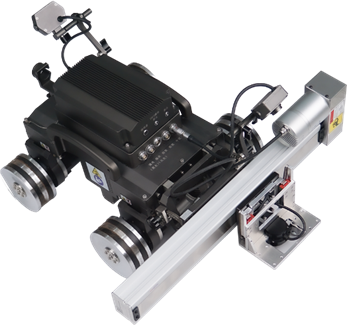

TG-M704 Magnetisches Raupen-C-Scan-Korrosionsdickenmesssystem mit 0,04 mm Genauigkeit und 2–120 mm Bereich für Stahl, kein Koppelmittel erforderlich

Das magnetische Crawler-C-Scan-Korrosionsdickenmesssystem TG-M704 ermöglicht die schnelle Erkennung von Wanddickenkorrosion in großer Höhe per Fernbedienung. Dieses innovative System macht den Bau von Gerüsten, das Polieren der Oberfläche von Korrosionsschutzschichten und das Auftragen von Koppelmitteln überflüssig.

• Verwendet hochfeste Permanentmagneträder aus seltenen Erden für eine sichere Befestigung – fällt auch bei Stromausfall nicht herunter
• Führt horizontale, vertikale und invertierte Multi-Attitude-Bewegungen an ferromagnetischen Komponenten aus
• Ausgestattet mit einer elektromagnetischen Ultraschall-Dickenmesssonde zur schnellen Korrosionsprüfung und -lokalisierung
• Durch intensives und genaues Scannen vermuteter Korrosionsbereiche wird die Wandkorrosion quantifiziert
• Standardmäßige A-, B- und C-Scan-Anzeigen für eine umfassende Dickenanalyse
• Integrierte Videokamera zur Echtzeitüberwachung der Inspektionsoberfläche
• Fernbedienungsbetrieb mit voreingestellten Scanspuren für automatisiertes Scannen

• Integrierte Dualkameras für die Vorder- und Rückansichtfür Echtzeitüberwachung und Flugbahnkontrolle
• Starke magnetische Saugkraft mit hoher Tragfähigkeit(bis zu 16kg vertikale Aufwärtsbewegungslast)
• Mehrere Bewegungshaltungen: vertikaler, horizontaler, geneigter und umgekehrter Betrieb
• Hohe Bewegungspräzision durch viermotorigen Allradantrieb und millimetergenau programmierte Schritterkennung
• Kompaktes Design mit kleinem Wenderadius für einfache Manövrierfähigkeit
• Bewegungsorientierte Führung mit Makro-Videoüberwachung
• Distanzpositionierung (Fehler ≤30mm) mit optionaler Fehlermarkierung
• Der professionelle Scan-Klemmmechanismus sorgt für Fahrstabilität und Sondenkopplung
• Hohe elektrische Sicherheit durch Spezialkabel, explosionsgeschützte Stecker und Auslaufschutz
• Versiegelte Schutzbox für EAMT- und Schaltungsmodule

• Host: CPU ≥ i5/4GHz Quad-Core, 10,6-Zoll-HD-Display mit hoher Helligkeit, 500G-Hochgeschwindigkeitsfestplatte, IPX3-Schutz
• Steuerkabel: 30 m (anpassbar ≤ 50 m)
• Bewegungspfade: lineare, zickzackförmige und bogenförmige Scanmuster
• Längsbewegung: Schrittgeschwindigkeit 5~200 mm/s, Barrierenüberquerungsfähigkeit ≤4 mm
• C-Scan-Halterung: 300 mm Gesamtweg (anpassbar), Geschwindigkeit 0–80 mm/s
• Mindestoberflächenkrümmungsradius: ≥0,75m (keine Resthöhe), ≥1,5m (mit Schweißnähten)
• Raupenkörper: 350 × 330 × 230 mm, 17 kg Gewicht, passt durch Löcher mit einem Durchmesser von 450 mm
• Controller: 220×145×60mm, 3,5" Touch-Display, 0,4kg Gewicht
• Video: Dual-Kameras, 3 Millionen Pixel/2304×1296 Auflösung
• Leistung: AC100~240V, 50/60Hz, ≤200VA Verbrauch
• Betriebsbedingungen: -10℃~+50℃, Luftfeuchtigkeit ≤85 % RH

• Kein Polieren der Oberfläche erforderlich – dringt ohne Koppelmittel in Korrosionsschutzbeschichtungen und Rost ein
• Dickenmessung durch Oberflächenbeschichtungen bis zu 4 mm Dicke
• Nichtsenkrechtigkeit der Messung bis zu ±25° für flexible Sondenplatzierung
• Mehrere Anzeigeformate: digitale Werte, A-Bild, zeitbasiertes B-Bild und entfernungsbasiertes B-Bild
• Intelligenter Expertenalgorithmus mit drei Dickenmessmodi
• Integrierte Materialscherwellengeschwindigkeitsdatenbank mit anpassbaren Werten

• Genauigkeit der Dickenmessung: 0,04 mm
• Messbereich: 2~120 mm (Stahl)
• Arbeitsspiel/Abheben: ≤4mm
• Nicht-Rechtwinkligkeit: ±25°
• Schallgeschwindigkeitsbereich: 1000–9999 m/s, Einstellschritt 1 m/s
• Torfunktion: automatisches Tor, manuelles Einzeltor, manuelles Doppeltor
• Elektromagnetische Ultraschallsonde: magnetische Saugkraft ≤15 N, Φ30×44 mm, Gewicht ≤80 g
• Arbeitstemperatur: -10~+50℃

• Gleichzeitige Anzeigeder Dicke, A-, B- und C-Scanergebnisse
• Direkte Testaufzeichnungsgenerierung mitDickenwertlistenzur Datenanalyse
• Kompatibel mit (32/64-Bit) Betriebssystemen
