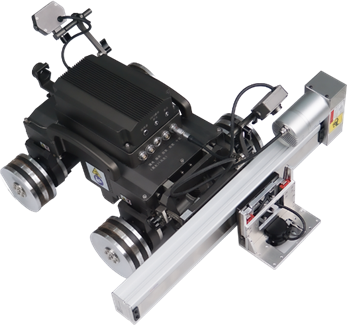

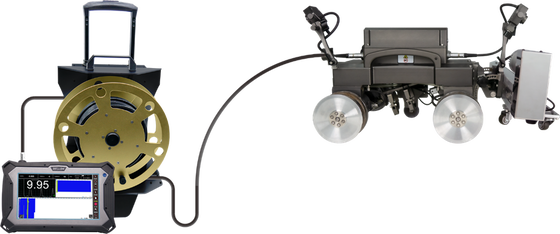

TG-M704 Magnetic Crawler C-Scan Korrosionsdicke Messsystem mit Fernbedienung und hochfester Permanentmagnetrad ohne Gerüst

Dieses fortschrittliche System ermöglicht die schnelle Erkennung von Wanddickenkorrosion in großer Höhe per Fernsteuerung, wodurch die Notwendigkeit von Gerüsten, Oberflächenpolieren von Korrosionsschutzschichten oder jeglichem Koppelmittel entfällt.

• Verwendet hochfeste Permanentmagneträder aus seltenen Erden für eine sichere Befestigung – fällt auch bei Stromausfall nicht herunter
• Führt horizontale, vertikale und invertierte Multi-Attitude-Bewegungen auf ferromagnetischen Oberflächen aus
• Ausgestattet mit einer elektromagnetischen Ultraschall-Dickenmesssonde zur schnellen Korrosionsprüfung und -lokalisierung
• Durch intensives und genaues Scannen vermuteter Korrosionsbereiche wird die Wandkorrosion quantifiziert
• Standardmäßige A-, B- und C-Scan-Anzeigen für eine umfassende Dickenanalyse
• Integrierte Videokamera zur Echtzeitüberwachung der Oberflächeninspektion
• Fernbedienungsbetrieb mit voreingestellten Scanspuren für automatisiertes Scannen

• Integrierte Dualkameras für die Vorder- und Rückansichtzur Echtzeitüberwachung
• Starke magnetische Saugkraft mit vertikaler Tragfähigkeit nach oben bis zu 16 kg
• Mehrere Bewegungshaltungen: vertikal, horizontal, geneigt und invertiert
• Hohe Bewegungspräzision mit millimetergenauer programmierter Schritterkennung
• Kompaktes Design mit kleinem Wenderadius für Manövrierfähigkeit
• Distanzpositionierung (Fehler ≤30mm) mit optionaler Fehlermarkierung
• Der professionelle Scan-Klemmmechanismus gewährleistet einen stabilen Hub und eine stabile Sondenkopplung
• Die versiegelte Schutzbox verhindert das Eindringen von Wasser, Eisenspänen und Fremdkörpern

• Host: CPU ≥ i5/4 GHz Quad-Core, 10,6-Zoll-HD-Display mit hoher Helligkeit
• Steuerkabel: 30 m (anpassbar ≤ 50 m)
• Längsbewegung: Schrittgeschwindigkeit 5~200 mm/s, Barrierenüberquerung ≤4 mm
• C-Scan-Halterung: Gesamtweg 300 mm (anpassbar), Geschwindigkeit 0–80 mm/s
• Mindestoberflächenkrümmungsradius: ≥0,75m (keine Resthöhe), ≥1,5m (mit Schweißnähten)
• Raupenkörper: L350×B330×H230mm, Gewicht ~17kg, passt durch Löcher mit einem Durchmesser von 450mm
• Videoüberwachung: 3 Millionen Pixel Dual-Kameras
• Betriebstemperatur: -10℃ bis +50℃, Luftfeuchtigkeit ≤85 % RH

• Kein Polieren der Oberfläche erforderlich – dringt in Korrosionsschutzbeschichtungen und Rost ein
• Für den Betrieb ist kein Koppelmittel erforderlich
• Dringt in Oberflächenbeschichtungen mit einer Dicke von bis zu 4 mm ein
• Nichtsenkrechtigkeit der Messung bis zu ±25°
• Mehrere Anzeigeformate: digitale Werte, A-Scan, zeitbasierter B-Scan, distanzbasierter B-Scan
• Intelligenter Algorithmus mit automatischen, Einzeltor- und Doppeltor-Messmodi

• Genauigkeit der Dickenmessung: 0,04 mm
• Messbereich: 2~120 mm (Stahl)
• Arbeitsspiel/Abheben: ≤4mm
• Schallgeschwindigkeitsbereich: 1000–9999 m/s
• EMAT-Sonde: kreisförmig Φ30×44mm, Gewicht ≤80g
• Arbeitstemperatur: -10~+50℃

• Gleichzeitige Anzeigeder Dicke, A-, B-, C-Scanergebnisse
• Direkte Testaufzeichnungsgenerierung mitDickenwertlistenzur Datenanalyse
• Kompatibel mit Betriebssystemen
