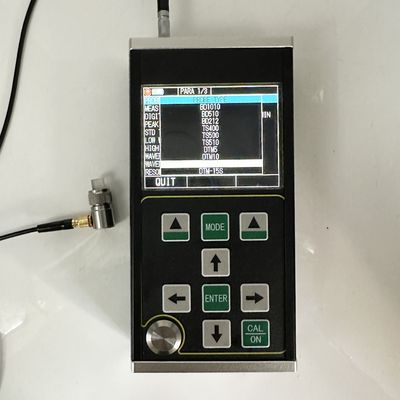

TG-5700 Hochpräzisions-Ultraschalldickenmessgerät mit A/B-Scan-Modus und Auflösung von 0,001 mm

TG-5700 ist ein neuer Typ des handgeführten hochpräzisen digitalen Ultraschalldickenmessgeräts mit A/B-Scannen.Es ist geeignet für die Messung der Materialdicke, die Ultraschallwelle in ihm mit konstanter Geschwindigkeit zu verbreiten und die Reflexion von seiner Rückseite erhalten kannDie Messlösung beträgt 0,001 mm und der Messbereich beträgt 0,15 mm (Stahl).

Dieses Produkt kann Platten und verarbeitete Teile präzise messen und andererseits den Verdünnungsgrad von Rohren und Druckbehältern in Produktionsanlagen nach Korrosion während des Gebrauchs überwachen.Es kann in Erdöl verwendet werden., chemische Industrie, Metallurgie, Schiffbau, Luft- und Raumfahrt, Energie und andere Bereiche.

Dieses Produkt entspricht den folgenden Normen: Kalibrierspezifikation für Ultraschalldickheitsmessgerät (JJF 1126-2004).

• Dieses Produkt verfügt über einen A-Scan-Modus, einen B-Scan-Modus und einen numerischen Anzeigemodus
• Der Messbereich ist breit und die einzigartige "Multiple Echo"-Technologie wird angewandt, um die Messung von ultradünnen Teilen mit einer Mindestmessdicke von 0,15 mm (Stahl) zu realisieren
• Dieses Produkt kann die Dicke mit hoher Präzision messen, und die maximale Messlösung kann 0,001 mm erreichen; Die Wiederholungslösung kann ± 0,002 mm erreichen
• Es hat die Funktionen der durchdringenden Beschichtung und Echo-zu-Echo-Messung, die verwendet wird, um Materialien mit Farbschicht und Beschichtung auf der Oberfläche zu messen
• Mehrere Messmodi: mb-e, E-E und me-e erfüllen die Messung herkömmlicher dicker Werkstücke; Der Dünnmodus ermöglicht die Messung dünner Teile
• Zu den numerischen Modi gehören: konventioneller Dickewertmodus, Differenz/Reduktionsrate-Modus und Maximalwertmodus
• Zwei Verstärkungsmodi: automatischer / manueller Verstärker
• Handschalt- und automatisches Herunterfahren kann eingestellt werden, mit Energieeinsparungsfunktion
• Es unterstützt eine Vielzahl von Sonden, einschließlich doppelter Kristallsonde und Einzelkristallsonde, und unterstützt bis zu 20MHz Hochfrequenzsonde
• Es unterstützt Massenspeicher und kann 100000 Dickenwerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern
• Großes 3,5-Zoll-Farb-TFT-LCD-Display mit hoher Auflösung von 320x240 (QVGA)
• Es verfügt über eine Vielzahl von Kalibriermethoden, unterstützt die Kalibrierung in einem Punkt, die Kalibrierung in mehreren Punkten und die manuelle Kalibrierung,und kann gleichzeitig die Schallgeschwindigkeit und die Nullposition kalibrierenEs unterstützt die Korrektur des V-Pfades der doppelten Kristallsonde
• Es unterstützt die Umwandlung von metrischen und britischen System; Es kann zwischen Millimeter und Zoll Einheiten wechseln
• Es unterstützt englische Anzeige

Es eignet sich zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramik, Glas, Harz, Glasfasern und anderen guten Ultraschallleitern.

Das Prinzip der Ultraschalldickenmessung ist ähnlich wie bei der Lichtwellenmessung. Der vom Sonden ausgestrahlte Ultraschallpuls erreicht das gemessene Objekt und verbreitet sich im Objekt.Wenn es die Materialoberfläche erreichtDie Dicke des gemessenen Materials wird durch genaue Messung der Ultraschallverbreitungszeit im Material bestimmt.

Anmerkung: Das Unternehmen behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.

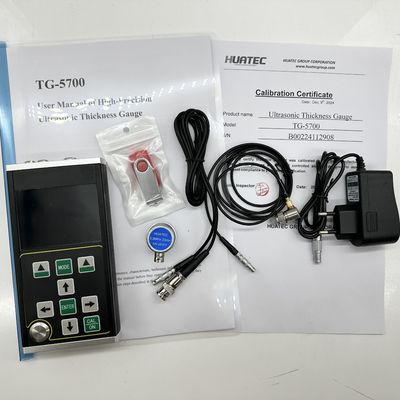

• Haupteinheit TG-5700 - 1 Prozent
• 2.5M Φ20 Ein-Element-Wandler, Prüfbereich 4-1800mm - 1pc
• Flasche mit Koppelpflanze - 1pc
• Handtasche - 1 Stück
• Gebrauchsanleitung - 1 Stück
• Kalibrierzertifikat - 1 Stück

• Verschiedene Sonden mit unterschiedlicher Frequenz, einzelne Sonden mit einer Dicke von 8 mm/10 mm/12 mm und Ultraschallsonden mit einer Dicke von TR
• Verschiedene Schritt-Keilblöcke
• PC-Daten-Software

Verpackung: Standardpaket für die Ausfuhr, Kanton
