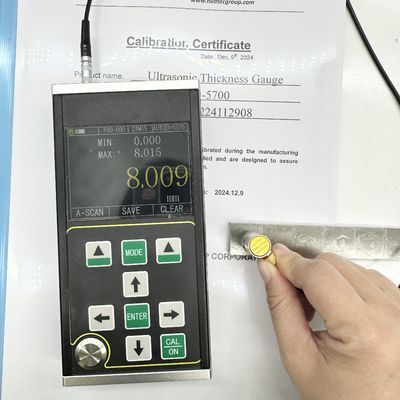

TG-5700 Hochpräzisions-Ultraschalldickenmessgerät mit 0,001 mm Genauigkeit und A/B-Scannen

Der TG-5700 ist ein hochpräzises digitales Handdickheitsmessgerät der neuen Generation mit A/B-Scanning-Funktionen.Verwendung des Impulsreflexionsprinzips der UltraschalldickenmessungDieses Gerät ist für Materialien konzipiert, bei denen sich Ultraschallwellen mit konstanter Geschwindigkeit ausbreiten und sich von Rückflächen reflektieren.15 mm (aus Stahl), bietet eine außergewöhnliche Präzision für industrielle Anwendungen.

Dieses Gerät misst mit hoher Genauigkeit Platten und verarbeitete Bauteile und überwacht gleichzeitig die durch Korrosion verursachte Ausdünnung von Rohren und Druckbehältern in Produktionsanlagen.Chemie, Metallurgie, Schiffbau, Luft- und Raumfahrt und Energieindustrie.

Einheitlich mit der Kalibrierspezifikation für Ultraschalldickheitsmessgeräte (JJF 1126-2004).

• A-Scan, B-Scan und numerische Anzeigemodi
• Breiter Messbereich mit einzigartiger "multiple echo"-Technologie für ultradünne Teile (Mindest 0,15 mm Stahl)
• Hochgenaue Messung mit einer Auflösung von bis zu 0,001 mm und einer Wiederholungslösung von ±0,002 mm
• Durchdringungsbeschichtung und Echo-zu-Echo-Messung für Materialien mit Farblagen und Oberflächenbeschichtungen
• Mehrere Messmodi: MB-E, E-E, ME-E für herkömmliche Werkstücke; THIN-Modus für dünne Teile
• Numerischer Modus: konventionelle Dicke, Differenz/Reduktionsrate und Höchstwert
• Doppelverstärkungsmodus: automatische und manuelle Verstärkungssteuerung
• Manuelle und automatische Abschaltung mit Energieeinsparungsfunktion
• Unterstützt verschiedene Sonden einschließlich Doppelkristall und Einzelkristall, bis zu 20MHz Hochfrequenz
• Massenspeicherkapazität: 100.000 Dickewerte, 500 A-Scan-Wellenformen, 500 B-Scan-Wellenformen
• 3.5-Zoll-Farb-TFT-LCD-Display mit 320x240 QVGA-Auflösung
• Mehrfachkalibrierungsmethoden: Ein- oder Mehrpunktkalibrierung und manuelle Kalibrierung
• Umrechnung der metrischen/imperialen Einheit (mm/Zoll)
• Englischsprachige Schnittstelle

Geeignet zur Messung der Dicke von Metallen (Stahl, Gusseisen, Aluminium, Kupfer), Kunststoffen, Keramik, Glas, Harz, Glasfaser und anderen Ultraschallleitern.

Die Ultraschalldickemessung funktioniert ähnlich wie die Lichtwellenmessung. Der Ultraschallpuls, der von der Sonde emittiert wird, erreicht das gemessene Objekt, verbreitet sich durch das Material,reflektiert sich von der Materialoberfläche zurück zur SondeDie Materialdicke wird durch präzise Messung der Ultraschallverbreitungszeit durch das Material bestimmt.

Anmerkung: Das Unternehmen behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.

• Haupteinheit TG-5700 - 1 Prozent
• 2.5M Φ20 Ein-Element-Wandler (Prüfbereich 4-1800 mm) - 1 Stück
• Flasche mit Koppelpflanze - 1pc
• Handtasche - 1 Stück
• Gebrauchsanleitung - 1 Stück
• Kalibrierzertifikat - 1 Stück

Verschiedene Sonden mit unterschiedlichen Frequenzen, einzelne Sonde 8mm/10mm/12mm, TR Ultraschalldicke Sonden, Schritt Keilblöcke und PC-Datensoftware.

Standard-Exportpaket, Kanton, individuelle Verpackungsmöglichkeiten auf Anfrage.
