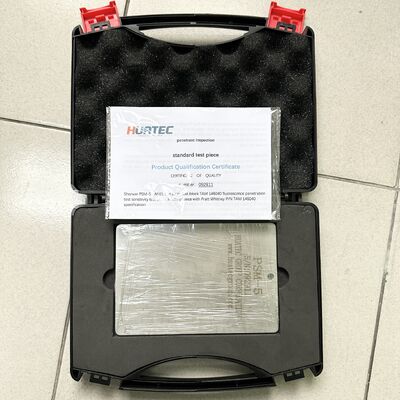

PSM-5 Eindringmittelblock-Prüfsystem-Überwachungsfeld

PSM-5 Eindringmittel-Block Eindringmittel-System-Monitor-Panel

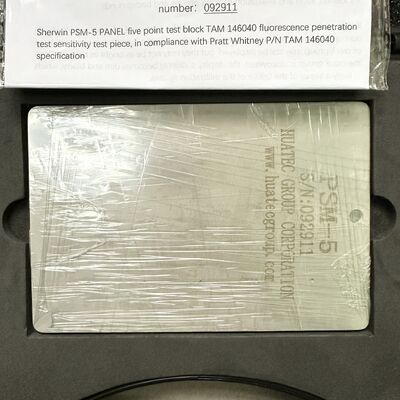

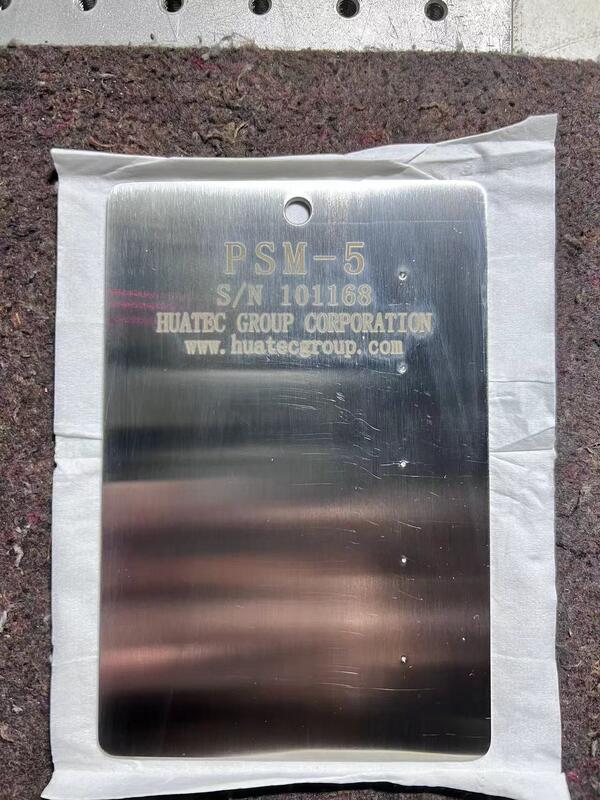

Eindringmittel-System-Monitor-Panel, Ein Edelstahlpanel, 0,090" dick und 4 x 6 Zoll groß. Ein verchromter Streifen verläuft über die gesamte Länge einer Seite des Panels. Fünf Risszentren sind gleichmäßig in der Verchromung im Größenverhältnis angeordnet; das größte ist mit Eindringmitteln geringer Empfindlichkeit gut sichtbar, während das kleinste selbst mit Materialien hoher Empfindlichkeit schwer zu erkennen ist. Angrenzend an den verchromten Bereich befindet sich eine sandgestrahlte Fläche von "mittlerer Rauheit", um die Eindringmittel-Wascheigenschaften zu beurteilen.

 Das PSM-5 Panel ist in zwei Versionen erhältlich. Beide Versionen werden nach Spezifikationen gefertigt: o Sandgestrahlter Typ - hat einen Chromstreifen, der leicht sandgestrahlt wurde, um die Oberfläche zu mattieren. o Glatter Typ - der verchromte Streifen der zweiten Version ist nicht sandgestrahlt.

 Die Verarbeitung des PSM-5 Panels entspricht den Anforderungen von MIL-STD-6866 und ASTM E-1417 für die tägliche Systemprüfung.

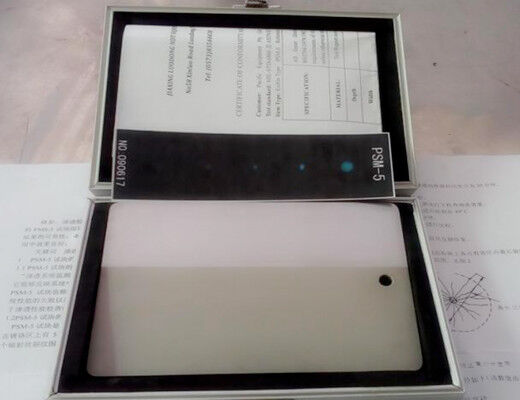

KONFORMITÄTS- UND KALIBRIERUNGSZERTIFIKAT

Prüfnorm: MIL-STD-6866,ASME E1417P & WA TAM146040

Artikeltyp:  Eishin Typ PSM-5 Referenz  Prüfung  Block      Serien-Nr.: 307142
