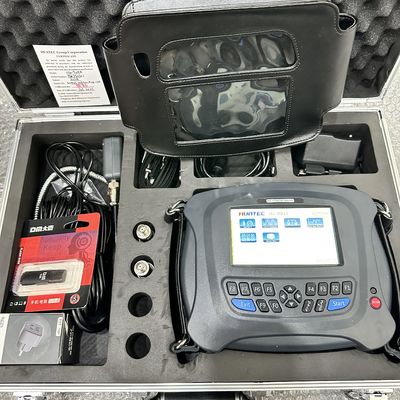

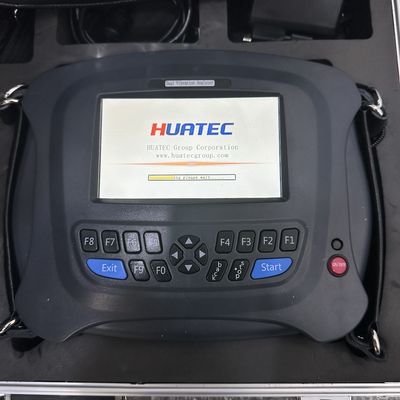

HG-904B2 2-Kanal Explosionsgeschützter Vibrationsdatensammler, dynamische Auswuchtmaschine für den Einbau vor Ort, ein-/zweiseitig, Zustandsüberwachungsanalysator
HUATEC HG-904B2 2-Kanal, ein multifunktionales Instrument mit einem vielseitigen Eingangsanschluss, der an verschiedene Sensortypen angeschlossen werden kann. Es nutzt fortschrittliche Mikroelektronik, Signalanalysen und Fehlerdiagnosetechnologien und integriert die Funktionen der Anlagenzustandsüberwachung und Fehlerdiagnose in einem einzigen Gerät.
Das Analyseinstrument umfasst die Funktion der Vierkanal-Vibrationsdatenerfassung, die die Vibrationsmessung vor Ort durchführen und automatisch Zehntausende von Vibrationsmerkmalen und Spektren von Messpunkten speichern kann. Es kann auch ein- bis vierkanalige Wellenformen und Spektren synchron vor Ort anzeigen. Darüber hinaus kann es als Unwuchtdetektor dienen und ein- und zweiseitige dynamische Wuchtkontrollen vor Ort durchführen.BT4 &IP54
| Hauptfunktion |
Modell |
| Modell |
HG-904B4 |
HG-904B2 |
| Kanalanzahl |
Vierkanal |
Zweikanal |
| Hauptfunktionen |
|
1, Dreikanalige synchrone Inspektion, mit gleichzeitig erfassten Beschleunigungs-, Geschwindigkeits-, Verdrängungs- und Achsumlaufwerten für jeden Kanal sowie Frequenzspektrographen von Alarmparametern.
|
JA |
1 Kanal |
| 2, Ein- oder Mehrkanal-synchrone Erfassung beliebiger Parameter, beliebiger Frequenzbereiche und beliebiger Diagramme. |
1 oder 2 oder 3 oder 4 Kanal |
1 oder 2 Kanal |
| 3, Achsenspur, Start-Stopp-Analyse, Stoßprüfung. |
JA |
NEIN |
| 4, Echtzeitüberwachung von Hardwarewerten und Echtzeitanalyse von Trenddiagrammen für beliebige Parameter und beliebige Frequenzbereiche; Echtzeitanalyse von Frequenzspektren und Wellenformen. |
1 oder 2 oder 3 oder 4 Kanal |
1 oder 2 Kanal |
| 5, Überwachungstechnologie für Rollenlager-Stoßimpulse (Beurteilung der Lagerung und des Stoßes) |
Optional (Bestellhinweise) |
Optional (Bestellhinweise) |
| 6, 1 oder 2-Ebenen-Auswuchtung |
JA |
JA |
| 7, Anlagenverwaltungssoftware-Analysesystem |
JA |
JA |
| 8, Kann an ICP-, Ladungssensor, Wirbelstrom-Verdrängungssensor, magnetoelektrischen Geschwindigkeitssensor angeschlossen werden |
JA |
JA |
| 9, Relative Phasenanalyse |
Optional (Bestellhinweise) |
Optional (Bestellhinweise) |
Hauptfunktion:
Multifunktionale Eingangsports für verschiedene Sensoren: (piezoelektrisch, elektromagnetisch, Wirbelstrom, ICP)
-- 5-Zoll-Farbbildschirm mit chinesischer Benutzeroberfläche für klare und schöne Visualisierung
-- Riesiger Speicherplatz mit einer 16-GB-Festplatte, die automatisch Zehntausende von Vibrationsmerkmalen und Spektren von Messpunkten speichern kann
-- Vierkanal-synchrone Erfassung mit 24-Bit-AD-Sampling
-- 1600, 3200, 6400 oder 12800 Zeilen FFT-Spektrum
-- USB 2.0-Kommunikationsschnittstelle mit einem brandneuen chinesischen Windows-Stil-Menüdisplay für einfachere Bedienung
-- Analysefrequenz bis zu 35 KHz mit 8 optionalen Stufen
-- Vollständige Hochgeschwindigkeits-Dynamikanalyse, einschließlich Amplitudenspektrum, Leistungsspektrum, logarithmischem Spektrum usw.
-- Anzeige verschiedener Zeitbereichs-Merkmalwerte, einschließlich Spitzenwert, Spitzen-Spitzenwert, Effektivwert, Spitzenfaktor, Schiefe, Kurtosis usw.
-- Mehrere Analyse- und Diagnosefunktionen: Lager-/Zahnradanalyse (Hüllkurvendemodulationsanalyse) Fehlerdiagnose, (Klopftest) Eigenfrequenzdiagnose usw.
-- Datenspeicherung/-wiedergabe für Rotorwuchtanalyse
-- Testgewicht kann selektiv entfernt oder beibehalten und seine Qualität geschätzt werden
-- Hochpräzise Wuchtanwendung mit schneller Wuchtanalyse zur Messung und Anzeige von Vibrationswerten, Amplituden, Phasen
-- Erkennung und Diagnose von Lager-/Zahnradfehlern mittels Hardware-Hüllkurvendemodulation
-- Geschwindigkeitsmessung, Geräuschmessung, Phasenmessung, Phasendiagnose
-- Manuelle Einstellung des Trigger-Schwellenwerts (groß, mittel, klein)
-- Kann mit der EMD-Software des Anlagenmanagementsystems (einschließlich Lagerdatenbank) ausgestattet werden
Hardware-Spezifikation:
| Statistiken |
Spezifikation |
| Modell |
HG-904B4 Vierkanal / HG-904B2 Zweikanal |
| Kanalanzahl |
Vier Vibrationskanäle, ein Tachometerkanal |
| Hauptfunktionen |
Ein- oder Mehrkanal-synchrone Erfassung verschiedener Parameter, einschließlich Beschleunigung, Geschwindigkeit, Verdrängung und axialer Hüllkurve |
| Genauigkeit |
±5% |
| A/D-Wandlung |
24-Bit-AD-Sampling |
| LCD-Anzeige |
Unterstützt Touchscreen-Eingabe, 5-Zoll-Farbbildschirm |
| Tachometerbereich |
120—12000 U/min |
| Temperaturbereich des Instruments |
-20—55°C |
| Temperaturbereich des Sensors |
-20°—120°C |
| Wiederaufladbare Batterie |
Wiederaufladbare Lithiumbatterie 7,2 V, 6800 mA; Ladezeit 7 Stunden, kontinuierliche Arbeitszeit 8 Stunden |
| Ladegerät |
8,V, 2A |
| Diagnosebibliothek |
Lagerdatenbank |
| Messfunktion und -bereich |
Misst gleichzeitig vier Parameterwerte und Alarmparameterspektren mit einer Empfindlichkeit von 100 mv/g
Beschleunigung von 0,1——199,99 m/s²
Geschwindigkeit von 0,1——199,99 mm/s
Verdrängung von 1 um——1999 um
Axialer Hüllkurvenwert von 0,1——30 m/s²
|
| Software-Analysefunktion |
Vibrationsspektrum- und Zeitbereichs-Wellenformanalyse, Hüllkurvenanalyse, präzise Fehlerdiagnosefunktion für Rollenlager (vier Teile) Separate Fehlerdiagnosefunktion: Die Instrumentenhardware verfügt über eine separate Fehlerdiagnosefunktion zum Erfassen anderer Parameterspektren, Cepstrum, logarithmischer Spektren und Leistungsspektren (Echtzeit-Erfassung und Echtzeit-Anzeige) |
| Speicherkapazität |
16G |
| Externe Schnittstelle |
Laden und Kommunikation USB2.0 |
| Berichtausgabefunktion |
Erkennt die Ausgabe von Datenberichten |
| Frequenzbereich der Vibrationsmessung: |
2—35 KHz |
| Anschließbare Sensortypen: |
Piezoelektrischer Beschleunigungssensor, ICP-Sensor, Magnetoelektrischer Geschwindigkeitssensor, Wirbelstromsensor |
Software-Übersicht:
Mit der rasanten Entwicklung des Internets der Dinge und von Big-Data-Plattformen haben wir die funktionalen Vorteile unseres bestehenden Softwaresystems integriert und die Windows.Net 3.5-5.0-Plattform, die Microsoft Visual Studio 2019-Suite und die MySQL-Datenbank übernommen. Die Kommunikation zwischen dem Softwaresystem und dem Sammler verwendet eine einheitliche UDP-Architektur, und das Softwaresystem ist sowohl für Netzwerk- als auch für Standalone-Versionen konzipiert. Nach fast einem Jahr intensiver Arbeit haben wir die neueste Version des Enterprise Equipment Intelligent Monitoring and Diagnosis System (im Folgenden als EMD-System bezeichnet) auf den Markt gebracht. Durch die Nutzung der flexiblen Client-Softwarebedienung und der umfassenden Analysewerkzeuge können Benutzer Daten bequemer überwachen und die Ursachen von Anomalien effektiver analysieren. Die Systemsoftware ist mit Mehrkanal-Netzwerkdatensammlern, drahtlosen Überwachungssammlern und Offline-Handheld-Analysatoren kompatibel. Während der Analyse von Online-Datentrends kann der Handheld-Analysator die Datenerfassung ergänzen, um die Analyse von Anlagen vor Ort umfassender zu gestalten, wodurch Einheitentrends und Anomalien umfassend analysiert, die Ursachen von Anomalien genau identifiziert und die Sicherheit von Anlagen vor Ort maximiert werden.
