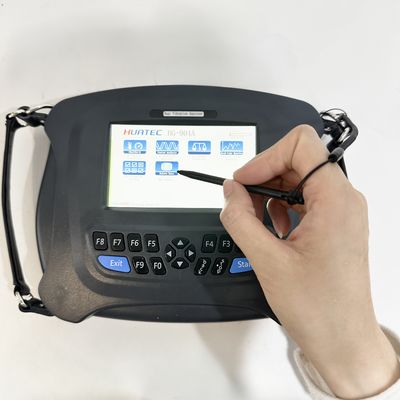

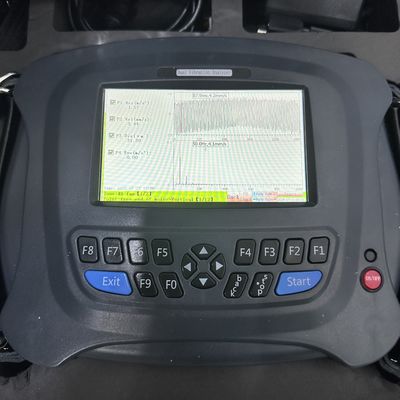

HG-904B2 Explosionsgeschützter Hochpräzisions-Vibrationsspektrumanalysator mit Hüllkurvendemodulation zur Diagnose, 120-12000 U/min Tachometer zur Erkennung mechanischer Fehler
HUATEC HG-904B2 2-Kanal-Multifunktionsinstrument mit einem vielseitigen Eingangsanschluss, der an verschiedene Sensortypen angeschlossen werden kann. Es nutzt fortschrittliche Mikroelektronik, Signalanalysen und Fehlerdiagnosetechnologien und integriert Funktionen zur Zustandsüberwachung und Fehlerdiagnose von Geräten in einer einzigen Einheit.
Das Analysegerät umfasst die Funktion der Vierkanal-Vibrationsdatenerfassung, die die Vibrationsmessung vor Ort durchführen und automatisch Zehntausende von Vibrationsmerkmalwerten und Spektren von Messpunkten speichern kann. Es kann auch ein bis vier Kanäle von Wellenformen und Spektren synchron vor Ort anzeigen. Darüber hinaus kann es als Unwuchtdetektor dienen und einseitige und zweiseitige dynamische Wuchtprüfungen vor Ort durchführen.BT4 &IP54
| Hauptfunktion |
Modell |
| Modell |
HG-904B4 |
HG-904B2 |
| Kanalanzahl |
Vierkanal |
Zweikanal |
| Hauptfunktionen |
|
1, Dreikanal-Synchrone Inspektion, mit gleichzeitiger Erfassung von Beschleunigung, Geschwindigkeit, Verschiebung und Achsumlaufwerten von jedem Kanal sowie Frequenzspektrographen von Alarmparametern.
|
JA |
1 Kanal |
| 2, Ein- oder Mehrkanal-Synchrone Erfassung beliebiger Parameter, beliebiger Frequenzbereiche und beliebiger Grafiken. |
1 oder 2 oder 3 oder 4 Kanal |
1 oder 2 Kanal |
| 3, Achsenverfolgung, Start-Stopp-Analyse, Stoßprüfung. |
JA |
NEIN |
| 4, Echtzeitüberwachung von Hardwarewerten und Echtzeitanalyse von Trenddiagrammen für beliebige Parameter und beliebige Frequenzbereiche; Echtzeitanalyse von Frequenzspektren und Wellenformen. |
1 oder 2 oder 3 oder 4 Kanal |
1 oder 2 Kanal |
| 5, Rollenlager-Stoßpulstechnologie (zur Beurteilung der Lagerung und von Stößen) |
Optional (Bestellhinweise) |
Optional (Bestellhinweise) |
| 6, 1 oder 2-Ebenen-Wuchtung |
JA |
JA |
| 7, Software-Analysesystem für das Gerätemanagement |
JA |
JA |
| 8, Kann an ICP-, Ladungssensoren, Wirbelstrom-Sensoren, magnetoelektrische Geschwindigkeitssensoren angeschlossen werden |
JA |
JA |
| 9, Relative Phasenanalyse |
Optional (Bestellhinweise) |
Optional (Bestellhinweise) |
Hauptfunktion:
Multifunktionale Eingangsports für verschiedene Sensoren: (piezoelektrisch, elektromagnetisch, Wirbelstrom, ICP)
-- 5-Zoll-Farbbildschirm mit chinesischer Benutzeroberfläche für klare und schöne Visualisierung
-- Riesiger Speicherplatz mit einer 16-GB-Festplatte, die automatisch Zehntausende von Vibrationsmerkmalwerten und Spektren von Messpunkten speichern kann
-- Vierkanal-Synchrone Erfassung mit 24-Bit-AD-Sampling
-- 1600, 3200, 6400 oder 12800 Linien FFT-Spektrum
-- USB 2.0-Kommunikationsschnittstelle mit einem brandneuen chinesischen Windows-Stil-Menüdisplay für einfachere Bedienung
-- Analysefrequenz bis zu 35 KHZ mit 8 optionalen Stufen
-- Vollständige Hochgeschwindigkeits-Dynamikanalyse, einschließlich Amplitudenspektrum, Leistungsspektrum, logarithmischem Spektrum usw.
-- Anzeige verschiedener Zeitbereichs-Merkmalwerte, einschließlich Spitzenwert, Spitzen-Spitzenwert, Effektivwert, Spitzenfaktor, Schiefe, Kurtosis usw.
-- Mehrere Analyse- und Diagnosefunktionen: Lager-/Getriebelageranalyse (Hüllkurvendemodulationsanalyse) Fehlerdiagnose, (Klopftest) Eigenfrequenzdiagnose usw.
-- Datenspeicherung und Wiedergabe für Rotorwuchtung
-- Testgewicht kann selektiv entfernt oder beibehalten und seine Qualität kann geschätzt werden
-- Hochpräzise Wuchtungsoperation mit schneller Wuchtung zur Messung und Anzeige von Vibrationswerten, Amplituden, Phasen
-- Erkennung und Diagnose von Lager-/Getriebefehlern mittels Hardware-Hüllkurvendemodulation
-- Geschwindigkeitsmessung, Geräuschmessung, Phasenmessung, Phasendiagnose
-- Manuelle Einstellung des Trigger-Schwellenwerts (groß, mittel, klein)
-- Kann mit der EMD-Software des Gerätemanagementsystems (einschließlich Lagerdatenbank) ausgestattet werden
Hardware-Spezifikation:
| Statistiken |
Spezifikation |
| Modell |
HG-904B4 Vierkanal / HG-904B2 Zweikanal |
| Kanalanzahl |
Vier Vibrationskanäle, ein Tachometerkanal |
| Hauptfunktionen |
Ein- oder Mehrkanal-Synchrone Erfassung verschiedener Parameter, einschließlich Beschleunigung, Geschwindigkeit, Verschiebung und axialer Hüllkurve |
| Genauigkeit |
±5% |
| A/D-Wandlung |
24-Bit-AD-Sampling |
| LCD-Anzeige |
Unterstützt Touchscreen-Eingabe, 5-Zoll-Farbbildschirm |
| Tachometerbereich |
120—12000 U/min |
| Temperaturbereich des Instruments |
-20—55°C |
| Temperaturbereich des Sensors |
-20°—120°C |
| Wiederaufladbare Batterie |
Wiederaufladbarer Lithium-Akku 7,2 V, 6800 mA; Ladezeit 7 Stunden, kontinuierliche Arbeitszeit 8 Stunden |
| Ladegerät |
8,V, 2A |
| Diagnosebibliothek |
Lagerdatenbank |
| Messfunktion und -bereich |
Misst gleichzeitig vier Parameterwerte und Alarmparameterspektren mit einer Empfindlichkeit von 100 mv/g
Beschleunigung von 0,1——199,99 m/s²
Geschwindigkeit von 0,1——199,99 mm/s
Verschiebung von 1 um——1999 um
Axialer Hüllkurvenwert von 0,1——30 m/s²
|
| Software-Analysefunktion |
Vibrationsspektrum- und Zeitbereichs-Wellenformanalyse, Hüllkurvenanalyse, präzise Fehlerdiagnosefunktion für Rollenlager (vier Teile) Separate Fehlerdiagnosefunktion: Die Hardware des Instruments verfügt über eine separate Fehlerdiagnosefunktion zum Sammeln anderer Parameterspektren, Cepstrum, logarithmischem Spektrum und Leistungsspektrumanalyse (Echtzeit-Erfassung und Echtzeit-Anzeige) |
| Speicherkapazität |
16G |
| Externe Schnittstelle |
Lade- und Kommunikations-USB 2.0 |
| Berichtausgabefunktion |
Erkennt Datenausgabeberichte |
| Frequenzbereich der Vibrationsmessung: |
2—35KHz |
| Anschließbare Sensortypen: |
Piezoelektrischer Beschleunigungssensor, ICP-Sensor, Magnetoelektrischer Geschwindigkeitssensor, Wirbelstromsensor |
Software-Übersicht:
Mit der rasanten Entwicklung von Internet of Things und Big Data-Plattformen haben wir die funktionalen Vorteile unseres bestehenden Softwaresystems integriert und die Windows.Net 3.5-5.0-Plattform, die Microsoft Visual Studio 2019 Suite und die MySQL-Datenbank übernommen. Die Kommunikation zwischen dem Softwaresystem und dem Collector verwendet eine einheitliche UDP-Architektur, und das Softwaresystem ist sowohl als Netzwerk- als auch als Standalone-Version konzipiert. Nach fast einem Jahr intensiver Arbeit haben wir die neueste Version des Enterprise Equipment Intelligent Monitoring and Diagnosis System (im Folgenden als EMD-System bezeichnet) auf den Markt gebracht. Durch die Nutzung der flexiblen Client-Softwarebedienung und der umfassenden Analysewerkzeuge können Benutzer Daten bequemer überwachen und die Ursachen von Anomalien effektiver analysieren. Die Systemsoftware ist mit Mehrkanal-Netzwerkdatensammlern, drahtlosen Überwachungssammlern und Offline-Handheld-Analysatoren kompatibel. Während der Analyse von Online-Datentrends kann der Handheld-Analysator die Datenerfassung ergänzen, um die Analyse von Geräten vor Ort umfassender zu gestalten, wodurch die Trends und Anomalien von Einheiten umfassend analysiert, die Ursachen von Anomalien genau identifiziert und die Sicherheit von Geräten vor Ort maximiert werden.
