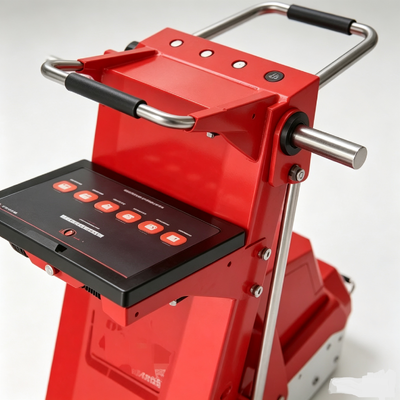

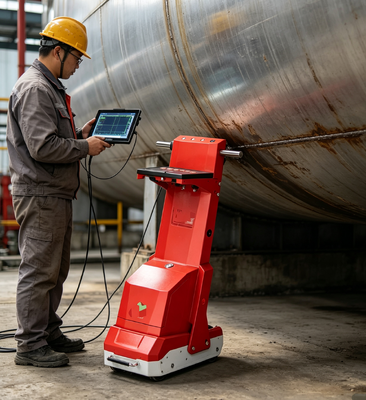

HMFL-M900 Tankbodenplatten-Magnetflussriss-Trolley-Detektor 300mm Scanbreite TMR ZfP-Korrosionsprüfgerät

2.1 Leistungsindikatoren des Systemhosts:

2.1.1 Host-Display 12,1-Zoll-Industrie-kapazitiver Touchscreen-All-in-One-Maschine, CPU Intel Core I7, 8 GB DDR3-Speicher, 128 GB Festplattenlaufwerk, ultradünne Magnesium-Aluminium-Hülle,Kühlsystem ohne Lüfter, keine Speicherung von beweglichen Teilen, kein Datenaustausch und keine Signalübertragung über die USB-Schnittstelle;

2.1.2 Es hat die Funktion, den Batterieniveau in Echtzeit anzuzeigen.

2.1.3 Daten können gespeichert und wiedergegeben werden;

2.1.4 Batteriearbeitszeit: Eine 12V 33Ah Batterie kann einen 10 Stunden dauernden Betrieb gewährleisten.

2.2. Leistungsindikatoren der Erregungsanzeige:

2.2.1 Betriebsprinzip: integrierte nicht zerstörende Prüfung bei Magnetflussleckagen, Erfassung und Verarbeitung von Signalen bei Magnetflussleckagen und intelligente Datenanalyse;

2.2.2 Magnetisierungsmethode: Neodym-Eisen-Bor-Permanentmagnet-Magnetisierung;

Das Gerät verfügt über 96 Signalinputkanäle.

★2.2.4 Scanbreite 300 mm;

★2.2.5 Prüfdicke:6 bis 20 mm,

2.2.6 kann 6 mm nichtferromagnetische Materialien durchdringen;

2.2.7 Die Aufregungsdetektionskanal-Einheit verwendet zur Erkennung von Magnetlecksignalen die Tunnel-Magnetwiderstandstechnologie (TMR).TMR-Magnetsensoren haben eine 5- bis 6-mal höhere Empfindlichkeit, ausgezeichnete thermische Stabilität und ein hohes Signal-Rausch-Verhältnis;

2.2.8 Der Abstand zwischen den magnetischen Sensor-Arrays beträgt 10 mm, und der Verschiebungs-Encoder sammelt alle 1,5 mm Bewegung Daten;

★2.2.9 Erkennungsempfindlichkeit: Verringerung der Wandstärke um 20% (Stärke: 6-16 mm)

Verringerung der Wandstärke um 40% (Stärke 16,5-20 mm);

★2.2.10 die Fähigkeit hat, einzelne Defekte mit einer Positionierungsgenauigkeit von≤5 mm;

★2.2.11 Fähigkeit zur Unterscheidung von Korrosionsfehlern auf der oberen und unteren Oberfläche hat,und kann die Verteilung der Position und Größe der Korrosion auf der oberen und unteren Oberfläche der Tankbodenplatte bestimmen.

2.3 Leistungsindikatoren der Antriebseinheit

2.3.1 Antriebsmodus: 200 Watt Gleichstrom ohne BürsteMotorfür die Fahrt oder kann frei auf manuelle Antriebe umgeschaltet werden;

2.3.2 Das Motorantriebssystem verfügt über eine Geschwindigkeitsregelungsfunktion, die die Geschwindigkeit nach den Bedürfnissen jedes Bedieners einstellen kann und so die Arbeitsintensität der Bediener verringert;

2.3.3 Erkennungsgeschwindigkeit: Die Geschwindigkeit kann von 0 bis 0,6 m/s eingestellt werden.

2.4 Leistungsindikatoren der Systemsoftware (Software zur Datenerfassung, Datenanalyse und Grafikverarbeitung):

2.4.1 Das Softwaresystem ist in reiner Chinesisch angezeigt und kann die gesamte Tankbodenplatte schnell und umfassend erkennen, beurteilen, ob Korrosion vorliegt, und den Grad der Korrosion bestimmen.Es kann eine Echtzeit-Datenerfassung erreichen, Anzeige, Analyse, Speicherung und Wiedergabe, sowie Datenbearbeitung. Es kann automatisch Tankschichtkarten, ganze Tankansichten, Einzelplattenansichten zeichnen, Ringplatten hinzufügen,und kann in Echtzeit anhand von Defektschwellenwerten und kontinuierlichen Detektionsmodi angezeigt und analysiert werden;

★2.4.2 Unabhängige Datenverarbeitungssoftware für PCs, die in der Lage ist, Fehler bei Erkennungsaufgaben zu beheben und Erkennungsdaten effizient zu verarbeiten,und an verschiedene Modelle von Büro-Desktops und Laptops angepasst;

2.4.3 Ausführen von Datenerfassungs- und Analysesoftware auf der PC-Plattform unter der Windows-Plattform.Die Systemberichterstattungssoftware kann automatisch die Erkennungsergebnisse der gesamten Tankbodenplatte grafisch anzeigen, den Korrosionsbereich zu lokalisieren und verschiedene Farben zu verwenden, um die Schwere der Korrosion zu unterscheiden;

2.4.4 ausgestattet mit robusten und langlebigen berührungsempfindlichen Industriedatenrechnern für den einfachen Betrieb in rauen Umgebungen von Speichertanks; in der Lage, Daten in Echtzeit zu erfassen, zu speichern, anzuzeigen,und Analyse, kann die Systemdatenerfassungssoftware nicht nur alle Leckage-Magnetfeldsignale erfassen, sondern auch die spezifische Lage der Defekte und den Schweregrad der Korrosion in Echtzeit anzeigen;

2.4.5 Automatisch einen Nachweisbericht für die gesamte Behälterbodenplatte erstellen, eine Patch-Funktion mit der Fähigkeit zur Zählung von Defekten zwischen dem gesamten Behälter und der einzelnen Platte entwerfen und hinzufügen,und vergleichen Sie den gesamten Tank und die einzelne Platte;

★2.4.6 Mehrsprachige Einstellungen für die Bediensoftware, optional (Vereinfacht, Traditionell, Englisch).

2.5 Funktionsindikatoren:

★2.5.1 Der Instrumentengriff verfügt über eine Klappfunktion, mit der der schwimmende Dachstützstab bei der Erkennung von schwimmenden Dachtanks nach dem Klappen vermieden werden kann, wodurch die Blindpunkte bei der Erkennung verringert werden;

★2.5.2 Neue LED-Front- und Hinterrichtungsschärfe,die die Richtung vorwärts und rückwärts erkennen und die Unterplatte deutlich sichtbar machen kann, wenn das Erkennungslicht im Behälter nicht ausreicht;

2.5.3 Das Messgerät verfügt über eine elektrische Funkenlöschtechnologie, die Unfälle durch elektrische Funken beim Austausch der Batterie verhindern kann.

2.5.4 Durch die Einführung einer einzigartigen hydraulischen Stange kann die Arbeitsintensität während der Inspektionen im Speichertank erheblich reduziert werden.

2.5.5 Einführung des Hardware-Schaltkreissteuerungssystems der neuesten Generation, Modularisierung und Isolierung jedes Schaltkreiselements, Verbesserung der Produktstabilität,und die Gefahr eines manuellen Fehlbetriebs während des Instrumentenbetriebs zu verringern.

2.6 Sonstige Leistungsindikatoren:

2.6.1 Gewicht des Gerätes: höchstens 65 kg;

2.6.2 Verpackungskarton: entspricht den internationalen Luftverkehrsnormen der IATA.
