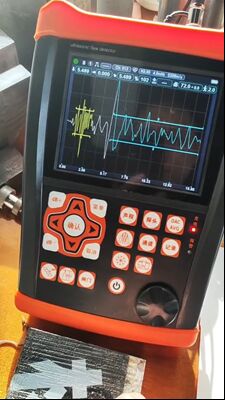

HFD-810 Ultraschall-Bindungsfehlerdetektor 0-1000mm Prüfbereich Schichtdicke Haftungsdetektor B-Scan Ultraschall-Fehlerprüfgerät
Merkmale:
Bluetooth-Drucker Schlüsselparameter für die wasserdichte Schicht: Dicke und Haftung.
Bluetooth-Drucker Unterstützt vollständige Prüfverfahren; einfach zu bedienen, ermöglicht die Inspektion der wasserdichten Schicht direkt nach dem Start.
Bluetooth-Drucker Unterstützte Inspektion mit B-Scan-Bildgebung.
Bluetooth-Drucker Wiederholrate: 16–15000 Hz einstellbar mit hoher Präzision; Hochgeschwindigkeitsscanning stellt sicher, dass keine Fehler übersehen werden.
Bluetooth-Drucker Hohes Signal-Rausch-Verhältnis, extrem stabile Wellenform und spezielles Anti-Interferenz-Design für zuverlässigen Betrieb unter rauen Bedingungen.
Bluetooth-Drucker 12-Bit-AD-Wandler, kompatibel mit 25-MHz-Prüfköpfen, liefert klare Details mit hoher Empfindlichkeit und Auflösung für winzige Fehler.
Bluetooth-Drucker Analysiert und bewertet automatisch die Leistung des Prüfkopfs und generiert einen Prüfkopf-Bewertungsbericht.
Bluetooth-Drucker Hochpräzise Dickenmessfunktion.
Bluetooth-Drucker Bluetooth-Drahtlosübertragung; Erstellung und Druck von Fehlerberichten vor Ort über mobile APP.
Bluetooth-Drucker Fehlerberichte können direkt als bearbeitbare PDF-Dateien exportiert werden, ohne spezielle Software.
Bluetooth-Drucker Das Gerät unterstützt automatische Updates über USB-Stick, bequem und effizient.
Bluetooth-Drucker IP65-Schutzart, robust, wasser- und staubdicht; Dämpfungsbügel ermöglicht Einstellung in jedem Winkel.
Eine einzelne Batterie bietet 15 Stunden Dauerbetrieb, 3 Stunden Schnellladung und unterstützt unabhängiges Laden; zwei Batterien ermöglichen ununterbrochenes Arbeiten.
|
Spezifikation
|
Halterung
|
|
Spezifikation
|
Prüfbereich
|
|
0–1000 mm (für allgemeine wasserdichte Schichtmaterialien)
|
Schallgeschwindigkeitsbereich
|
|
(100~20000) m/s
|
Wiederholfrequenz
|
|
16–15000
|
Dynamikbereich
|
|
≥38 dB
|
Vertikale Linearität (V)V < 1,5 %
|
|
Horizontale Linearität (H)
|
H < 0,2 %Prüfkopf-Frequenz (MHz)
|
|
0,2–25
|
Auflösung
|
|
>40 dB (5P14)
|
Empfindlichkeitsreserve
|
|
>65 dB (für 200 mm tiefe Φ2 Flachbodenloch)
|
Abtastfrequenz
|
|
400M
|
Bluetooth
|
|
✓
|
Digitale Unterdrückung
|
|
✓
|
Digitale Unterdrückung
|
|
Fünf Arten
|
Mobile APP
|
|
✓
|
Digitale Unterdrückung
|
|
Direkter PDF-Export über USB-Stick
|
Import des gesamten Prüfprozesses
|
|
500 Prozesse für Import/Export verfügbar
|
Prüfkopf-Testbericht
|
|
✓
|
Digitale Unterdrückung
|
|
(0~80) %, keine Auswirkung auf Linearität und Verstärkung
|
Prüfkopf-Typ
|
|
Einkristall-Geradstrahlprüfkopf, Zweikristall-Prüfkopf, Durchstrahlungsprüfkopf
|
Tor
|
|
Anfangswellen-Tor, Verlustwellen-Tor; Einzel-Tor, Doppel-Tor
|
Alarm
|
|
Summer-Alarm, LED-Licht-Alarm
|
Stromversorgung
|
|
DC 9V
|
Batterie-Betriebszeit
|
|
15 Stunden
|
Gesamtmaße
|
|
260×175×60 (mm)
|
Gewicht
|
|
1,3 kg
|
Umgebungstemperatur
|
|
(-10~50) °C
|
Relative Luftfeuchtigkeit
|
|
(20~95) % RH
|
Sendeintensität
|
|
50V, 100V, 200V, 300V, 400V, 500V abgestufte Auswahl, breiter anwendbarer Prüfkopfbereich
|
Pulsbreite
|
|
Kontinuierlich einstellbar innerhalb von 30–510 zur Anpassung an Prüfköpfe unterschiedlicher Frequenzen
|
Prüfkopf-Dämpfung
|
|
50Ω, 100Ω, 150Ω, 400Ω optional, um unterschiedliche Arbeitsanforderungen an Empfindlichkeit und Auflösung zu erfüllen
|
Hardware-Echtzeit-Abtastung
|
|
Hochauflösender 12-Bit-AD-Wandler, Abtastgeschwindigkeit 400 MHz, hochgetreue Wellenform
|
Detektionsmodus
|
|
Positive Halbwelle, negative Halbwelle, Vollwelle, HF-Detektion
|
Tor-Messung
|
|
Einzel-Tor- und Doppel-Tor-Messmodi verfügbar; Spitzenwertmessung innerhalb des Tors
|
Parameter-Einstellmodus
|
|
Tastenverstellung / Dialogfeld
|
Artikel
|
|
Spezifikation
|
Halterung
|
|
Freie Winkelverstellung
|
Gesamtverstärkung
|
|
120 dB (mit Schrittweiten von 0,1 dB, 1 dB, 2 dB und 6 dB)
|
Anschluss
|
|
BNC optional
|
Hinweis: Alle oben genannten Indikatoren werden mit einer Prüfkopf-Frequenz von 2,5 MHz und im Vollwellen-Detektionsmodus gemessen.
|
