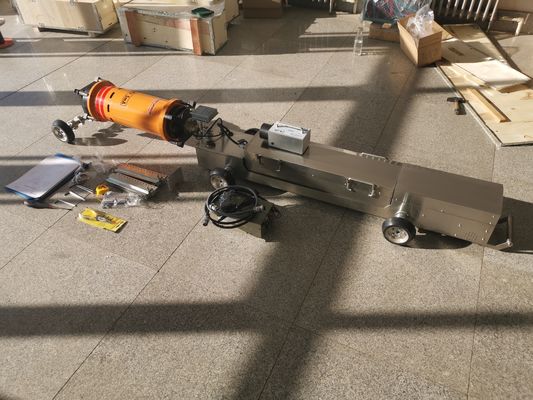

HXPC-100B3X Röntgen-Rohrleitungs-Crawler mit ±5mm Positionierungsgenauigkeit für radiografische Prüfungen auf Pipeline-Baustellen
Merkmale
l Im Gegensatz zur Steuerung der Geräte durch Zuhören von Geräuschen können Manipulatoren die Belichtungsmomente steuern und die Röntgen-Rohrleitungs-Crawler über einen magnetischen Orientator vorwärts oder rückwärts bewegen.
l Magnetortungsgeräte haben folgende Merkmale: höhere Positionsgenauigkeit, starke Durchdringungsfähigkeit und höhere Stabilität. Der magnetische Sender ist mit einer elektrischen Anzeige ausgestattet.
l Die Röntgen-Rohrleitungs-Crawler können die Spannung der Batterie anzeigen und direkt den Batterieverbrauch beurteilen.
l Die Software der Röntgen-Rohrleitungs-Crawler ist mit Fehlercodes geschrieben. Bitte beachten Sie die Fehlertabelle, um Geräteausfälle zu erkennen.
l Der Röntgen-Rohrleitungs-Crawler hat eine kleinere Größe, ein geringeres Gewicht und ist bequemer zu transportieren und zu bedienen.
l Ausgestattet mit allen Arten von Schutzfunktionen, einschließlich Wasserschutz, 20 Minuten Schutz bei Nichtbenutzung usw.
l Benutzer können den Controller, die Platine und andere Teile aufgrund des modularen Designs einfach austauschen.
l Der Generator verwendet einen kleinen tragbaren zirkumferenziellen Kegelziel-Fehlerdetektor 1605: Der Controller und der Maschinenkopf sind getrennt, was für den Benutzer einfacher auszutauschen, zu debuggen und zu testen ist. Wenn der Generator mit dem Controller ausgestattet ist, kann das gesamte Set als tragbarer Fehlerdetektor verwendet werden.
l Der Crawler ist mit einer Falschlast ausgestattet, und die Zeit ist auf 0,2 Minuten eingestellt. Der Crawler kann die reale Arbeitslast simulieren, wie z. B. Belichtung, Vorwärts- oder Rückwärtsbewegung ohne angeschlossenen Rohrkopf. Diese Funktion ermöglicht es dem Benutzer, die Lokalisierung und Fehlerbestimmung zu erlernen.
l Die Verlängerungswelle verwendet eine schlüssellose Verbindung, die einfacher auszutauschen ist.
l Der magnetische Empfänger hat 8 Gangbereiche, die den Anforderungen unterschiedlicher Durchmesser entsprechen.
Parameter
|
Crawler-Modell
|
HXPC-100B3X
|
|
Anwendbarer Rohrinnendurchmesser
|
Φ170-380mm (Der Innendurchmesser)
|
|
Optimale Steigung für die Rohrreinigung
|
12°
|
|
Steuerungsmethode
|
Magnetische Positionierung
|
|
Ausgangsspannung
|
60-160 kv
|
|
Ausgangsstrom
|
3 mA
|
|
Belichtungszeit
|
0-3 min
|
|
Positionierungsgenauigkeit
|
±5 mm
|
|
Fahrgeschwindigkeit
|
12 m/min
|
|
Batteriespannung / Kapazität
|
108V/10AH
|
|
Nicht-Belichtungs-Gehstrecke
|
1km (Hin- und Rückfahrt)
|
|
Anwendbare Wandstärke
|
≤10mm
|
|
Gesamtlänge des Crawlers (mm)
|
1870
(Karosserie 1170mm,
Generator 600mm, Verbindung 100)
|
|
Antriebsart
|
Einzelantrieb
|
|
Fokusgröße
|
1.0*3.5
|
|
Röntgenstrahlwinkel
|
360°*40°
|
|
Betriebsumgebungstemperatur
|
-20°C bis +75°C
|
|
Lagertemperatur
|
0°C bis +60°C
|
|
Anwendbare Umgebungsfeuchtigkeit
|
≤85%
|
|
Gewicht des Akkupacks
|
25Kg,42Kg
|
|
Gewicht des Generators
|
8.5kg
|
|
Klettergewicht
|
≤30kg
|
|
Der Wenderadius des Crawlers
|
＞15D
|
|
Generatortyp
|
HUATEC XXH-1605 Glasröhre
|

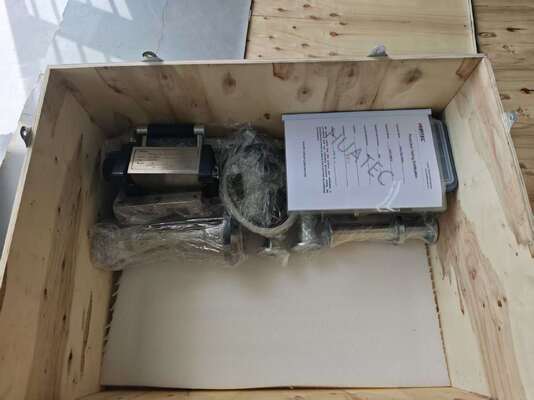

Standardlieferung
|
Nein.
|
Zusammensetzung
|
Menge
|
Kommentar
|
|
1
|
Crawler (Fahrzeug)
|
1 Stk.
|
|
|
2
|
Röntgen-Generator
|
1 Stk.
|
|
|
3
|
Der Akku
|
2 Kisten
|
|
|
4
|
Batterieladegerät
|
1 Stk.
|
|
|
5
|
Magnetortungssender
|
1 Stk.
|
|
|
6
|
Magnetortungsempfänger
|
1 Stk.
|
|
|
7
|
Magnetortungsladegerät
|
1 Stk.
|
|
|
8
|
Verlängerungswelle
|
1 Satz
|
6 Stk.
|
|
9
|
Räder (groß)
|
1 Satz
|
6 Stk.
|
|
10
|
Räder (klein)
|
1 Satz
|
6 Stk.
|
|
11
|
Verlängerungsplatte
|
1 Satz
|
2 Stk.
|
|
12
|
Werkzeug
|
1 Satz
|
|
|
13
|
Konformitätszertifikat, Handbuch
|
1 Stk.
|
|
|
14
|
Montagezeichnung
|
1 Satz
|
|
|
15
|
Fehlervergleichstabelle
|
1 Stk.
|
|
Optionales Zubehör
Bleibildschirm/ Bleibuchstaben/ Kassette/ IQI/ Film/ Filmbetrachter/ Densitometer/ Persönlicher Strahlungsdosimeter/ PSchutzkleidung/ Gammastrahl-Alarmleuchte
