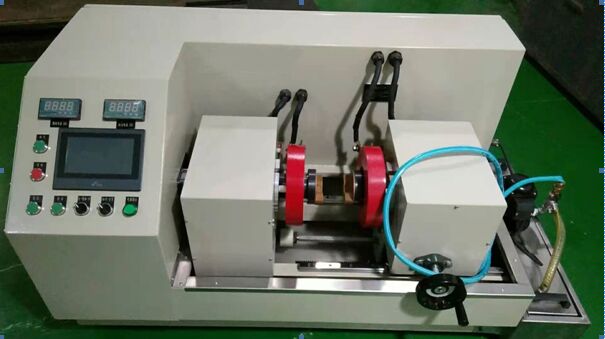

Magnetische Partikelfehldetektor mit hoher Präzision für Ausbildungszwecke

Magnetische Partikelfehldetektor mit hoher Präzision für Ausbildungszwecke

1Beschreibung der Ausrüstungskomponente

1.1Elektrische Steuerung (1)

  Unabhängiger elektrischer Steuerkasten, alle elektrischen Komponenten sind in diesem Steuerkasten installiert,und die elektrische Steuerung mit einem Luftfilter und einer zirkulierenden Wärmeablösung ausgestattet ist. mit hochwertigem Stahl geschweißt;

Eine 220V 50HZ Sprühpumpe mit einer wasserdichten Abdeckung und einer Leistungsausgabe der schwarzen Leuchte ist hinten installiert.

In diesem Schrank sind Leistungsschalter, Kontaktoren, Steuerelemente, Transformatoren, Geradliner, Auslöser, Energie usw. installiert.

1.2- Steuerung (2)

Die Vorderseite des Panels ist mit einem Touchscreen für Einstellung und Anzeige, mit einem AC-Digital-Ampermeter und einem Notstopp ausgestattet.

Schalter und Funktionseinstellungen sind alle in diesem Bereich konzipiert.

1.3. Elektrodenbefestigungskasse (3)

Die feste Elektrodenbox ist mit 10 mm hochwertiger Stahlplatte geschweißt, und die vorderen und hinteren beiden Türen sind abnehmbar.

1.4Elektrodenbewegungsbox (5)

Die Elektrodenbewegungsbox kann in jeder Position angehalten werden, wird zur Einstellung der Spannweite verwendet und verfügt über eine Parksperrfunktion.

1.5. Magnetische Aufhängung Rühr- und Sprühsystem (6)

Die Ausrüstung ist mit einem separaten magnetischen Aufhängertank mit einer V-förmigen Struktur am Boden und einer auf dem oberen Teil angebrachten elektrischen Umschlagpumpe ausgestattet.Dieser Teil ist mit einem Schlauch mit dem Sumpfbehälter verbunden, und eine manuelle Sprühpistole an der Vorderseite des Sumpfbehälters installiert.

Das System hat eine starke Rührung, die V-förmige Struktur sorgt dafür, dass das Magnetpulver nicht leicht herabfallen kann, und der Sprühdruck ist einstellbar.

Die Kapazität beträgt 20 L.

1.7Magnetisierungs- und Demagnetisierungssystem:

Die Ausrüstung verwendet die Wechselstrom-Magnetisierungsmethode, bei der es sich um zwei Sätze unabhängiger Magnetisierungsstromversorgungen handelt.Die steuerbare Modulkonvertertechnologie wird zur Steuerung des Stroms der Schaltung verwendet, und die isolierte Spannung wird an die Elektroden und Spulen gesendet. Die Größe ist kontinuierlich einstellbar und die entsprechende Anzeige des Instruments ist eingestellt. Der Strom kann voreingestellt werden,und der Alarm wird alarmiert, wenn der voreingestellte Strom nicht ausreicht oder überschritten wird, um Fehldetektion und verpasste Detektion zu verhindern, und sicherstellen, daß das Werkstück die angegebene Magnetisierungsstärke erhält.mit einer Breite von mehr als 20 mm,.

mit einer Funktion zur Demagnetisierung durch Wechselstromdämpfung.

Das Material des Stromweges: alle roten Kupferstangen oder Kupferkabel.

1.8Elektrische Steuerung:

1) Das elektrische Steuerungssystem wird durch die OMRON-SPS gesteuert, einschließlich steuerbarer Module und deren Schutzvorrichtungen, Stromregelungsschalter, Ammeter,Steuerknöpfe und Anzeigeleuchten, Zylinder, Dreibänder, Magnetventile, Druckregelventile, Luftschalter, Zwischenrelais, Steuereinrichtungen wie Wechselstromkontaktoren.

2) Steuerungssystem für die Schnittstelle Mensch-Maschine:

Der Computer (Mensch-Maschine-Schnittstellen-System) steuert den Magnetisierungsstrom, die Magnetisierungszeit, die Magnetisierung usw., was die Detektionsgenauigkeit erheblich verbessert,und kann automatisch den Schritt-für-Schritt-Betrieb der Magnetisierung abschließen, Magnetisierung, Vorwahl und Verfolgung.

Das touchscreen-programmierbare Display kommuniziert mit dem PLC-Programmiersteuergerät über einen Adapter, um die wichtigsten Parameter des Systems direkt anzuzeigen.und die Parameter können innerhalb der Behörde angepasst werden. Bildschirmdesign: Startseite-Unternehmensname. Jede Berührung kann den Hauptbildschirm betreten-"Hauptmenü", "Arbeitsseite", "Alarm Record", "Vorsorgemaßnahmen", "Aktuelle Wellenform",Berühren Sie jede Funktionstaste, um automatisch auf den entsprechenden Bildschirm zu wechseln, und die Prozessparameter verschiedener typischer Werkstücke können gespeichert werden.

Der magnetisierende Strom kann voreingestellt werden, und die automatische Verfolgungsschaltung wird durch das touchscreen-programmierbare Anzeigensystem gebildet,und der Fehler zwischen dem vorgewählten Wert und dem tatsächlichen Durchlaufstromwert beträgt≤ ±3 Prozent.

Das System verfügt über eine Fehler-Selbstdiagnostikfunktion. Überstrom, Unterstrom, abnormaler Luftdruck, übermäßiger Temperaturanstieg des Hauptkreislaufs, Schall- und Lichtalarm und automatische Einstellung der Arbeit.

3) Die Ausrüstungshülle ist zuverlässig geerdet, und der Isolationswiderstand der gesamten Maschine ist≥2MOhm.

4) Die Ausrüstung verfügt über einen vollständigen Sicherheitsschutz sowie Verriegelungs- und Alarmfunktionen.

5) Das elektrische Schema, das Verkabelungsdiagramm und der eigentliche Schaltkreis der Ausrüstung müssen vollständig übereinstimmen.

6) Der PLC-Kontakt ist mit einem Zwischenrelais zum Schutz des Kontakts ausgestattet.

7) Die Verkabelung jeder elektrischen Komponente ist mit einer Kabelnummer gekennzeichnet, und die Verkabelung zwischen den einzelnen Komponenten ist mit einem Drahtschlitten ausgestattet.

2.Haupttechnische Parameter (Anmerkung: HWDC ist die Abkürzung für Halbwellen-Gleichstrom)

* Wechselstrom magnetisierender Strom:

  Dauerverstellbares Umfeld 0-500A mit Schaltphasenregelung

  Vertikal 0-1000A (1000A*6T=6000AT) kontinuierlich einstellbar, mit Schaltphasenregelung

*Kontrollmethode: Vorauswahl und automatische Kompensation

*Vergütungserneuerungsrate: 0,02 Sekunden/Zeit

*Zeitlich begrenzte Belastungsrate:≥25%, geeignet für die kontinuierliche Arbeit 7*24 Stunden

*Demagnetisierungseffekt: ultra-niedrigfrequente Gleichspannungskommutation Dämpfung Demagnetisierung, Remanenz≤0.2MT, einstellbare Frequenz der Demagnetisierung

* Magnetisierungsmethode: Umfangs- und Längsmagnetisierung, Umfangs- und Längsverbundmagnetisierung

*Wöchentliche Längsstromanfallrate:≤ ±3%

*Schlag: 0-200 mm

*Innerer Durchmesser der Spule: 100 mm

* Stromversorgung: AC380V±10% 50HZ 40KVA (sofortige 5S), dreiphasiges Fünfdrahtsystem.

* Größe: Länge 1400* Breite 600* Höhe 750

* Empfindlichkeit: Ein Typ (QQI) Empfindlichkeitsprüfstück (30/100) mit vollen Kreis und Kreuz kann deutlich angezeigt werden.

*Standard der Luftfahrtindustrie der Volksrepublik China HB/Z72-1998 "Inspektion magnetischer Partikel"

* Erfüllt die Norm JB/T8290-2011 für "Magnetische Partikelfehlerdetektoren" des Ministeriums für Maschinenindustrie und die Industriestandard HB/Z72-98.
