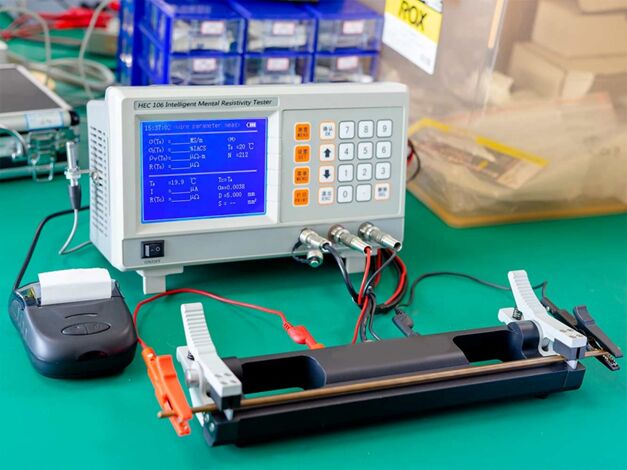

HEC-106 Intelligentes Messgerät zur Messung der Widerstandsfähigkeit von Metallfolien
1. Überblick
HEC-106 Ein intelligentes Metallfolie-Widerstandsmessgerät ist ein patentiertes Produkt unseres Unternehmens.mit einer Breite von mehr als 10 mm,Die Konstruktion der Hightech-Produkte setzt die Vier-Terminal-Messmethode für Strom-Spannung, fortschrittliche elektronische Techniken, Single-Chip-Technik und automatische Detektionstechnik ein.Die Leistung entspricht vollständig den technischen Anforderungen von GB/T22638..6- Was ist los?2016Es kann in den Bereichen Metallfolie, dünner Metallgürtel, neue Energiefelder wie Batterie-Tab, Elektrotechniker, Elektromotor, Kollegen und Forschungsinstitute usw. weit verbreitet angewendet werden.
2.Hauptparameter
|
Parameter
Artikel
|
Widerstandskraft
|
Leitfähigkeit
|
Widerstand
|
|
Messbereich
|
00,01 μΩ·m~2.5 μΩ·m
|
0.4 MS/m~100 MS/m
0.69% IACS~172%IACS
|
0.1 μΩ~150Ω
|
|
Entschließung
|
10- Was ist los?4~10- Was ist los?6MΩ·m
|
0.01~0.001%IACS
|
0.1 μΩ(I=1A)
|
|
Präzision
|
± 0,25%
|
± 0,25%
|
100 μΩ~150Ω:± 0,15%
|
|
Temperaturmessung
|
-10°C~ +55°C Genauigkeit ± 0.2°C(0°C~ +40°C)
|
|
Ständiger innerer Strom des Geräts
|
16 μA-Wert~Stufe 1A(automatische Auswahl gemäß der Messanforderung)
|
|
Messgerät
|
mit einer tragbaren Prüfvorrichtung für Dia HJ-300 ((300mm).0.1mm-10mm Draht oder Stange.Messbandmetallfolie und dünner Metallgurt
|
|
Automatische Temperaturkompensation
|
Der Messwert wird automatisch auf den Wert bei 20 kompensiert.°C.
|
|
Messgeräte
|
Gleichstromwiderstand bei Raumtemperatur bei Standardgröße R(T0),Widerstandsfähigkeit ρv,Widerstand gegen Raumtemperatur R(T0),Widerstand R
|
|
Druckdaten
|
Datum, Uhrzeit, Temperaturkorrekturkoeffizientαund verschiedene Messwerte von Metallfolie
|
|
Normale Arbeitsumgebung
|
Temperatur: 0°C~ +40°C; relative Luftfeuchtigkeit: 0~80%
|
|
Anzeige
|
Großer LCD-Bildschirm mit Hintergrundbeleuchtung, kann mehrere Messparameter gleichzeitig anzeigen.
|
|
Stromversorgung
|
7Ah/7,4V Lithiumbatterie; ausschließlich Batterieversorgung, durchschnittliche Arbeitszeit über 15 Stunden
|
|
Internes Gedächtnis
|
Kann 1000 Gruppen von Messdaten speichern.
|
|
Kommunikationsmodus für PCs
|
RS232 Serienanschluss
|
|
Gewicht
|
Gastgeber:2.2 kg Portable Messgeräte:1 kg
|
|
Hostgröße
|
285 ((W) * 158 ((H) * 120 ((D)
|
|
Host-Shell
|
Stoßbeständige Kunststoffe für die Technik
|
|
Verpackung und Schutz
|
Die Bezeichnung "Hosts" bezieht sich auf das Messgerät HJ-300 (300 mm, Dia.0.1 mm bis 10 mm Draht oder Stange), Ladegerät, Kommunikationskabel, Kalibrierwiderstand, Bedienungsanleitung und Mini-Drucker.
|
Zusatzzubehör:
Standardabwehr für die Kalibrierung: 1 mOh,10 mOh,100 mOh,1Oh,1mOh,10Oh,100Ohm
3.Hauptmerkmale des Instruments
Verwendet zur Messung des Widerstands von Metallfolie, dünnem Metallgurt, Raumtemperatur Gleichstromwiderstand bei Standardgröße.
Ø Kombination fortschrittlicher elektronischer, einzelner und automatischer Messtechniken in einem Gerät mit überlegenen automatischen Funktionen und einfacher Bedienung.
Ø Alle gemessenen numerischen Werte lassen sich mit nur einem Tastendruck ohne Berechnung ermitteln.
Ø Die Batterie hat eine geringe Größe und ist daher leicht zu tragen und eignet sich für den Einsatz in Innenräumen und im Freien.
Ø Mit großem Bildschirm und Schriftart. Kann Messwerte und Hilfsparameter gleichzeitig anzeigen, einschließlich Widerstand, Raumtemperatur Gleichstromwiderstand bei Standardgröße, Widerstand, Temperatur,Messung des Strom- und Temperaturkompensationskoeffizienten.
Ø Ein Instrument hat mehrere Anwendungen und zwei Messschnittstellen: Metallfolie-Raumwiderstandsmessschnittstelle und Gleichstromwiderstandsmessschnittstelle.
Ø Die Funktionen der automatischen Auswahl des konstanten Stroms, der automatischen Umkehrung des Stroms,Automatische Nullpunktkorrektur und Überwindung des durch Wärmespannung verursachten Fehlers an der Leitung Widerstand und Gewährleistung der Genauigkeit jeder Messung.
▶ Das Gerät verfügt über den Temperatursensor der Umgebung und den Temperaturkoeffizienten verschiedener Materialien, und die Temperatur wird automatisch kompensiert.
▶Optionale Serie von Kalibrierwiderständen mit zugehöriger Software zur automatischen Kalibrierung des Geräts.
Ø Eine spezielle tragbare Vier-Terminal-Messvorrichtung eignet sich für schnelle Messungen verschiedener Folien- und Gurtmaterialien.
Ø Der eingebaute Datenspeicher kann 1000 Gruppen von Messdaten und Parametern aufzeichnen und speichern.
