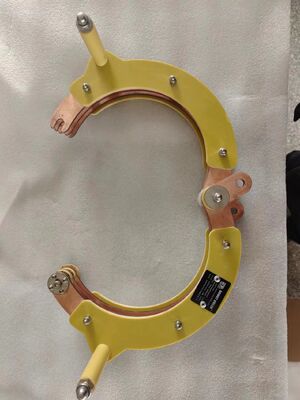

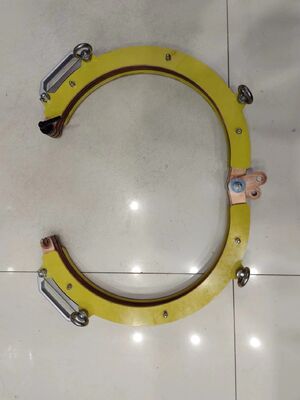

Auf-Zu-Typ 300-mm-Magnetspulen-Fehlerdetektor

Magnetische Spulenfehlerdetektor des Typs 300 mm offen-nahe

Der magnetische Partikelfehldetektor mit offener und geschlossener Spirale erleichtert den Eintritt des Werkstücks in die Spirale.

I Hauptparameter

II Einführung der Funktion

1,Magnetisierung - Einsatz des elektromagnetischen Feldes zur Magnetisierung des Werkstücks;

2,Demagnetisierung - Demagnetisierungsfeld beginnt, das Werkstück zu demagnetisieren;

3,Über Temperatur Alarm - die Spule hat eine eingebaute 75°CTemperatursensor: Wenn die eingestellte Temperatur überschritten wird, tritt er in den Schutzzustand ein.

III Installation und Inbetriebnahme

Einrichtung:

1Die Ausrüstung ist in einer trockenen Umgebung ohne Metallstaub, korrosive Gase und brennbare und explosionsfähige Gegenstände zu installieren.

2Die Temperatur des Umgebungsmediums darf nicht unter - 10 °C liegen.°Cund nicht höher als + 40°C;

3Die relative Luftfeuchtigkeit darf 85% nicht übersteigen.

4. Die Rohr- und Drahtverbindung zwischen der Montageausrüstung und jeder Hilfsvorrichtung ist nach dem Anzeigeschild und der Steckdose anzuschließen;

5. die Stromversorgung (Stromversorgung, Luftquelle usw. je nach Anlagenumgebung und Betriebsbedingungen) und die Ausrüstungshülle ist zuverlässig geerdet;

Inbetriebnahme:

1Nach der Einrichtung der Ausrüstung prüfen Sie zunächst, ob alle Verbindungskabel und -schrauben los sind und abfallen;

2. Verwenden Sie Instrumente, um zu messen, ob die Spannung am oberen Ende des Hauptschalters der Maschine den Anforderungen der Anlageumgebung und der Betriebsbedingungen entspricht;

3. Überprüfen Sie jede Funktionsaktion, drücken oder schalten Sie manuell jeden Funktionsschalter und jede Funktionsaktion des Geräts wird entsprechend ausgeführt;

4- Inspektion der Entmagnetisierungseffekte: Überprüfung, ob der Magnetismus nach der Entmagnetisierung den Anforderungen entspricht;

5Nach erfolgreicher Inbetriebnahme und Inspektion kann die Ausrüstung in Betrieb genommen werden.

IV Routinewartung

Nach dem Gebrauch der Ausrüstung müssen folgende Vorgänge durchgeführt werden:

1. Schalten Sie den Stromschalter aus und schalten Sie die Stromversorgung des Geräts ab.

2.  Abschalten des Hauptschalters der externen Stromversorgung;

3.  Der Ölfleck auf der Oberfläche der Spule wird gereinigt und die gesamte Ausrüstung sauber gehalten.

4. Überprüfen Sie innerhalb eines Monats, ob die Schaltungsanlage, das Kabel und die Befestigungsvorrichtung los sind und veraltet sind.

5. Überprüfen Sie täglich, ob die Konzentration der Magnetsuspension der Norm entspricht;

6. Der Ölfleck auf der Oberfläche der Ausrüstung muss mit einem neutralen Waschmittel gereinigt werden.

7. Wenn die Hülle beschädigt ist, ist die weitere Verwendung verboten.

6,Grundsatz der Fehlererkennung

Prinzipien des Elektromagnetismus

Der magnetisierende Strom bildet durch die Oberfläche des ferromagnetischen Werkstücks ein elektromagnetisches Feld (AC und Halbwellen-DC haben Hautwirkung).Die Existenz von Defekten wird die magnetische Kraftlinie abschneiden.Die Magnetpartikel sammeln sich und bilden magnetische Spuren.Das Vorhandensein von Defekten kann durch die Beobachtung magnetischer Markierungen beurteilt werden (magnetische Markierungen sind eigentlich vergrößerte Defekte).

Längsmagnetisierungsmethode

Das heißt, mit Hilfe der Spulenmethode wird das Werkstück in die Spüle eingeworfen oder zwischen das aus zwei Spulen bestehende Magnetjoch gelegt.das Längsschaltfeld wird in der Spule erzeugt und entlang der langen Achse des Werkstücks verläuft, um den Umfangsriss zu kontrollieren.
