Röntgenaufbereitungsanlage Keramikröhre 150-250KV Spannung
Röntgen-NDT-GeräteHauptsächlich zur Erkennung innerer Defekte von Werkstücken (anders als Oberflächenprüfung von MT/PT) verwendet.Volumenfehler wie Porosität, Schlacke, fehlende Fusion, fehlende Durchdringung und Risse im Inneren der Schweißnaht sind deutlich zu erkennen.
Hauptanwendungsbereiche
·Druckbehälter und Kessel: Die Prüfung der Längsschichten/Umfangsschichten des Zylinders, der Verbindung von Rohrschweißschlägen und Kopfverbindungen ist eine zwingende Anforderung von Normen wie ASME und GB.
·Petrochemie: Inspektion von Pipeline-Schweißungen und Fernleitungen vor Ort.
·Luft- und Raumfahrt: Inspektion der Strukturintegrität von Präzisionsgusswerkzeugen und Turbinenblättern.
·Militärische und Verteidigungsindustrie: interne Qualitätskontrolle von Munitionsgranaten und Waffengießungen.
·Stahlkonstruktion und Schiffbau: Probenahmeinspektion von Schweißplatten und Schlüssellastträgerkomponenten.
·Automobilindustrie: Interne Fehlerprüfung von Aluminiumlegierungsrädern und -gussteilen
|
TYPE
Artikel 1 Buchstabe a
|
mit einem Durchmesser von mehr als 20 mm
|
|
Maximale Durchdringungsdicke Stahl (A3)
|
40mm
|
|
Brennweite
|
600 mm
|
|
Zeit der Exposition
|
Fünf Minuten.
|
|
Filmart
|
Tianjin III.
|
|
Doppelbleifolien Intensivierungsbildschirm
|
0.03
|
|
Entsorgung im Dunkelraum
|
20 ± 2 °C
|
|
Entwicklung
|
Fünf Minuten.
|
|
Schwarz
|
1.5
|
|
Eingabe
|
Spannung (V)
|
220V ± 10% 50 bis 60 Hz
|
|
Kapazität (KVA)
|
2.5
|
|
Ausgabe
|
Rohrspannung (KVP)
|
150-250
|
|
Rohrstrom (mA)
|
5
|
|
Stabilität
|
± 1%
|
|
Röntgenaufnahmen
Schlauch
|
Schwerpunkt mm2
|
1.0×20.
|
|
Strahlungswinkel
|
40±5- Nein.
|
|
Empfindlichkeit
|
k≤1,8%
|
|
Betriebsmodus
|
IntermittierendeoVerarbeitung RDie Zeit von der Adiation bis zur Abkühlung beträgt 1:1
|
|

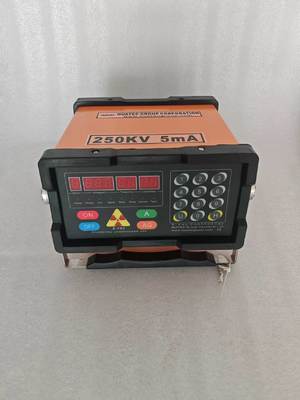

Röntgenaufnahmen
Steuerung
|
Abmessung
|
350×290 ×160
|
|
Gewicht
|
11Weigerung
|
|
Schaltkreisstruktur
|
Steuerung durch Mikrocomputer, Modulstruktur, Sprachfunk
|
|
Röntgenaufnahmen
Generator
|
Kühlung
|
Kraftluftkühlung
|
|
Isolierung
|
SF6 Gasisolierung
|
|
Arbeitsdruck
|
0.35Mpa-0.45Mpa
|
|
Abmessung
|
320×320 ×650
|
|
Gewicht (kg)
|
30.5 kg
|
|
Betriebstemperatur
|
-10°C bis +40°C
|
Eigenschaften:
◆Annahme von Mikrocomputer-Steuerung undModularbau, mit starkerStörungshemmung undhohe Automatisierungundzuverlässige Leistung.
◆Die Einstellung der Parameter, der Arbeitsprozess und die Fehleranzeige werden auf der LED angezeigtBildschirm.
◆Der unabhängige Alterungsschlüssel ist für EinSchwangerschaftdie MaschineKomfortabel.
◆RDie Zeit von der Adiation bis zur Abkühlung beträgt 1:1.
◆Die Steuerung kannErkennender Typ des Röntgengenerators automatisch.
◆Die wasser- und staubdichte Farbplatte und die digitale Tastatur werden eingeführt, so daß die Belichtungsparameter rasch und genau ausgewählt werden.
◆Sichern Sie die Sicherheit bei der Verwendung des Geräts, es ist bei Überspannung, Unterspannung,
Überstrom-, Unterstrom- und Übertemperaturschutzvorrichtung.
◆Ein einzigartigesSicherheitsschloss istentworfendie den Bediener vor Strahlenschäden schützen.
◆Die Einführung eines breiteren Bereichs von kv-Werten und die Lösung des schwierigen Problems des kurzen radiographischen Bereichs.
◆Expositionsverzögerungsfunktion ------ tDie Verzögerungszeit kann auf weniger als 10 Minuten eingestellt werden, um den Bediener vor dem Arbeitsplatz zu schützen.
◆Mit verschiedenen Generatoren kombiniert und zuverlässig funktioniert.
◆NUmber vonDie Exposition kannAkkumuliert.
(Nachdem die Einheit fertig ist, aber vorSie können die Taste "A" (Verzögerungsschlüssel) dreimal drücken, um die Anzahl der Belichtungen zu überprüfen, undRes jeder SchlüsselIch will zurück.)
◆With den Ausgang der Warnleuchte undmit einer Breite von mehr als 20 mm,Tür-Maschine-Verriegelung.
