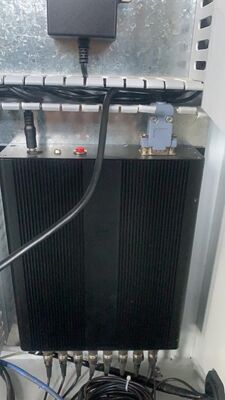

HFD-2000 Mehrkanal-Ultraschall-Fehlererkennungsplatine
Die automatische Ultraschallerkennungsplatine HFD-2000 kann Werkstückschäden schnell und bequem, ohne Schäden und genau überwachen, lokalisieren, auswerten und diagnostizieren. Es wird häufig in den Bereichen Elektrizität, Petrochemie, Kesseldruckbehälter, Stahlkonstruktionen, Militärindustrie, Luft- und Raumfahrt, Schienenverkehr, Automobil, Maschinenbau und anderen Bereichen eingesetzt. Es ist ein notwendiges System in der zerstörungsfreien Prüfbranche. Automatische Inspektion, C-Scan, Online-Fehlererkennung und Dickenmessung, wetterunabhängige Ultraschallsignalüberwachung.
Technischer Index:
| Der Erfassungsbereich |
von 0 bis 15m |
| Der Gewinn variiert |
von 0 bis 120 dB |
| Der Empfindlichkeitsspielraum |
>65dB |
| Der Dynamikbereich |
38 dB |
| Auflösung |
42 dB (5P14) |
| Die Schallgeschwindigkeit variiert |
von 100 bis 20000 m/s |
| Der Frequenzbereich |
0,2 bis 30 MHz |
| Die Anzeigegenauigkeit |
0,001 mm |
| Die wiederholten Zündfrequenzbereiche |
von 16 bis 25 kHz |
| Der vertikale lineare Fehler |
<2 % |
Hauptfunktionen:
24/7-Überwachung, automatische Erkennung, automatische Verstärkung, automatische Messung, automatische Erfassung, automatischer Alarm, automatische Speicherung, automatische Berichterstellung
Gigabit-Ethernet überträgt Wellenformdaten, Höhendaten jedes Tors, Alarmdaten und andere verschiedene Testergebnisse und Steuersignale
Es kann alle 20.000 Erkennungsergebnisse in Echtzeit hochladen
Die Anzahl der Kanäle kann frei erweitert werden: Einzelplatinenkanal, Einzelplatine 4 Kanäle, 8 Kanäle, mehrere Platinen arbeiten zusammen, die Anzahl der Systemkanäle kann bis zu Hunderte betragen.
Kommunikation: Gigabit Ethernet, 485 oder 232, Bluetooth-Kommunikation
Die Maschine ist gemäß IP67-Standard vollständig staub- und wasserdicht. Eine langfristige Unterwassererkennung kann durch individuelle Anpassung erreicht werden.
Standardmäßige PC-Software zur automatischen Erkennung kann alle Kanalwellenformen und andere Testergebnisse in Echtzeit anzeigen.
Vier Tore sind optional.
Kann mit Batterie betrieben werden, kann auch bei jedem Wetter angeschlossen werden.
Standard-Inspektionssoftware mit Mehrkanal-A-Bild-Wellenform, Streifendiagramm- und C-Bild-Funktionen sowie verschiedenen Fehlererfassungs-, Alarm- und Speicherfunktionen.
Unterstützen Sie die Sekundärentwicklung der Software, stellen Sie die für die Sekundärentwicklung erforderlichen Kommunikationsprotokolle und Grundfunktionen bereit.
Die Erkennungsschnittstelle ist wie folgt:
