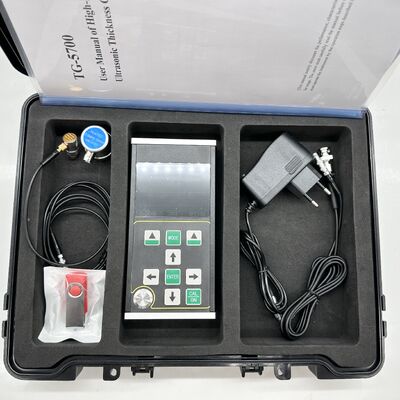

TG-5700 Großer Messbereich Hochpräzisions-Ultraschalldickheitsmessgerät
TG-5700 ist ein neuer Typ des handgeführten hochpräzisen digitalen Ultraschalldickenmessgeräts mit A/B-Scannen.Es ist geeignet für die Messung der Materialdicke, die Ultraschallwelle in ihm mit konstanter Geschwindigkeit zu verbreiten und die Reflexion von seiner Rückseite erhalten kannDie Messlösung beträgt 0,001 mm und der Messbereich beträgt 0,15 mm (Stahl).
Dieses Produkt kann Platten und verarbeitete Teile präzise messen und andererseits den Verdünnungsgrad von Rohren und Druckbehältern in Produktionsanlagen nach Korrosion während des Gebrauchs überwachen.Es kann in Erdöl verwendet werden., chemische Industrie, Metallurgie, Schiffbau, Luft- und Raumfahrt, Energie und andere Bereiche.
Spezifikationsparameter
|
Artikel
|
TG-5700
|
|
Probeart
|
Einzelkristallene Sonde / Doppelkristallene Sonde
|
|
Messbereich (45# Stahl)
|
0.15 mm 1800 mm
|
|
Stabilität der Indikation
|
Es werden Null-Kreuzungstechnologie und Mehrfach-Echo-Technologie angewendet, um sicherzustellen, dass der Dicke-Messwert nicht durch die Echo-Stärke, den Materialdämpfungskoeffizienten, den Gewinn und die Torhöhe beeinflusst wird.und hat eine hohe Messstabilität und -zuverlässigkeit.
|
|
Messfrequenz
|
4 Hz,8 Hz,16 Hz
|
|
Entschließung
|
0.1 mm,0.01 mm,0.001 mm(0.01 Zoll,0.001 Zoll,0.0001 Zoll)
|
|
Genauigkeit
|
0.001 mm
|
|
Impulsgenerator
|
Die negative Quadratwellenemission wird übernommen, und die Pulsbreite und Spannung werden automatisch mit der Sonde abgestimmt.
|
|
Schallgeschwindigkeitsbereich
|
400-19999 m/s
|
|
Kalibrierblock
|
4 mm(Stahl)
|
|
Automatisches Herunterfahren
|
Man kann 5 Minuten, 10 Minuten, 20 Minuten und manuelle Abschaltung wählen.
|
|
Kalibrierung der Sonde
|
Ein-Punkte- und Mehrpunkte-Kalibrierung
|
|
Gewinn
|
Automatische Steigerungskontrolle, manuelle Steigerungskontrolle
|
|
Gewinnbereich
|
0 bis 70 dB
|
|
Erkennungsmodus
|
Funkfrequenz (RF), positive Halbwelle (POS), negative Halbwelle (NEG), volle Welle (FULL)
|
|
Messmodus
|
(1) MB-E: der Messmodus, der auf der Übergangszeit vom ersten Echo zum ersten Echo unten beruht; (2) E-E: Durchdringungsbeschichtungsmessmodus, das beliebige Em ≈ En-Echo ist optional; (3) ME-E:Multipler Echomessmodus; (4) THIN: Dünnwandmessmodus;
|
|
Numerischer Modus
|
Der Wert der Dicke, der Differenz-/Reduzierungsrate, der Maximal-/Minimalwert
|
|
A-Scan-Modus
|
Erhältlich
|
|
B-Scan-Modus
|
Erhältlich
|
|
Angabe der Kupplung
|
Erhältlich
|
|
Angabe der Batterie
|
Erhältlich
|
|
Sprache
|
Englisch
|
|
Einheit
|
mm/Zoll
|
|
Menübetrieb
|
Erhältlich
|
|
Funktion der Software
|
Dynamische Gate-Einstellung, Blank-Einstellung (Blank), Echo-Blank-Einstellung (E-Blank), Echo-Einfrieren, Echo-Translation und Skalierung
|
|
Speicherfunktion
|
Es kann 100.000 Dicken (100 Gruppen, 1000 in jeder Gruppe), 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern.
|
|
Upgrade des Hostprogramms
|
Erhältlich
|
|
Anzeige
|
3.5 "QVGA (320 × 240) Farbbildschirm mit TFT-LCD
|
|
Datenübermittlung
|
Es unterstützt die serielle Kommunikation mit RS-232 und USB zur Datenübertragung an den Computer.
|
|
Betriebstemperatur
|
- 10°C️+50°CBei besonderen Anforderungen kann es - 20°C;
|
|
Betriebsspannung
|
Wir benötigen vier AA-Batterien, wenn der Strom unzureichend ist, gibt es eine Niederspannungsanzeige.
|
|
Gesamtgröße
|
20 x 100 x 36 (mm)
|
|
Gesamtgewicht
|
310 g(Ohne Batterie)
|
|
Batterie
|
4 Stück trockene AA-Batterie
|
Hauptfunktionsmerkmale
●Dieses Produkt verfügt über einen A-Scan-Modus, einen B-Scan-Modus und einen numerischen Anzeigemodus.
● Der Messbereich ist breit und die einzigartige "Mehrfach-Echo"-Technologie wird angewandt, um die Messung von ultradünnen Teilen mit einer Mindestmessdicke von 0,15 mm (Stahl) zu realisieren;
● Dieses Produkt kann die Dicke mit hoher Präzision messen, und die maximale Messlösung kann 0,001 mm erreichen; Die Wiederholungslösung kann ± 0,002 mm erreichen;
● Es verfügt über die Funktionen der durchdringenden Beschichtung und der Echo-zu-Echo-Messung, die zur Messung von Materialien mit Farbschicht und Beschichtung an der Oberfläche verwendet wird;
● Mehrere Messmodi: mb-e, E-E und me-e erfüllen die Messung herkömmlicher dicker Werkstücke; Der Dünnmodus ermöglicht die Messung dünner Teile;
● Zu den numerischen Modi gehören: konventioneller Dickewertmodus, Differenz/Reduktionsrate-Modus und Maximalwertmodus;
● Zwei Verstärkungsmodi: automatische Verstärkung / manuelle Verstärkung;
● Man kann manuelle Abschaltung und automatische Abschaltung einstellen, mit Energieeinsparungsfunktion;
● Es unterstützt eine Vielzahl von Sonden, darunter eine doppelkristalline Sonde und eine einzelkristalline Sonde, und unterstützt bis zu 20 MHz hohe Frequenzsonde;
● Es unterstützt Massenspeicher und kann 100000 Dickewerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern;
● Ein großes 3,5-Zoll-Farb-TFT-LCD-Display mit einer hochauflösenden Auflösung von 320x240 (QVGA);
● Es verfügt über eine Vielzahl von Kalibriermethoden, unterstützt die Kalibrierung in einem Punkt, die Kalibrierung in mehreren Punkten und die manuelle Kalibrierung,und kann gleichzeitig die Schallgeschwindigkeit und die Nullposition kalibrierenEs unterstützt die Korrektur des V-Pfades der doppelten Kristallsonde.
● Es unterstützt die Umwandlung von Metrischem und Britischem System; es kann zwischen Millimeter- und Zoll-Einheiten wechseln;
● Es unterstützt die Englischdarstellung.
Anwendbare Materialien
Es eignet sich zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramik, Glas, Harz, Glasfasern und anderen guten Ultraschallleitern.
