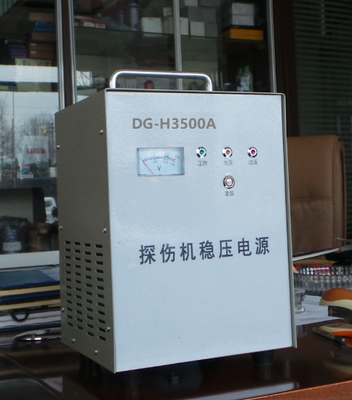

Spannungsstabilisator für Röntgen-Fehlerdetektor

Spannungsstabilisator für Röntgenstrahl-Fehlerdetektor

I. Hauptmerkmale:

Dieses spannungsstabilisierende Netzteil verwendet ein Ultra-Niederspannungsdesign und kann die Ausgangsspannung automatisch und schnell auf den Normalwert innerhalb eines extrem weiten Eingangsspannungsbereichs anpassen.

Der Ringkerntransformator wird verwendet, der sich durch hohen Wirkungsgrad und geringe Verluste auszeichnet.

Es ist mit Überspannungsschutz, Unterspannungsschutz, Verzögerungsschutz und Überstromschutz ausgestattet, wodurch die sichere Verwendung des Fehlerdetektors zuverlässig gewährleistet wird.

II. Wichtigste technische Indikatoren

III. Installation und Verwendung

Die Rückseite des spannungsstabilisierenden Netzteils ist mit Klemmenblöcken ausgestattet und mit den Worten "Eingang" und "Ausgang" gekennzeichnet. Die Verkabelung sollte von Personen mit bestimmten elektrischen Kenntnissen nach Abschalten der Stromversorgung durchgeführt werden. Der "Eingang" sollte an die 220VAC-Netzstromversorgung angeschlossen werden, und der Querschnitt des Drahtes sollte nicht weniger als 2,5 mm ² betragen. Das Ausgangsende sollte an die Röntgenmaschine angeschlossen werden. Mit "L" gekennzeichnet ist der stromführende Leiter, "N" ist der Neutralleiter und " " ist der Sicherheitserdungsdraht. Es muss während des Gebrauchs sicher geerdet werden, um das Risiko eines Stromschlags zu vermeiden. Die seitliche Steckdosenleiste kann auch direkt an den Fehlerdetektor und andere elektrische Geräte angeschlossen werden. Wenn die Leitung plötzlich keinen Strom mehr hat oder die Grenzschutzfunktion überschreitet, drücken Sie die Taste "Reset", um den Arbeitszustand aufzurufen.

IV. Hinweise

1. Dieses spannungsstabilisierende Netzteil ist mit einem Spannungsstabilisierungsschalter und einem Durchgangsschalter ausgestattet. Wenn der Spannungsstabilisierungsschalter angeschlossen ist, wechselt das Netzteil in den Spannungsstabilisierungszustand. Wenn der Durchgangsschalter angeschlossen ist, wechselt das Netzteil in den Durchgangszustand (ohne Spannungsregelung).

2. Die am Bedienfeld angezeigten Instrumente und Kontrollleuchten zeigen den aktuellen Arbeitsstatus an.

3. Die Maschine hat im Inneren Hochspannung. Unbefugte dürfen das Gehäuse nicht öffnen, um das Risiko eines Stromschlags zu vermeiden.
