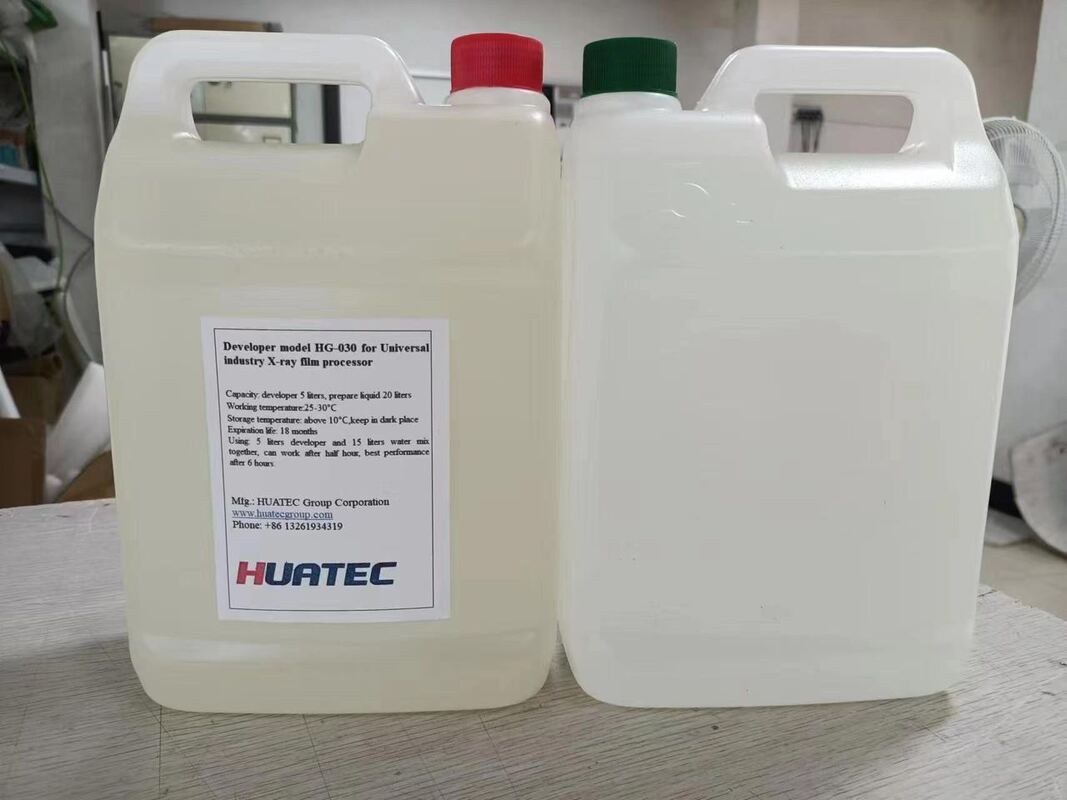

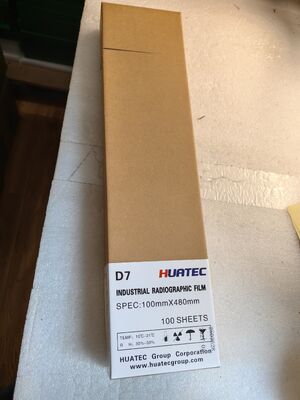

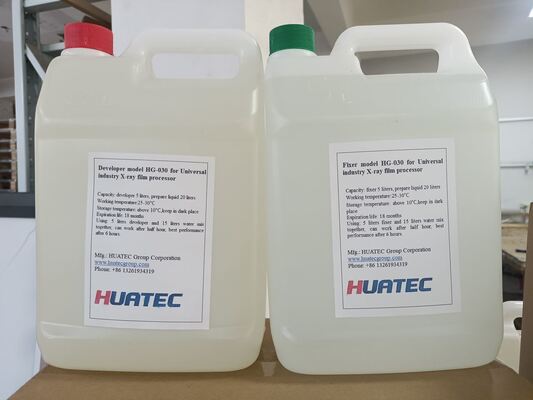

HUATEC Industrie-Röntgenfilm D5 & D7 Entwickler und Fixierer
Produktname und Modellspezifikation
| Modell |
Spezifikation |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
Andere Spezifikationen und Verpackungskapazitäten können ebenfalls nach Kundenwunsch geliefert werden.
Eigenschaften und Verwendungszwecke
Industrie-Röntgenfilm ist ein hochauflösender und bildauflösender Film, der in der zerstörungsfreien Fehlerprüfung weit verbreitet ist. Der Film hat eine hohe Empfindlichkeit, einen hohen Kontrast und eine hohe Auflösung.
Er kann direkt oder mit einem Bleiverstärkerfolie für Röntgen- oder γ-Strahlenbelichtung verwendet werden. Er eignet sich für elektronische Bauteile, synthetische Materialien, Guss- und Gießteile, Schweißnähte usw.
ZfP-Prüfung für Schiffbau, Landesverteidigung und Kernindustrie, Luft- und Raumfahrtindustrie usw. Verwendung eines blauen Polyester-Folienuntergrunds, beidseitig beschichtet mit einer Emulsionsschicht, einer Schicht und
Schutzschicht. Dieser Film hat reiche Schichten, eine hohe Bildauflösung und eine gute Definition. Dieser Film kann bei Raumtemperatur oder mit einer Hochtemperaturmaschine verarbeitet werden.
Eigenschaften und Verwendungszwecke
 |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Produktleistung
| Indexname |
Einheit |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Dunkeldichte |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Kontrastfaktor “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Alkalilösungszeit |
Minuten |
≥10 |
| Kratzfestigkeit bei der Verarbeitung |
N |
≥0.8 |
Sicherheitsbeleuchtung und Waschprozess
Das Sicherheitslicht im Dunkelraum dieses Films ist ein karmesinrotes Sicherheitslicht mit einer 15-W-Glühbirne. Wenn der Film zum Entsiegeln verwendet wird, beträgt der Lampenabstand im Allgemeinen mehr als 1,2 Meter. Kumulative Beleuchtungszeit
Nicht mehr als 40 Minuten. Die belichtete Probe sollte innerhalb von 2 Stunden gespült werden. Der Waschprozess ist in der folgenden Tabelle dargestellt.
| Spülmethode |
Andere Länder |
Temperatur / ℃ |
Entwicklungszeit /min |
Fixierzeit /min |
Trocknen / ℃ |
Umschlag
ml/m2 |
| Manuell |
D-19b |
20±0.5 |
5±1 |
10 |
Natürliches Trocknen |
300 |
| Maschinenwäsche |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Hauptfilm-Arbeitskurve
Produktname und Modellspezifikation
| Modell |
Spezifikation |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
Andere Spezifikationen und Verpackungskapazitäten können ebenfalls nach Kundenwunsch geliefert werden.
Eigenschaften und Verwendungszwecke
Industrie-Röntgenfilm ist ein hochauflösender und bildauflösender Film, der in der zerstörungsfreien Fehlerprüfung weit verbreitet ist. Der Film hat eine hohe Empfindlichkeit, einen hohen Kontrast und eine hohe Auflösung.
Er kann direkt oder mit einem Bleiverstärkerfolie für Röntgen- oder γ-Strahlenbelichtung verwendet werden. Er eignet sich für elektronische Bauteile, synthetische Materialien, Guss- und Gießteile, Schweißnähte usw.
ZfP-Prüfung für Schiffbau, Landesverteidigung und Kernindustrie, Luft- und Raumfahrtindustrie usw. Verwendung eines blauen Polyester-Folienuntergrunds, beidseitig beschichtet mit einer Emulsionsschicht, einer Schicht und
Schutzschicht. Dieser Film hat reiche Schichten, eine hohe Bildauflösung und eine gute Definition. Dieser Film kann bei Raumtemperatur oder mit einer Hochtemperaturmaschine verarbeitet werden.
Eigenschaften und Verwendungszwecke
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Produktleistung
| Indexname |
Einheit |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Dunkeldichte |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Kontrastfaktor “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Alkalilösungszeit |
Minuten |
≥10 |
| Kratzfestigkeit bei der Verarbeitung |
N |
≥0.8 |
Sicherheitsbeleuchtung und Waschprozess
Das Sicherheitslicht im Dunkelraum dieses Films ist ein karmesinrotes Sicherheitslicht mit einer 15-W-Glühbirne. Wenn der Film zum Entsiegeln verwendet wird, beträgt der Lampenabstand im Allgemeinen mehr als 1,2 Meter. Kumulative Beleuchtungszeit
Nicht mehr als 40 Minuten. Die belichtete Probe sollte innerhalb von 2 Stunden gespült werden. Der Waschprozess ist in der folgenden Tabelle dargestellt.
| Spülmethode |
Andere Länder |
Temperatur / ℃ |
Entwicklungszeit /min |
Fixierzeit /min |
Trocknen / ℃ |
Umschlag
ml/m2 |
| Manuell |
D-19b |
20±0.5 |
5±1 |
10 |
Natürliches Trocknen |
300 |
| Maschinenwäsche |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Hauptfilm-Arbeitskurve
D7-Film-Aluminium-Arbeitskurve D7-Film-Stahl-Arbeitskurve
