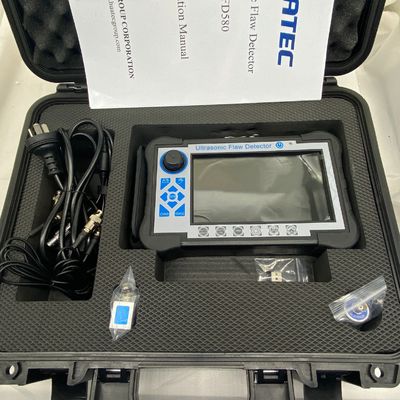

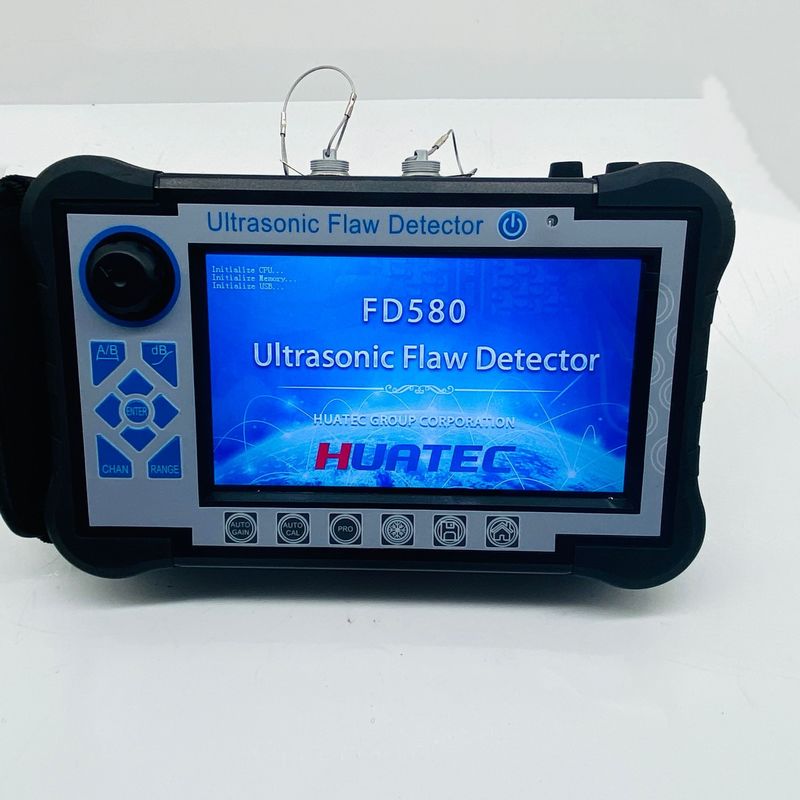

Ultraschall-Fehlerdetektor FD580
Einführung
Digitaler Ultraschall-Fehlerdetektor ist ein fortschrittlicher Typ, der über einen Touchscreen verfügt und schnell, einfach und ohne Beschädigung verschiedene Fehler im Werkstück wie Risse, Schweißnähte, Poren, Lunker, Einschlüsse, Faltungen usw. präzise erkennen, lokalisieren, bewerten und diagnostizieren kann. Er wurde in den Bereichen Elektrizität, Petrochemie, Kessel- und Druckbehälterbau, Stahlbau, Militär, Luft- und Raumfahrt, Schienenverkehr, Automobil, Maschinenbau und anderen Bereichen eingesetzt. Er ist ein unverzichtbares Instrument für die zerstörungsfreie Prüfung.
Merkmale
● Hochpräzise Quantifizierung und Positionierung, um die Anforderungen der Nah- und Fernbereichsdetektion zu erfüllen
● Der Nahfeld-Blindbereich ist klein und kann die Detektionsanforderungen für Rohre mit kleinem Durchmesser und dünnen Wänden erfüllen.
● Auto-Kalibrierungsfunktion: Ein-Knopf-Auto-Kalibrierung, einfach zu bedienen, automatische Testsonde „P Delay“,”K-Wert”,”X-Wert” und die Geschwindigkeit
● Automatische Anzeige der Fehler-Echo-Position (Tiefe:d, Horizontal:p, Entfernung:s, Amplitude, dB,ф )
● Umschalten von drei Skalen frei (Tiefe:d, Horizontal:p, Entfernung:s)
● Auto-Gain-, Peak-Envelope-, Peak-Memory-Funktionen, die die Detektionseffizienz verbessern können.
● Automatisches Aufzeichnen des Fehlerdetektionsprozesses und dynamische Wiedergabe
● φ Wertberechnung: Schmiedefehlererkennung mit gerader Sonde, kann die höchste Welle finden, um den φ Wert automatisch umzurechnen
● 500 unabhängige Kanäle (erweiterbar), die die Detektionsstandards beliebiger Branchen frei eingeben und speichern können, ohne die Standardblöcke für die Vor-Ort-Inspektion mitführen zu müssen.
● 500 A-Scan-Wellen und -Daten frei speichern und wiedergeben
● Die DAC-, AVG- und TCG-Kurven (Tiefenkompensation) werden automatisch generiert und können segmentiert werden. Die Abtastpunkte sind unbegrenzt und können korrigiert und kompensiert werden.
● 14 eingebaute Inspektionsstandards
● Freie Eingabe von Industriestandards
● Impulsbreite und -stärke einstellbar
● B-Scan- und B-Farbbild-Funktion；
● Kann mit dem Computer kommunizieren und WORD exportieren. Datei, auch der Detektionsbericht
● IP65 ABS-Kunststoffgehäuse, robust und langlebig, wasser- und staubdicht und ausgezeichnete Anti-Interferenz-Fähigkeit
● Verwenden Sie (drahtlose) Kommunikationssoftware, um Daten zu analysieren, Berichte zu drucken usw.；
● 260.000-Farben-Echtfarbbildschirm, geeignet für Arbeitsumgebungen bei starkem oder schwachem Licht
● Hochleistungs-Lithiumbatterie, kann 8-10 Stunden ununterbrochen arbeiten
● Echtzeit-Uhr-Aufzeichnung: Echtzeit-Fehlerdetektionsdatum, Zeitverfolgungsaufzeichnung und -speicherung
● Schutz bei Stromausfall, gespeicherte Daten können nicht verloren gehen
● Fehlerdetektionsparameter können automatisch getestet oder voreingestellt werden
● Digital Reject, beeinflusst nicht die Verstärkung und Linearität
● Verstärkungskompensation: Db-Dämpfung kann für Oberflächenrauheit, gekrümmte Oberflächen, Fernfehlererkennung von dicken Werkstücken usw. korrigiert werden.
● Kann den Fehlerdetektor per Software am PC bedienen und so das Ziel eines computergesteuerten Fehlerdetektors zur Erkennung erreichen
Technische Spezifikation
| Anzeige |
7-Zoll-TFT-Farbbildschirm, 800*480 Auflösung |
| Betriebsart |
Taste, Drehknopf, Touchscreen |
| Stromversorgung |
Lithium-Ionen-Akku |
| Batteriekapazität |
5,0 Ah |
| Spannungsversorgung |
12V |
| Strommenge |
1 |
| Arbeitszeit |
≥8 Stunden |
| Adaptereingang |
DC100～240V 50Hz/60Hz |
| Adapterausgang |
AC 12V |
| Adapterleistung |
36W |
| Datenspeicherung |
SD-Karte (16G) |
| Alarm |
1 |
| Arbeitstemperatur |
-10℃～45℃ |
| Lagertemperatur |
-20℃～60℃ |
| IP-Schutzart |
IP65 |
| Abmessungen |
245*155*55mm |
| Gewicht |
1,18 kg (einschließlich Batterie) |
| Konventionelles UT-Modell |
| Sondenanschlussart |
LEMO 00 |
| Kanaltyp |
Einkanal |
| Kanalanzahl |
500 Gruppen (skalierbar) |
| Impulstyp |
Negative scharfe Welle |
| Sendespannung |
50～350V, Schrittweise in 50V |
| Dämpfung |
560Ω |
| Verstärkung |
0~110dB, Schritt: 0,5/2/6/12dB |
| Feinabstimmung der Verstärkung |
-4~+4 |
| Oberflächenkompensation |
Gesamter Verstärkungsbereich |
| Arbeitsfrequenz |
0,5~20MHz； |
| Sondentyp |
Einzel-, Doppel-, Durchgangs-, Immersionstyp |
| Filter |
Drei optional:
1~4MHz/0,5~10MHz/2~20MHz
|
| Detektionsmodus |
Negativ/Positiv/Zwei-Wege/RF |
| Reject |
0~80%, Schritt 1% |
| Messbereich |
0~15000mm, Mindestanzeigebereich: 15mm (in Stahl) |
| Materialgeschwindigkeit |
100~20000m/s |
| Impulsverschiebung |
-10~1000mm |
| P DELAY |
0~200us |
| X-VAL |
0~100mm |
| Leitfaden |
Schweißnaht-, Blech-, Schmiedeteilprüfung |
| Testpunkt |
Peak/X-val/J val |
| Messung |
Gate: Amplitude, Amplitude dB-Wert, Bereich, horizontaler Abstand, vertikaler Abstand, der Differenzwert zwischen A- und B-Gate
Cursor: 2 Kreuz-Cursor, kann den horizontalen und vertikalen Abstand und den Abstand zwischen den Cursorn testen (unter B-Scan-Funktion)
|
| Gate |
Gate-Start: gesamter Bereich |
| Gate-Breite: gesamter Bereich |
| Gate-Pegel: 10~90%, Schritt: 1% |
| Kurve |
DAC, maximal sechs Kurven, erfüllen NB/T 47013, GB/T 11345, GB/T 29712 und andere Standards |
| TCG, maximal sechs Kurven |
| AVG |
| Andere Funktionen |
Vollbild, Cursor-Schalter (Bereich/Höhe/Horizont), Einzel-/Dauer-Auto-Gain (10~100%, Schritt 10%), Echo-Vergleich, Echo-Voll, Peak-Envelope, Peak-Memory, Schnellscan, Außenmodus, Screenshot |
| Peak-Freeze/Riss-Tiefe/Gate-Erweiterung//Oberflächenmodifikation/B-Scan/Flachschweißnaht-Simulation//Video |
| Alarm |
Ton- und Lichtalarm |
| Empfindlichkeitsreste |
≥65dB (200mm—Φ2FH, 2.5PΦ20) |
| Horizontaler Linearitätsfehler |
≤0,3% |
| Vertikaler Linearitätsfehler |
≤3% |
| Amplitudenlinearitätsfehler |
≤±2% |
| Dämpfungsgliedgenauigkeit |
20dB ±1 dB |
| Dynamikbereich |
≥32dB |
| Fernauflösung |
≥26dB |
| Geräuschpegel |
＜40×10-9 V/ |
