NDT-Instrument Digitales Radiographie (DR)-System
Merkmale:
Erfüllt die neueste NB/T 47013.11-2015 Norm
Digitale Transformation des Echtzeit-Röntgenbildgebungssystems
Vor-Ort-tragbare digitale Bildinspektion
16-Bit-High-Dynamic-Range
120 μm Pixel, hohe Auflösung 4,0 lp/mm
CsI-Cäsiumiodid-effiziente Röntgenbildumwandlung
25 cm x 30 cm Bildfeld

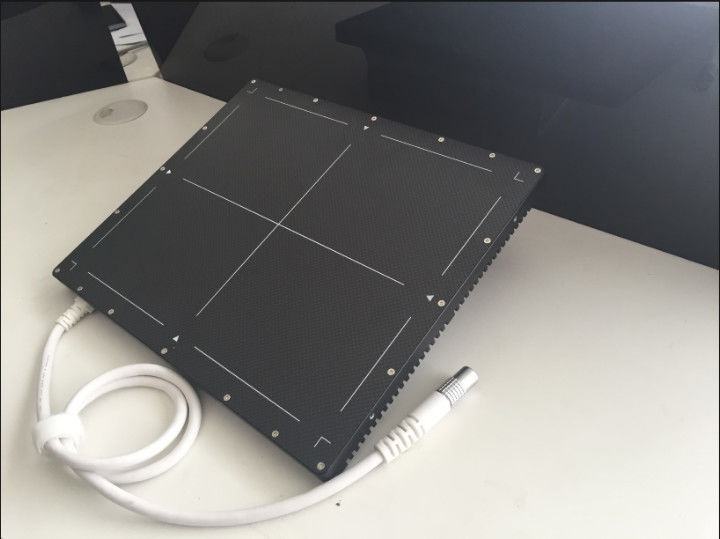

1-Industrieller digitaler Röntgen-Flachdetektor
Grundparameter:
| Modell |
HDR-2530 |
| Pixelgröße |
120 μm |
| A/D-Wandlung |
16 Bit |
| Szintillator |
CsI:TI oder GOS |
| Dynamikbereich |
>12000:1 |
| Grenzwertige räumliche Auflösung |
4,0 lp/mm |
| Bildbereich |
250 mm x 300 mm |
| Pixelmatrix |
2560x2048 |
| Leserate |
2s |
| Energiebereich |
20-320 kV |
| Abmessungen |
333 mm x 282 mm x 15 mm |
| Gewicht |
2 kg |
| Datenschnittstelle |
Gigabit |
2——Software zur digitalen Bildverarbeitung und -verbesserung
Integration von Bildverbesserungs- und Speichersystemen. Derzeit sind die praktischsten Verarbeitungs- und Filterfunktionen speziell für Echtzeit-Röntgenbildgebungssysteme konzipiert, wodurch die Empfindlichkeit verarbeiteter Bilder im Durchschnitt um 0,6 % - 0,8 % erhöht werden kann. Mit Hilfe des Hochgeschwindigkeits-Ethernet-Anschlusses können Sie statische und dynamische Bilder gleichzeitig erhalten und diese im 8/16-Bit-Bildformat speichern. Sie können direkt auf DVD-Discs gebrannt werden, um Testdaten dauerhaft zu archivieren und zu überprüfen, wodurch Testkosten und Archivraum gespart werden.
Tablet-Verbindung und -Steuerung
Gigabit-Netzwerk-Flachbildanschluss und Anzeige des Verbindungsstatus und -fehlers
Offset-/Gain-/Schlechtpixelkorrektur
Offset-/Gain-/Schlechtpixelkorrektur, ob überlappend oder nicht, kann ausgewählt werden
Anzeige des Seitenverhältnisses
Aktuelle Bildfrequenz-Erinnerung
Anzeige des Softwareverarbeitungsfortschritts
Pixel-Grauwertanzeige
Echtzeit-Bildanzeige und -verarbeitung
Echtzeit-ROI-Schnellgraustufenabbildung, die eine schnelle Beobachtung effektiver Bilder des interessierenden Bereichs ermöglicht
Echtzeit-Anzeige der Integralrauschreduzierung: 2/4/8 Bilder optional
Echtzeit-Anzeige der Algorithmusverarbeitung: Negativfilm/Farbe/Binarisierung
Echtzeit-Anzeige der Bildschärfung und -verbesserung
Bildintegrationserfassung: 8/16/32/64/128/256 Bilder Überlagerung
Kontinuierliche Videoaufzeichnung: optionales Komprimierungsformat
Bild-/Video-Benennung und automatische Sequenzzusammenstellung des Namens
0-65536, 16-Bit-Graustufenanpassung
Gamma-/Kontrast-/Helligkeits-/Schwellwertanpassung
Bildinformationsmarkierung, mehrere Inhalte sind optional
Verarbeitung statischer Bilder
ROI-Schnellgraustufenabbildung, die eine schnelle Beobachtung effektiver Bilder des interessierenden Bereichs ermöglicht
bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm-Dateilesung
Graustufen-/Negativfilm-/Falschfarben-/Binarisierungs-/Schärfungs-/Verbesserungsalgorithmusverarbeitung
Lupe, 1-5-fache Vergrößerungsbeobachtung
Bildumkehrung
Gamma-/Kontrast-/Helligkeits-/Schwellwertanpassung
Größenkalibrierung und -messung, und die erforderlichen Informationen können auf dem Bild markiert werden
Automatische Überprüfung des Duplex-Draht-Bildqualitätsindikators (optional)
Erfüllt die Anforderungen der NB/T 47013.11-2015 "Zerstörungsfreie Prüfung von Druckgeräten - Röntgen-Digitalbildgebungstest", automatische Überprüfung des Doppel-Filament-Bildqualitätsindikators und kann das SNR bestimmen.
