Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A

Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A
Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A

Großes Bild :  Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A

Produktdetails:
Place of Origin: CHINA
Markenname: HUATEC
Zertifizierung: ISO
Modellnummer: HMP-6000A
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Packaging Details: Wooden
Payment Terms: T/T, Western Union
Supply Ability: 500PCS

Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A

Beschreibung
Current: AC Circumferential magnetizing current(A): 5500
Maximaler Durchmesser der Spirale ((mm): 500 Max.pole: 1000
Hervorheben:

Magnetpulverprüfungsausrüstung

,

Fluoreszierende magnetische Partikelfehlererkennungsanlage

,

NDT Magnetfehlererkennung

Maschine zur Fehlererkennung von fluoreszierenden magnetischen PartikelnHMP-6000A



Arbeitsprinzip

Bei der Magnetpartikelfehlererkennung wird die Wechselwirkung zwischen dem Magnetleckagefeld und dem Magnetpulver am Defekt des Werkstücks verwendet.die den Unterschied zwischen Oberflächen- und Oberflächenfehlern von Stahlprodukten (z. B. Risse) ausnutztDie Magnetfeldverzerrungen bei der Diskontinuität dieser Materialien werden durch die Magnetisierung verursacht.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,- magnetische Pulveransammlung am Defekt - magnetische Markierungen unter geeigneten Lichtverhältnissen, die Ort und Form des Defekts zeigen



Anwendung

Fluoreszierende magnetische Partikelfehlererkennungsmaschine wird verwendet, um die Oberfläche und die Oberfläche in der Nähe von ferromagnetischen Werkstücken (z. B. Bolzen, Nadeln, Buschen, Zahnräder, Zahnradringe, Kurbelwelle usw.) zu erkennen.) aufgrund von Schmiederei, Löschung, Schleifen, Müdigkeit durch Risse und Schlackeinschlüsse und andere geringfügige Mängel.

Technischer Parameter

Messbereich: Durchmesser (φ400 mm), Länge 1000 mm

Nachweismethode: Fluoreszenz- oder Nichtfluoreszenz-Magnetpartikel-Erkennung

Magnetisierungsmodus: Umfangs-, Längs- und Verbundmagnetisierung

Elektrodenabstand: 0 bis 1000 mm (verstellbar)

Klemmmodus: pneumatische Klemmung

Magnetisierstrom: 0~6000A

Demagnetisierungseffekt:5 А/cm

Nachweisempfindlichkeit: A1-Standardprüffilm (15/50) deutlich angezeigt

Stromversorgung: Dreiphasige 5-drahtige Wechselstrom 380V 50Hz

Prüfparameter
Aktueller Name Klimatisierung
Umkreis magnetisierender Strom (A) 5500
Längsmagnetisierungsmethode Elektromagnetisches Joch, Spirale im Inneren der Elektrodenbox
Längsschnittmagnetisierungsstrom (A) ¥50
Maximaler Durchmesser der Spirale ((mm) 500
Max. Pole-Distanz ((mm) 1000
Kontrolle Handbuch
Betriebsschnittstelle ((*) Berührungsschirm
Klemmen ((*) Luftfahrzeuge
Elektrodenkopf 2 PCS
Drehmodus Elektrisch
Wechselstrommagnetisierungsmethode Umkreismagnetisierung, Längsmagnetisierung, Verbundmagnetisierung
Wechselstromdemagnetisierungsverfahren Automatische Dämpfungsdemagnetisierung
Sprühzeit Handbuch
Magnetisierungszeit Jedes Mal
Rotationsbeobachtungszeit Kreis
Demagnetisierungszeit Jedes Mal
Fangenbox Volumen 40L; mit Walze ausgestattet, Mischfunktion,
Filter aus rostfreiem Stahl, doppelte Verwendung für Öl und Wasser
Weißlichtbeleuchtung ¥1000 lx
Aktueller Messfehler ≤ ± 10%
Luftquelle 0,08-0,1MRa
Macht Drei-Phasen-Fünf-Draht,380V±10%,50Hz
Gesamtgröße ((mm) Längen:2500
Breite: 800 mm (Dunkelraum nicht erforderlich)

Durchführungsstandard

Magnetische Partikelfehlererkennungsanlage: GB/T8290-2011

Beobachtungsbedingungen für die Prüfung magnetischer Partikel: GB/T 5097-2020/ISO 3059:2012

American Society for Materials and Testing: Magnetische Partikelprüfmethode ASTM E1444-01

Europäische Union, internationale Norm: DIN EN ISO 9934-2-2003

Standardkonfiguration

1 Hauptmaschine mit Fluoreszenzmagnetpartikelfehlererkennung

Magnetische Aufhängungsspritzrückgewinnungssystem 1 Satz

Ein Gaussmeter

1 Magnetkonzentrationsmessröhre in Suspension

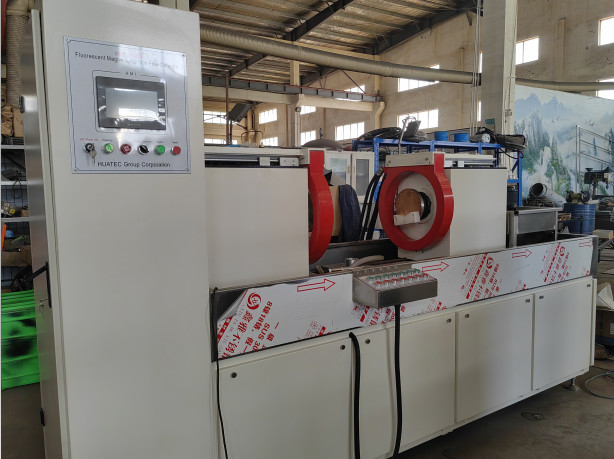

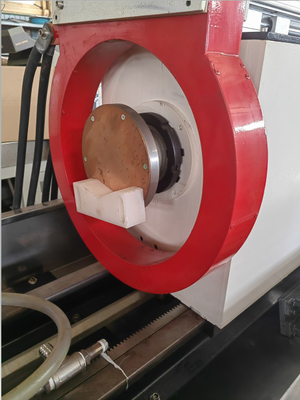

Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A 0Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A 1

Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A 2Fluoreszierende magnetische Partikelfehlererkennungsanlage HMP-6000A 3
