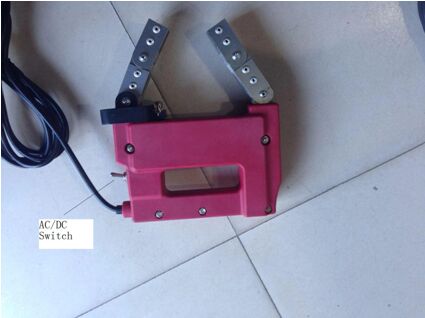

Elektromagnetische 110V/220V-Yoke-Kit AC&HWDC

Elektromagnetische 110V/220V-Yoke-Kit AC&HWDC

Ein Überblick über das elektromagnetische Wechselstrom-HWDC-Joch
Die HCDX-230-Serie ist ein langlebiges, hochfestes magnetisches Joch für AC-, AC/DC- und DC-Schaltermodelle, das für die Erkennung von Oberflächen- und Unterflächenanzeigen in den schwierigsten Anwendungen entwickelt wurde.

mit einer verschlossenen chemikalienbeständigen Konstruktion, artikulierbaren Beinen, die sich an jede Form des Teils anpassen, und einem robusten, belastungsfreien, zwölf Fuß langen Kabel für den Einsatz im Feld,Der HCDX-230 ist ideal für die Inspektion von Schweißschlägen und andere Fernprüfungen geeignet..

Die Festkörpersteuerung ermöglicht es dem Bediener, Wechselstrommagnetfelder für Oberflächenanzeigen oder Gleichstrommagnetfelder für Unterflächenanzeigen zu verwenden, um alle Prüfbedürfnisse zu erfüllen.

Der Magnetpartikelfehldetektor des Ladetyps weist die Eigenschaften einer kompakten Struktur, einer angemessenen Anordnung, einer geringen Größe, eines leichten Gewichts und einer bequemen Portabilität auf.Der Fehlerdetektor kann direkt in Wechselstrom verwendet werden, und kann auch für die Wechselstrommagnetisierung Stromversorgung (AC Batteriepack) und Gleichstrommagnetisierung Stromversorgung (DC-AC Wechselstromumrichter Batteriepack), die effizient und tragbar ist verwendet werden.Es eignet sich für die Prüfung von RumpfschweißDieses Gerät eignet sich für Stahlkonstruktionsteile der Energie, Metallurgie, Petrochemie,Maschinenbau und andere Industriezweige, wie zum Beispiel Kessel, Druckbehälter, Druckrohr, Schiffskörperschweiß und Schweißstruktur verschiedener Arten von ferromagnetischen Stoffoberflächen und magnetische Partikelfehlererkennung von Oberflächenfehlern.

Dieses Gerät entspricht den Normenvorschriften JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."technischer Zustand des defekten Detektors für elektromagnetisches Joch".

AC-Funktion für Oberflächenprüfungen
HWDC-Funktion für Untergrundprüfungen

Produktmerkmale
Versiegelte, langlebige Konstruktion
Chemikalien und Abriebsbeständig
Alternative AC- und HWDC-Betriebsmöglichkeiten für Oberflächen- und Unterflächeninspektionen
Überschreitet die ASTM-Hochspezifikationen

Die drei Stromversorgungsarten können frei gewählt werden:
Es gibt Orte, die direkt an eine Wechselstromversorgung angeschlossen sind, die direkt an eine Wechselstromversorgung angeschlossen werden können.
Es ist möglich, die Wechselstrommagnetisierung über den Schalterschlüssel zu verwenden, um HWDC-Strom ohne Batterie zu versorgen
Wenn die Hebekraft nicht ausreicht, wird die Leistung automatisch abgeschaltet, um die Empfindlichkeit der Fehlererkennung sicherzustellen.
Die Leistungsanzeigefunktion kann die aktuelle Batterieleistung anzeigen und hat die Funktion des Schall- und Lichtalarms.
Ein integrierter Mikrocomputer-Chip stabilisiert die Ausgangsspannung und gewährleistet die Empfindlichkeit.
Magnetisierungsanpassung
Spezielle Arbeitswaage kann Batteriepack, Magnetsuspension, Kontrastmittel, Yoke-Sonde usw. tragen.
Technischer Parameter
Betriebstemperatur: -10 ~ +40 °C
Speichertemperatur: -20 ~ 50 °C
Relative Luftfeuchtigkeit:< 80% Nichtkondensation
Anstieg der Arbeitstemperatur: < 18 C
Vorübergehende Belastung: > 50%
Empfindlichkeit: A1-Standardprüfstück mit 15/50-Rillen deutlich angezeigt.
Mindesthebeleistung mit Wechselstromleistung:> 4,5 kg (44N)
Gleichstrom-Mindesthebeleistung:> 18,1 kg (177 N)

Modellleitfaden

1. Technische Spezifikationen


HCDX-230E Wechselstromschalter
Magnetische Pulverfehldetektor-Wirt 1
Stromleitung 1
Messgerät 1
3A (AC-DC-Schaltwandler)
Bescheinigung Nr. 1
Anleitung 1

Fehlerbeispiele: Fehlerort:
Einschlüsse Nähte Oberfläche und Unterfläche Ideal für: Ermüdungsrisse
Schrumpf-Risse Tränen Runden Feldversuche
Schweißschlacke Schleifspalten Betriebskontrollen
Auslöschen von Rissen Anspruchsvolle Umgebungen
Schweißprüfung
