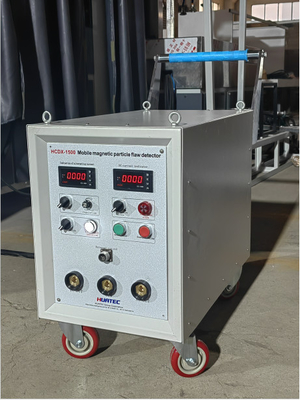

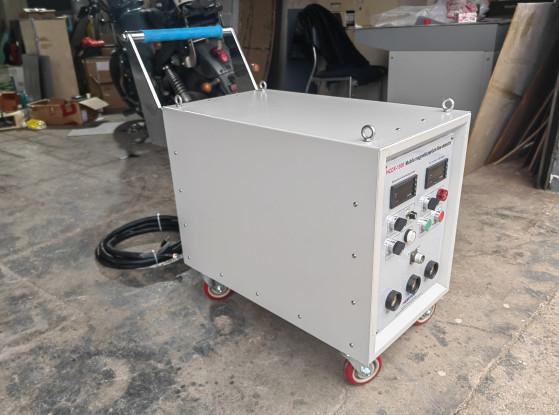

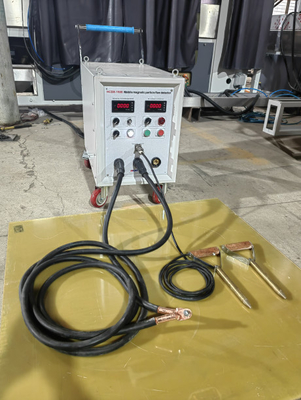

HCDX-1500 0~1500A Wechselstrom-/Gleichstrom-beweglicher magnetischer Partikelfehldetektor
Ich...Technische Spezifikation
| Wechselstrommagnetisierung |
AC 0~1500A (wirksamer Wert) kontinuierlich einstellbar, kurzzeitige intermittierende Leistung mit Schaltphasenregelung; |
| HWDC |
0~1500A (zweimal so hoch wie der Durchschnitt) kontinuierlich einstellbar, kurzzeitige Intermittenzleistung; |
| mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W |
AC/HWDC 1500A~0 kontinuierlich einstellbar, die Demagnetisierungszeit verkürzt sich mit der Abnahme des Stroms; |
| Ausgangskabel |
2 flexible Kupferkernkabel (120 mm2) von 3 Metern |
| Stromversorgung |
220V (Zweiphasiges Dreiladersystem) ±10%, 50Hz, Sofortstrom beträgt etwa 100A |
| Abmessungen |
750 ((L) × 420 ((W) × 900 ((h) mm; (ohne Griff) |
| Remanenzstabilität |
≤ ± 5%; |
| Gewicht |
etwa 120 kg. |
II.Strukturcharakteristik
Für die Stromzufuhr ist ein 10 Quadrat-Drei-Kern-Kabel ausgestattet, dessen ein Ende mit dem oberen Ende des Schaltwerks verbunden ist,und das andere Ende ist mit dem Lüftungsschalter auf der Stromverteilplatte verbunden., auch der Körper ist geerdet.
Die RD- und BK-Leiter des Dreikernkabels sind an den Stromphasenleiter und der BU-Leiter an das schützende Erdungskabel angeschlossen.
Eingebaute Sicherungsvorrichtung. Schalten Sie die externe 220-Volt-Stromversorgung ein, schalten Sie den Stromschalter des Geräts ein und schalten Sie den Hauptkreislauf an.
Für den einfachen Abbau und Austausch des Ausgangskabels wird ein schneller Stecker zum einfachen Anschluss der Magnetisierungsspule oder Stützsonde verwendet.

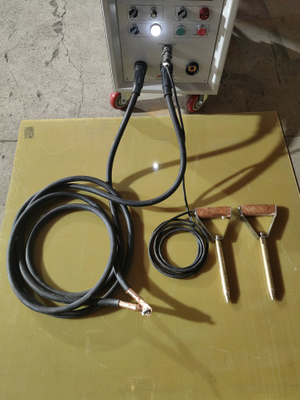

Der Sondenkopf des Stützstäbels ist ein abnehmbarer Kupferkopf, der durch das Kupfernetzpad mit dem Werkstück in Berührung kommen kann, so dass er nicht anfällig für Ausfälle durch schlechten Kontakt ist.Eine Stabsonde mit einem Schaltknopf hat ein Dreikernkabel, das durch einen runden Flugzeugstecker an eine runde Steckdose in der Mitte des Panels angeschlossen istDer Schalter auf der Stützstange kann als grüne Taste auf der Bedienung verwendet werden.Der runde Flugzeugstecker auf dem Dreikernkabel ist an die runde Steckdose in der Mitte der Kupferstange angeschlossen, und der Fußschalter kann mit dem grünen Knopf auf der Bedienungskarte angeschlossen werden.
V.Anwendung und Verwendung
1. Vor dem Gebrauch beachten und achten
Bitte lesen Sie diesen Gebrauchsanweisung im Detail. Zum ersten Mal oder lange vor dem Gebrauch, bitte überprüfen, ob die äußeren Teile gut intakt sind,Sie können auch die Abdeckung öffnen, um zu überprüfen, ob sich irgendwelche der inneren Teile los, aber bitte demontieren und montieren Sie keine Teile ohne Erlaubnis.
Es sollte in einer trockenen, sauberen, gut belüfteten Umgebung ohne Säure oder Alkali und andere ätzende Gase gelagert und verwendet werden.Diese Umgebung sollte keine hohen Temperaturen und starke Schwingungen oder Auswirkungen haben.
Bevor Sie die Stromversorgung einschalten, überprüfen Sie bitte, ob die Stromversorgung mit der erforderlichen Stromversorgung übereinstimmt und ob die Verbindung korrekt ist.und ob das Stromnetz und die Schaltkapazität die Anforderungen erfüllen
2. Verwendung und Betrieb
(1) Verbinden Sie das Stromkabel mit dem Stromnetz, das Stromverteilfach und den Hauptkreislauf mit dem Stromnetz
(2) Schalten Sie das "Power", "Power" Anzeigerlicht an, dann realisiert es Schaltkreissteuerung auf der Stromversorgung und Abgasventilator beginnt zu arbeiten;
(3) Wenn eine Wechselstrommagnetisierung erforderlich ist, wird der "AC/DC"-Selektorschalter in die "AC"-Position gedreht und der Stromregelknopf "Strom-ADJ" in die Mindest- oder entsprechende Position gedreht.
(4) Verbinden Sie den Kupferanschluss eines Endes von zwei 120 mm2 großen Kabeln mit der entsprechenden Ausgangsoberfläche der Maschine.und achten Sie auf das Kabel, um an das entsprechende Ausgangsende (AC-Ende oder DC-Ende) anzuschließen;
(5) Drücken Sie auf den Auslöserknopf des Panels oder den Fußschalter, der Auslöserkreis löst einen Impuls aus, um die SCR-Arbeit zu steuern und die AC-Magnetisierung zu überprüfen;
(6) Verbinden Sie die Stangelektrode mit dem Werkstück oder wickeln Sie das Kabel mit dem Werkstück oder mit der Technik der Schraubstange an.
(7) Drücken Sie den Auslöserknopf oder den Fußschalter, stellen Sie den Stromregelknopf so ein, daß der Ammeter den für die Fehlererkennung erforderlichen Stromwert anzeigt,und dann drücken Sie den Auslöser, um die Magnetisierung abzuschließen. Unter maximalem Strom wird eine externe magnetische Partikelinspektion durchgeführt, wobei die Magnetisierungszeit in der Regel weniger als 2 Sekunden beträgt.und es sollte mehr als 5 bis 10 Mal die intermittierende Zeit (weniger Magnetisierungszeiten), kann das Vielfache der intermittierenden Zeit entsprechend reduziert werden).
(8) Wenn eine Demagnetisierung erforderlich ist, schalten Sie einfach den Auswählschalter "Mag. / Demag. " auf den "Demag. " und führen Sie die oben genannten Schritte (1) bis (7) aus;
(9) Wenn Sie eine Halbwellen-Gleichstrommagnetisierung verwenden müssen, drehen Sie einfach den "AC/DC"-Selektionsschalter in die "DC"-Position, zu diesem Zeitpunkt die interne Arbeitsrelais KC1 Saugen, die Arbeit zu schalten.(Es ist zu beachten, dass das Ausgangskabel nach dem Umschalten auch das entsprechende Ausgangsende verwenden sollte)
(10) Bei Beendigung des Gebrauchs ist der Hauptschalter "Strom" und der Schalter der Stromverteilplatte auszuschalten und gegebenenfalls die externen Zubehörteile zu entfernen.
