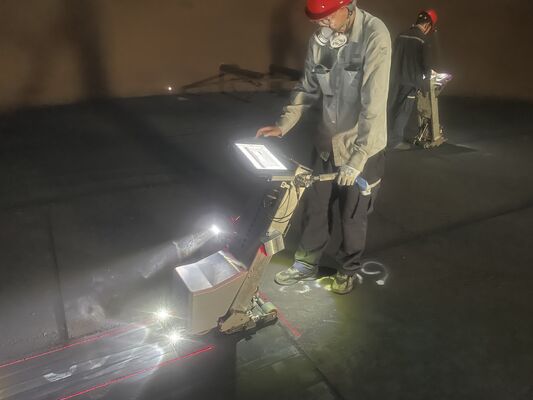

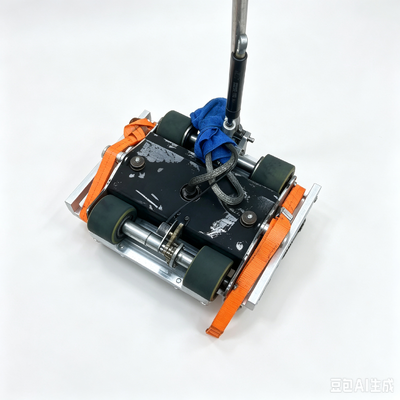

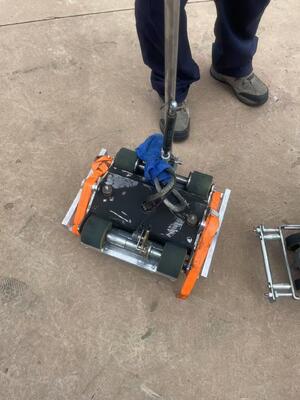

HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite

HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite
HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite

Großes Bild :  HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO, CE, GOST
Modellnummer: HMLF-2020
Zahlung und Versand AGB:
Min Bestellmenge: 1Stk
Kontakt

HMLF-2020 Tankbodenplatten-Magnetleckscanner mit 192 MLF-Hall-Sonden, 64 LMA-Hall-Sonden und 300 mm Scanbreite

Beschreibung
Prinzip: Leckageprinzip Fahrmethode: DC-Motorantrieb
Scangeschwindigkeit: 0,5 m/s (fest)
Hervorheben:

192 MLF Hall Coil Sonden Tank Bodenplatte Magnetische Leckage Scanner

,

64 LMA-Hall-Sonden-Magnetfluss-Leckage-Scanner

,

300 mm Scanbreite Korrosionserkennungsscanner

HMLF-2020 Tankbodenplatten-Scanner für magnetische Streufelder
Der HMLF-2020 Tankboden-Korrosionsscanner für magnetische Streufelder ist eines der weltweit fortschrittlichsten Systeme zur Erkennung von Tankbodenkorrosion, das mehrere Technologien integriert. Er wird hauptsächlich zur Erkennung von Tankbodenkorrosion mittels magnetischer Streufelder in der Erdöl- und Chemieindustrie eingesetzt. Das System verfügt über 192 MLF-Hall-Spulen-Sonden und 64 LMA-Hall-Sonden, die es ihm ermöglichen, Korrosionsdefekte im Tankboden zu erkennen und zu bestimmen, auf welcher Oberfläche (oberer oder unterer) sich der Defekt befindet. Die Kombination dieser beiden Erkennungsergebnisse erleichtert die Analyse der Korrosionsursachen, die Korrosionsprävention und die Risikobewertung erheblich.
Wichtige technische Merkmale
  • Geteiltes Design mit abnehmbarer Haupteinheit und Magnetteilen für einfache Demontage und bequemen Transport
  • 256 Sensoren insgesamt
  • 300 mm Scanbreite
  • 500 mm Erkennungsgeschwindigkeit
  • Kann zwischen Defekten auf der oberen und unteren Oberfläche unterscheiden
  • Nach vorne gerichtete Fern- und Abblendlichtscheinwerfer
  • Beleuchtung von Defektstellen mit Laser-Indikatorlinie
  • Blinkendes Fluglicht zur Anzeige des Geräteplatzierungsortes
  • Zwei Laser-Indikatorlinien für die Vorwärtsbewegung des Geräts
  • Handy-Ladeanschluss
  • Tablet-Ladefunktion
  • Optionaler 54-Ah-Lithium-Akku mit hoher Kapazität für über 8 Stunden Akkulaufzeit
  • 12-Zoll-Robust-Touchscreen-Computer, leicht und einfach zu tragen
  • Echtzeit-Datenerfassung und -analyse
  • In Deutschland gefertigter Präzisionsmechanik-Encoder mit 3 mm Längenfehler
  • In Deutschland importierter Motor für reibungslosen Betrieb und zuverlässige Qualität
  • Windows 10/11-Systeme zeichnen automatisch CAD-Grafiken der gesamten Tankbodenplatte, lokalisieren korrodierte Bereiche und verwenden Farbcodierung für den Korrosionsgrad
  • Dickenmessung, Vakuumkammer und Magnetpulverprüfung können zu den Grafiken der Tankbodenplatte hinzugefügt und umfassend in Berichten angezeigt werden
  • Vergleichs- und Überlagerungsfunktion zum Vergleich aktueller Ergebnisse mit früheren Erkennungen
  • Patch-Design und statistische Funktionen zur Unterstützung der Tankwartung
  • Hydraulikstangen ermöglichen einfaches Anheben der Magnetbrücke von der Grundplatte
Optionale Funktionen
  • Magnetentfernungs- und Aufbewahrungsdock, um zu verhindern, dass Magnete an ferromagnetischen Gegenständen haften
  • Dockingstation mit vier robusten Gummirädern zum einfachen Ziehen
  • Wagen für die Haupteinheit zum Bewegen der demontierten Haupteinheit ohne Tragen
  • Kollisionsschutzschalter zur Vermeidung von Kollisionen mit Hindernissen
  • Einstellbarer Einzelbetrachtungswinkel für Tablet-Computer
  • Einstellbare computergesteuerte und rotierende 2D-Betrachtungswinkelverstellung
  • Gerade Lenker-Bedienung
  • Motorradlenker-Steuerung
  • Kabelgebundene Bedienung
  • Kabellose Steuerungsfunktionalität
  • Bremsfunktion
Funktionen der Berichtssoftware
  • Automatisierte CAD-Erkennung und -Zeichnung
  • Patch-Design-Funktion
  • Funktion zur Erstellung von Testberichten
  • Analyse von Defektform und -größe
  • Durch Sichtprüfung, Ultraschall, Vakuumkammer und Magnetpulverprüfung erkennbare Defekte
  • Direkte Auflistung der Anzahl und Position von Defekten für jede Platte
Technische Parameter
Parameter Spezifikation
Prinzip Magnetisches Streufeldprinzip
Anzahl der Sonden 192 Stück MLF Hall-Spulen-Sonden und 64 Stück LMA Hall-Sonden
Scanbreite 300 mm
Maximale Scanlänge 30 Meter
Positionierungsgenauigkeit ±3 mm oder ±0,04 % (8 Meter Scanlänge)
Antriebsmethode Gleichstrommotorantrieb
Scan-Geschwindigkeit 0,5 m/s (fest)
Erkennungseffizienz 9 Quadratmeter/Minute
Dickenbereich Zeichenmodus: Maximal 12,5 mm
Automatischer Stoppmodus: 16 mm
Eigenschaften von transparenten Beschichtungen Starke Durchdringungskraft; kann nicht-ferromagnetische Beschichtungen bis zu 6 mm Dicke durchdringen
Maximale Empfindlichkeit 20 % Korrosion der Tankbodenplattendicke
Defektgenauigkeit ±5 % des Bewertungsäquivalents
Minimale Defekterkennungsfähigkeit Ø2 mm Loch mit einer Tiefe von 50 % der Plattendicke
Defekte an oberer und unterer Oberfläche Kann bestimmen, ob Korrosion auf der Ober- oder Unterseite der Grundplatte vorliegt
Datenspeicherung Computerfestplatte oder externe USB-Festplatte
Echtzeitanalyse Anzeige der Korrosionsgröße des Defekts, spezifische X/Y-Koordinaten und Position der Defektoberfläche
Stromversorgung 12-V-DC-Akkumulator mit 220-V-Betriebsspannungs-Smart-Ladegerät
Gewicht Ca. 45 kg
Software Echtzeit-Datenerfassungs- und -analysesoftware, Analyse- und Berichtssoftware
Grundkonfiguration
  1. Abnehmbare Haupteinheit: 1 Stück
  2. 12-Zoll-Robust-Touchscreen-Tablet: 1 Stück
  3. Test- und Analysesoftware: 1 Satz
  4. Grafische Berichtssoftware: 1 Satz
  5. Akkuladegerät: 1 Satz
  6. Computer-Montagehalterung: 1 Satz
  7. Computer-Befestigungsschrauben: 2 Stück
  8. Vergleichsprüfplatten: je eine von 6 mm, 8 mm, 10 mm und 12 mm
  9. Transportkisten: 3 Stück
Optionale Konfiguration
  • Magnetentfernungs- und Aufbewahrungsdock
  • Dockingstation mit vier robusten Gummirädern
  • Wagen für die Haupteinheit
  • Kollisionsschutzschalter
  • Einstellbarer Einzelbetrachtungswinkel für Tablet-Computer
  • Einstellbare computergesteuerte und rotierende 2D-Betrachtungswinkelverstellung
  • Gerade Lenker-Bedienung
  • Motorradlenker-Steuerung
  • Kabelgebundene Bedienung
  • Kabellose Steuerungsfunktionalität
  • Bremsfunktion
