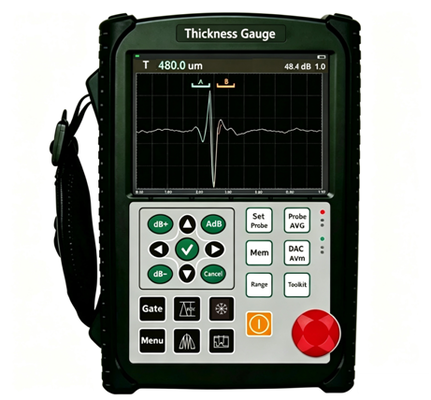

TG-5720 Ultraschall-Dickenmessgerät Misst die Dicke von Materialien wie Kunstmarmor

TG-5720 Ultraschall-Dickenmessgerät Misst die Dicke von Materialien wie Kunstmarmor
TG-5720 Ultraschall-Dickenmessgerät Misst die Dicke von Materialien wie Kunstmarmor

Großes Bild :  TG-5720 Ultraschall-Dickenmessgerät Misst die Dicke von Materialien wie Kunstmarmor

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO,CE
Modellnummer: TG-5720
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stk
Verpackung Informationen: In der Holzkiste
Lieferzeit: 10~15 Werktage nach Zahlung
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Stück pro Monat
Kontakt

TG-5720 Ultraschall-Dickenmessgerät Misst die Dicke von Materialien wie Kunstmarmor

Beschreibung
Produktname: Ultraschall-Dickenmessgerät Modell: TG-5720
Erfassungsbereich: 0,15 mm ~ 10 m Auflösung: >40 dB (5P14-Sonde)
Sondenarten: Geradstrahlsonde, Kristallsonde, Einstechsonde Stromversorgung: DC 9 V
Hervorheben:

Ultraschall-Dickenmessgerät

,

Zerstörungsfreies Testgerät

,

Dickenmessung von Kunstmarmor

TG-5720 Ultraschall-Dickenmessgerät Messen Sie die Dicke von Materialien wie künstlichem Marmor


★ Vollständige On-Screen-Anleitungen und dialoggeführte Interaktionen für die Prüfkopfkalibrierung und andere Vorgänge; keine manuelle Referenz erforderlich.

★ Wiederholrate: einstellbar von 16 Hz bis 10000 Hz für Hochgeschwindigkeitsscanning.

★ Extrem hohes Signal-Rausch-Verhältnis liefert klare, stabile Wellenformen. Spezielles Anti-Interferenz-Design ermöglicht zuverlässigen Betrieb unter rauen Arbeitsbedingungen.

★ 12-Bit-AD-Hochgeschwindigkeitssampling. Kompatibel mit 15 MHz-Prüfköpfen zur Erkennung kleinster Fehler mit überlegener Empfindlichkeit und Auflösung.

★ IP65-geschütztes Gehäuse aus Legierungs-Silikon-Verbundwerkstoff; robust, staubdicht und wasserdicht.

★ Bis zu 10 Stunden Dauerbetrieb mit einer einzigen Akkuladung.

★ Messauflösung bis zu 0,001 mm. Minimale messbare Dicke: 0,15 mm (Stahl), 0,05 mm (Kunststoff). Fähig zur effektiven Messung durch Beschichtungsschichten.


Technische Spezifikationen

Artikel

Spezifikation

Erfassungsbereich

0,15 mm ~ 10 µm (Longitudinalwelle in Stahl); Übertragungsmodus bis zu 30 µm (erweiterbar)

Schallgeschwindigkeitsbereich

100 ~ 20000 µm/s

Pulsrepetitionsrate

10‑3000 Hz, einstellbar

Dynamikbereich

≥38 dB

Vertikaler Linearitätsfehler

≤1,5%

Horizontaler Linearitätsfehler

≤0,2%

Auflösung

>40 dB (5P14-Prüfkopf)

Empfindlichkeitsreserve

>66 dB (Ø2-Bodenloch bei 200 mm Tiefe)

Digitale Unterdrückung

0‑80 %, ohne Beeinträchtigung der Linearität oder Verstärkung

Prüfkopfarten

Geradstrahlprüfkopf, Kristallprüfkopf, Penetrationsprüfkopf

Gates

Eingangsgate, Echo-Verlust-Gate; Einzel-Gate / Doppel-Gate-Modi

Alarm

Summeralarm, LED-Anzeigealarm

Stromversorgung

DC 9 V

Akkulaufzeit

10 Stunden

Abmessungen

250 × 165 × 40 mm

Gewicht

1,0 kg

Betriebstemperatur

‑10 °C ~ 50 °C

Relative Luftfeuchtigkeit

20 %–95 % RH

Pulsamplitude

100 V, 200 V, 300 V, 400 V, 500 V wählbar; breite Prüfkopfkompatibilität

Pulsbreite

Kontinuierlich einstellbar innerhalb von 0,03‑0,51 µs zur Anpassung an Prüfköpfe mit unterschiedlichen Frequenzen

Prüfkopfdämpfung

50 Ω, 100 Ω, 150 Ω, 400 Ω optional für unterschiedliche Empfindlichkeits- und Auflösungsanforderungen

Hardware-Echtzeit-Sampling

12-Bit-Hochleistungs-AD-Wandler, 400 MHz Abtastrate für hochauthentische Wellenformwiedergabe

Erfassungsmodi

Positive Halbwelle, negative Halbwelle, Vollwelle, HF-Erfassung

Prüfkopf-Frequenz

0,2 MHz ~15 MHz

Gate-Anzeige

Einzel-Gate / Doppel-Gate-Anzeige wählbar; Spitzenwertanzeige innerhalb des Gates

Gesamtverstärkung

110 dB; Schrittoptionen: 0,1 dB, 1 dB, 2 dB, 6 dB

Anschluss

BNC / LEMO optional



1           Hauptfunktionen

  • Ein-Tasten-Automatikkalibrierung
  • Hochpräzise Dickenmessung: maximale Auflösung 0,001 mm; Wiederholauflösung ±0,002 mm
  • Auto-Gain-, Echo-Hüllkurven- und Peak-Hold-Funktionen zur Verbesserung der Inspektionsleistung
  • 500 unabhängige Dickenmesskanäle (erweiterbar)
  • Speichern und Wiedergabe von bis zu 1000 A-Scan-Wellenformen und Datensätzen (erweiterbar); Export von Inspektionsberichten im PDF-Format; Berichte ohne spezielle PC-Software einsehbar
  • Unterstützung für externe USB-Flash-Laufwerke. Intern gespeicherte Daten können jederzeit exportiert werden; unbegrenzte Speicherung von Inspektionsdateien über externe USB-Laufwerke
  • Einstellbare Sendeimpulsbreite und -amplitude
  • Hochleistungs-umweltfreundlicher Lithium-Ionen-Akku; bis zu 10 Stunden Dauerbetrieb für Standardkonfiguration
  • Echtzeituhr: Inspektionsdatum und -zeit gestempelt und mit Daten gespeichert
  • Digitale Unterdrückung ohne Auswirkung auf Verstärkung und Linearität
  • Verstärkungskompensation: kompensiert dB-Dämpfung, die durch raue Oberflächen, Langstreckeninspektionen an dicken Werkstücken und andere Faktoren verursacht wird
  • Echo-Sequenzanalyse
  • Bild einfrieren / auftauen
  • Wellenformfüllung
  • Akkustatusanzeige
  • Aufnahmemarker
  • Wellenform-Farbmarkierung innerhalb von Gates
  • Gate-Zoom

2           Standardzubehör

‑ Ein Standard-Dickenmessprüfkopf

3           Optionales Zubehör
