TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester

TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester
TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester

Großes Bild :  TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: CE
Modellnummer: TG-4900DL
Zahlung und Versand AGB:
Min Bestellmenge: 1 PC
Preis: USD1668/set - USD1946/set
Verpackung Informationen: Kartonverpackung
Lieferzeit: 7-10 Werktage nach Eingang Ihrer Zahlung
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 10 Sätze/Monat
Kontakt

TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester

Beschreibung
Anzeigebildschirm: 2.4 Zoll 320×240 IPS_LCD Sondentyp: Einzelkristall, Doppelkristall
Maßmodus: P-E ((Pulse-Echo) 、E-E ((Echo-Echo)) Messbereich: 0.153200mm ((Längswellen-Kohlenstoffstahl)
Aktualisierungsrate: 4 Hz、8 Hz、16 Hz、24 Hz
Hervorheben:

Ultraschall-Dickenmessgerät mit Doppelsonden

,

ZfP-Tester zur Beschichtungsmessung

,

Live A&B Scan Dickenmessgerät

TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät mit Einzel- und Doppelkristallsonde zur Messung der Dicke durch Beschichtungen, ZfP-Tester


Das von der HUATEC Group entwickelte und produzierte Ultraschall-Dickenmessgerät TG-4900DL verfügt über einen OLED-Farbbildschirm mit integrierter A-Scan-Snapshot-Funktion und B-Scan-Dickenfunktion, Dickenmessung durch Beschichtungen, großem Datenspeicher und vielem mehr. Basierend auf dem Prinzip der Ultraschallmessung ist es ein tragbares industrielles zerstörungsfreies Prüfgerät mit hoher Präzision und hoher Auflösung.

Das Gerät kann in der Fertigung, Metallverarbeitung, chemischen Industrie, Wareninspektion und anderen Prüffeldern weit verbreitet eingesetzt werden. Neben der genauen Messung aller Arten von Platten und bearbeiteten Teilen kann es auch alle Arten von Rohren und Druckbehältern in Produktionsanlagen überwachen, um ihren Dünnungsgrad nach Korrosion während des Gebrauchs zu überwachen. Es ist ein unverzichtbares Gerät in der zerstörungsfreien Prüfindustrie.

Alle Modelle dieser Geräteserie sind standardmäßig mit einer A-Scan-Snapshot-Funktion ausgestattet, die den Benutzern hilft, die Messung besser zu kontrollieren und falsche Messungen aufgrund von Materialeigenschaften zu vermeiden. Dieses Dickenmessgerät verfügt über die Funktion der Messung durch Beschichtungen: Wenn sich eine Beschichtung oder eine Lackschicht auf der Oberfläche des zu messenden Materials befindet, kann die tatsächliche Dicke des Werkstücksubstrats ohne Schleifen und Beschädigen der Oberflächenbeschichtung des Werkstücks ermittelt werden.

Grundlegende Parameter


Bandbreite 1MHz～20MHz
Empfangsverstärkung 96dB, Schrittweite 1dB oder 6dB
Filter Breitband, 5M, 10M, 15M
Aktualisierungsrate 4Hz, 8Hz, 16Hz, 24Hz
Auflösung X.X (0,1 mm), X.XX (0,01 mm) X.XXX (0,001 mm)
Messbereich 0,15～3200 mm (Längswelle Kohlenstoffstahl)
Anzeigemodus Normal, Differenz, Maximalwert-Erfassung
Erfassungsmodus Vollwelle, positive Halbwelle, negative Halbwelle, RF, Invertiert zu RF
Messmodus P-E (Sende-Echo), E-E (Echo-Echo)
Kalibrierungsmodus Automatische Nullpunktkalibrierung, automatische Schallgeschwindigkeitskalibrierung
Datenspeicherung 520 Dateien können gespeichert werden, und jede Datei kann 252 Dickenwerte aufzeichnen
Zusatzfunktionen Auto Gain, Auto Range, Auto Blanking E, Auto Freeze, Auto Shutdown (Ruhezustand), Summer-Alarm, Kommunikation mit dem Host-Computer
Schnittstelle der Sonde DUAL LEMO-00C5
Sondentyp Einkristall, Doppelkristall
Pulsmodus Rechteckwellen, zweiseitige Wellen
Sende-Spannung 25～300V, 25V Schrittweite
Pulsbreite 25～300ns, 5ns Schrittweite
Ausgangsschnittstelle MINI USB, Datenexport zum Host-Computer
Eingabemethode Tastenkombinationseingabe, unterstützt Kurz- und Langdruckerkennung
Anzeigebildschirm 2,4-Zoll 320×240 IPS_LCD
Batterie Zwei 1,5V AA-Batterien
Größe 153mm×76mm×37mm
Gewicht 228g, ohne Batterie
Sprache Chinesisch, Englisch
Einheit Metrisches System, Englisches System
Arbeitstemperaturbereich -10℃～55℃

Produktmerkmale

  • Englischsprachige Benutzeroberfläche ist optional
  • Unterstützt zwei Dickenmaßeinheiten: mm und Zoll
  • Unterstützt geplante automatische Abschaltung und Standby-Schlafmodus
  • Die Helligkeit des Bildschirms kann angepasst werden, um sich an verschiedene Messumgebungen anzupassen
  • Wenn die Sonde mit dem Werkstück gekoppelt ist, wird der Dickenwert in weißer Schrift angezeigt
  • Extremwertmodus: Erfasst den Maximal- und Minimalwert während des Messvorgangs
  • Großkapazitäts-Datenspeicherfunktion: kann 90000 Dickenwerte speichern (optional)

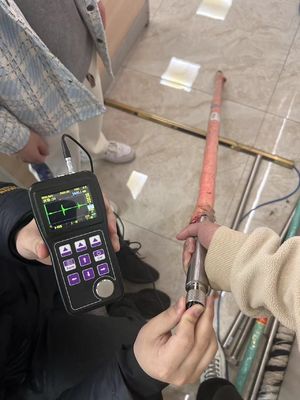

  • Kann die Beschichtung auf der Oberfläche des Werkstücks durchdringen und direkt die Substratdicke des Werkstücks messen (optional)
  • Auto-Gain und Auto-Gate: Das automatische Mess-Echo wird auf der A-Scan-Oberfläche angezeigt
  • Wenn sich der gemessene Wert von Grün nach Weiß ändert, wird dies von einem Summer-Ton begleitet
  • Dickenalarm: Die Alarm-Dickenbegrenzung kann eingestellt werden, und die Farbe der Dickenanzeige ändert sich dynamisch während des Alarms
  • B-Scan-Dickenfunktion: Der Benutzer kann die Änderung der Werkstückdicke im Laufe der Zeit direkt auf dem Bildschirm beobachten
  • Differenzmodus: Ermittelt die Differenz zwischen der aktuell gemessenen Dicke und der Nenn-Dicke sowie den Prozentsatz zwischen der Differenz und der Nenn-Dicke
  • Vom Benutzer wählbare Messauflösung: X.XXX, X.XX und X.X in metrisch, X.XXXX, X.XXX und X.XX in imperial
  • A-Scan-Snapshot-Funktion: Benutzer können die Ultraschall-Signalwellenform direkt auf dem Bildschirm sehen, um zu überprüfen, ob die Dickenanzeige korrekt ist, die Ursache des Problems zu analysieren und Lösungen zu finden

  • Standardkonfigurationen

    Name Menge
    Host TG-4900DL 1
    Sonde Optional
    Alkalibatterie 2
    Kopplungsmittel 1
    Instrumenten-Schutzbox 1
    Benutzerhandbuch 1
    Produktgarantiekarte 1
    Produktzertifikat 1












  • Optionale Konfigurationen


    TG-4900DL Sondenwahl
    Modell 5PΦ10 5Z20N 15P6
    Typ Doppelkristall 5M Einkristall 5M Einkristall 15M
    Frequenz 5MHz 5MHz 15MHz
    Durchmesser der Kontaktfläche 10mm 20mm 6,35mm
    Messbereich 1~400,0 mm 4～3200,0 mm 0,15～25,0 mm

    Zulässige Kontakt-

    Temperatur

    		 -10～70℃ -10～70℃ -10～70℃

  • TG-4900DL Live A&B Scan Ultraschall-Dickenmessgerät Einzel- & Doppelelement-Prüfkopf Durchmessung von Beschichtungen ZfP-Tester
