TG-5600DL Farb-Ultraschall-Dickenmessgerät 100000 Datenspeicher Mehrschichtdickenmessung zur Korrosionserkennung von Rohrleitungen und Druckbehältern

TG-5600DL Farb-Ultraschall-Dickenmessgerät 100000 Datenspeicher Mehrschichtdickenmessung zur Korrosionserkennung von Rohrleitungen und Druckbehältern

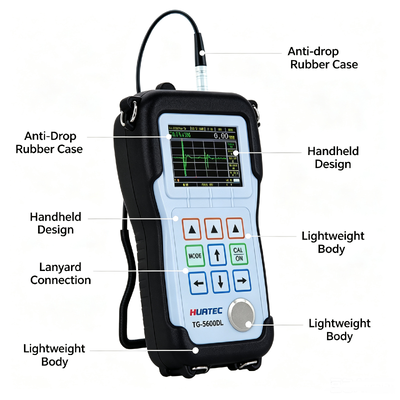

Das HUATEC TG-5600DL ist ein tragbares Ultraschall-Dickenmessgerät. Basierend auf den Funktionsprinzipien der Ultraschallmessung kann das TG-5600DL die Dicke verschiedener Materialien mit einer Genauigkeit von bis zu 0,001 Millimetern oder 0,0001 Zoll messen und wird in einer Vielzahl von Dickenmessanwendungen eingesetzt.

Benutzer können die Dicke von nur einer Seite des zu messenden Materials messen, ohne das Werkstück zu beschädigen.

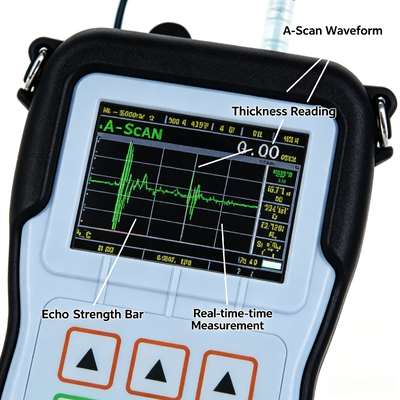

Das TG-5600DL kann gleichzeitig Dickenmesswerte und A-Scans anzeigen, sodass Benutzer Wellenformen überprüfen können. Die Echoanzeige hilft Benutzern, die Messung zu steuern, sodass der Dickenmessbereich groß ist, die Messwerte korrekt sind und materialbezogene Messfehler vermieden werden können. Die B-Scan-Funktion wird verwendet, um das Bodenprofil des zu messenden Werkstücks zu beobachten. Die Sonde bewegt sich entlang der Oberfläche des Werkstücks, um den Querschnitt des Werkstücks anzuzeigen.

Dieses Messgerät kann in der Fertigung, der Metallverarbeitungsindustrie, der Luft- und Raumfahrt, dem Eisenbahnverkehr, der chemischen Industrie, der Wareninspektionsindustrie und anderen Prüffeldern eingesetzt werden. Neben der genauen Messung einer Vielzahl von Platten und bearbeiteten Teilen können auch eine Vielzahl von Rohren und Druckbehältern in Produktionsanlagen überwacht werden, um ihre Ausdünnungsgrade nach Korrosion während des Gebrauchs weiter zu überwachen, was ein unverzichtbares Werkzeug in der zerstörungsfreien Prüfindustrie ist.

Die Speicherfunktion ist optional, je nach den unterschiedlichen Bedürfnissen der Kunden, und der integrierte Großkapazitäts-Datenlogger kann bis zu 100.000 Dickenmesswerte und 400 Wellenformen speichern. Weitere Funktionen können optional sein, wie z. B. Mehrschichtdickenmessung, Ultrahochauflösung, Weitbereichsdickenmessung, digitale Rauschunterdrückung und Fenstermodus, innere Wandoxidschicht, Echtzeitkommunikation, Mehrkanal und andere Optionen.

Hauptparameter

Hauptmessfunktionen

• Die meisten Materialmessungen können mit Einzelwandlersonden durchgeführt werden.

• Messbereich der Dicke: 0,01 mm ~ 38 m, abhängig vom zu messenden Material, der Sonde, den Oberflächenbedingungen, der Temperatur und der ausgewählten Konfiguration.

• Bestimmung der Schallgeschwindigkeit eines Materials mit unbekannter Schallgeschwindigkeit

• Hohe Auflösung: Die normale Anzeigauflösung beträgt 0,001 mm, die optionale Ultrahochauflösung kann 0,0001 mm erreichen.

• Messeinheiten: Millimeter, Zoll, Mikrometer und Mil.

• Hochtemperaturmessung: Temperaturen bis zu 500°C.

• System-Standardkonfigurationsmenü: Zur Benutzerfreundlichkeit wurde es gemäß den Standardbedingungen für die Verwendung der Sonde des Geräts eingestellt.

• Pause-Funktion: Ermöglicht Nachbearbeitungsoperationen. Bequeme Anpassung aller Parameter zur Erzielung stabiler Messdaten.

• Vollbild-Wellenformanzeigefunktion: Erhöht den Echoanzeigebereich um 20 %, was dem Bediener ein großes Fenstererlebnis bietet.

• Echointensitätsanzeige: Je stärker das Echo, desto mehr Indikatorbalken werden angezeigt, insbesondere die Ziffernanzeige, die nützlicher ist.

• Zeitbasierter B-Scan-Modus: Wird zur Beobachtung des Bodenprofils des zu messenden Werkstücks verwendet.

• Differenz-/Reduktionsratenmodus: Die Dickendifferenz relativ zum eingestellten Punkt wird angezeigt und als Prozentsatz der Reduktionsrate ausgedrückt.

• TDG zeitvariable Verstärkung: Der Anfangsimpuls oder das Schnittstellen-Echo kann durch Reduzierung der Anfangsverstärkung effektiv reduziert und das Boden-Echo der getesteten Probe durch Erhöhung der maximalen Verstärkung verstärkt werden, was die Messung erleichtert.

• Messmodus: Puls-Echo (P-E), Schnittstellen-Echo (I-E), Echo-Echo (E-E), Mehrfach-Echo (I-ME), Doppel-Echo-Verifizierung (E-EV)

Standardkonfiguration

Optionales Zubehör

Die Tabelle listet die Ausbreitungsgeschwindigkeit von Ultraschall in verschiedenen gängigen Materialien auf. Sie dient nur zur Referenz. Die tatsächliche Geschwindigkeit dieser Materialien kann aus verschiedenen Gründen von der Geschwindigkeit in der Tabelle abweichen, z. B. Materialzusammensetzung, bevorzugte Kornorientierung, Porosität und Temperatur usw. Um die beste Messgenauigkeit zu erzielen, sollte daher zuerst eine Probe aus einem bestimmten Material getestet werden, um die Geschwindigkeit des spezifischen Materials zu bestätigen.

Materialgeschwindigkeitsliste

Hinweis:Die obige Tabelle dient nur zur Referenz. Für die tatsächliche Geschwindigkeitskalibrierung siehe 6.2 Geschwindigkeitskalibrierung
