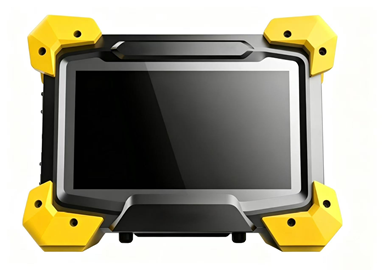

ACFM-X2 Wechselstromfeld-Messsystem Tragbarer ACFM-Rissdetektor für Metalloberflächen-Nahbereichsfehlerprüfung durch Lack-Epoxidbeschichtung

ACFM-X2 Wechselstrom-Feldmesssystem Tragbarer ACFM-Rissdetektor für Metalloberflächen-Nahbereichsdefekterkennung durch Lack-Epoxidbeschichtung

Anwendbare Materialien:

Ferromagnetische und nicht-ferromagnetische leitfähige Metalle, einschließlich Kohlenstoffstahl, Edelstahl, Aluminium usw.

Anwendbare Defekte:

Kann Oberflächenrisse und andere lineare Defekte effektiv erkennen

Nachweisstabilität:

Mindestrate der Defekterkennung von über 90%

Anwendungsbereich:

Erkennung von Oberflächen- und Nahbereichsdefekten in Metallstrukturen

Inspektionstiefe:

Maximale Tiefe für Kohlenstoffstahl beträgt 3 mm; für Edelstahl 5 mm; für Aluminium 8 mm

Zulässige Beschichtungstypen:

Nichtleitende Beschichtungen wie Farbe, Epoxidharz, Asphalt usw.

Geräteanforderungen:

Maximale Betriebszeit: 16 Stunden

Abmessungen des Hosts: 225 mm * 172 mm * 76 mm

Gewicht: ≤ 2,1 kg

Betriebstemperatur: -10° C bis 40° C

Betriebsfeuchtigkeit: ≤ 90 % relative Luftfeuchtigkeit

Hardwarefunktionsanforderungen:

Unterstützt mehrere Sondentypen, einschließlich Stiftsonde und Standardsonde

Unterstützt konventionelle Multi-Element-Array-Sonden (optional)

Unterstützt Hochtemperatursonde mit synchroner Temperaturkompensationsfunktion (optional)

Unterstützt Encoder zur Echtzeitaufzeichnung der räumlichen Verschiebung während der Inspektion

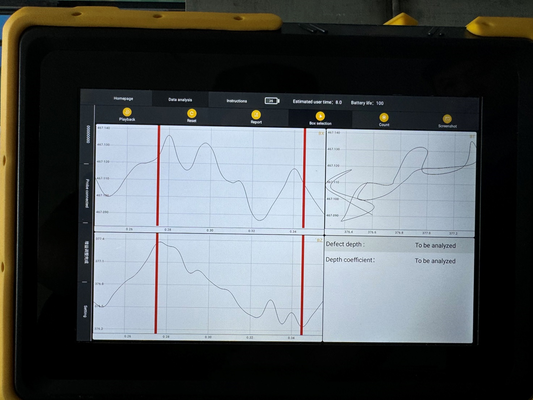

Kann Bx-Signal-Draufsicht, Bz-Signal-Draufsicht, Butterfly-Diagramm und Gradientendiagramm anzeigen

Unterstützt einstellbare Inspektionsfrequenz, Bereich 1 kHz - 10 kHz

Unterstützt einstellbare Signalintensität, entweder automatische oder manuelle Einstellung

Unterstützt Hot-Swapping von Sonden, ermöglicht Sondenaustausch während der Inspektion

Unterstützt Hot-Swapping und Trennung des Encoders

Scanfunktionen (z. B. Start, Stopp, Aktualisieren)

Unterstützt Sondentastenfunktion: Tasten an der Sonde können die Software steuern

Softwarefunktionsanforderungen:

Systemsoftware läuft auf der Android-Plattform (Chinesisch), fähig zur Gerätesteuerung, Signalerfassung, Analyse usw.

Die Software kann Statusinformationen wie Sondenverbindung, Inspektionsparameter, Akkustand anzeigen. Unterstützt die Erstellung neuer Projektdateien, die grundlegende Inspektions-Einstellungen, Inspektionsdaten und Inspektionsberichte enthalten

Unterstützt Import/Export von Projektdateien zur Anzeige oder Einstellung von Inspektionsparametern

Unterstützt Parameter-Einstellungen für Teiltyp, Material, Beschichtungsdicke, Schweißnahtbreite, Teiles-Temperatur usw.

Softwarefunktionsanforderungen:

*Bietet eine Funktion zur Empfehlung von Parametern, die geeignete Sonden und Parameter basierend auf den eingestellten Inspektions-Objektinformationen vorschlägt

*Bietet eine Funktion zur Instrumenten-Empfindlichkeitsanpassung, die eine Kalibrierung mit Standard-Prüfblöcken ermöglicht

*Bietet eine Funktion zur Kalibrierung des Defekt-Tiefenkoeffizienten, die die Einstellung des Tiefenkoeffizienten mit Referenz-Prüfblöcken ermöglicht

*Bietet eine Funktion zur Anregungsanpassung, die die Einstellung der Inspektionsfrequenz und des Anregungspegels basierend auf dem Inspektions-Objekt ermöglicht, mit automatischer Anpassung des Instrumenten-Gains

*Die vertikale Achse der Inspektionsschnittstelle unterstützt den Wechsel zwischen Folgemodus und festem Modus, jederzeit einstellbar

*Bietet eine Funktion zum Zoomen von Inspektionsbildern, die manuelles Zoomen und horizontales Ziehen zur Ergebnisbetrachtung ermöglicht

*Bietet eine Funktion zum Zurücksetzen von Bildern, die eine Wiederherstellung von gezoomten oder gezogenen Bildern mit einem Klick ermöglicht

*Unterstützt die Funktion zur Wiedergabe von Inspektionsbildern für mehrere Überprüfungen

*Bietet eine Markierungsfunktion. Durch Klicken auf die Markierungstaste während der Inspektion werden Trennlinien zum Inspektionsbild hinzugefügt, die in Berichten segmentiert angezeigt werden

*Unterstützt die Funktion zur Defektvermessung. Nach Identifizierung eines Defekts ermöglicht die Auswahl seines Bereichs die Berechnung der Defektlänge basierend auf Encoder-Daten. Die Tiefe von Oberflächenrissen kann basierend auf der Bx-Signalvariation berechnet werden

*Unterstützt benutzerdefinierte Inspektionsberichtformate und eine Funktion zum Exportieren von Berichten

*Unterstützt die Anzeige von Inspektionsberichten, Bildern und Daten aus historischen Projektdateien

Grundkonfiguration

Host-Einheit: 1 Einheit

Signal-Erfassungs- und Analyse-Software: 1 Satz

Stiftsonde: 1 Einheit

Standardsonde (mit Encoder): 1 Einheit

Sonden-Verbindungskabel: 1 Einheit

Ladegerät: 1 Satz

Benutzerhandbuch für das Produkt: 1 Satz

Qualitätsdokumentation: 1 Satz

Instrumentenkoffer: 1 Satz

Drei-Element-Array-Sonde: Optional
