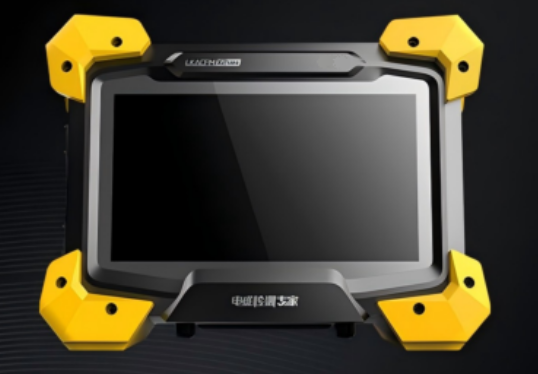

Wechselstromfeld-Messung (ACFM) zur Detektion von Oberflächen- und oberflächennahen Fehlern in Metallstrukturen

Lieferumfang

Gerätename

Intelligente Wirbelstrom-Fehlerprüfung (ACFM)
Prüfgerät

Menge

1 Satz

Hauptprüffunktionen

Anwendbare Materialien

Ferromagnetische und nicht-ferromagnetische leitfähige Metalle, einschließlich Kohlenstoffstahl, Edelstahl, Aluminium usw.

Anwendungsbereich

Detektion von Oberflächen- und oberflächennahen Fehlern in Metallstrukturen

Anwendbare Fehler

Kann Oberflächenrisse und andere lineare Fehler effektiv erkennen

Prüftiefe

Maximale Tiefe für Kohlenstoffstahl beträgt 3 mm; für Edelstahl 5 mm; für Aluminium 8 mm

Nachweisempfindlichkeit

Kann oberflächenoffene Fehler von bis zu 3*0,5*0,2 mm erkennen; kann Fehler erkennen, die denen auf einem Prüfstück für die Magnetpulverprüfung (MPI) A1 15/100 entsprechen

Detektionsstabilität

Mindestfehlernachweisrate größer als 90%

Zulässige Beschichtungstypen

Nichtleitende Beschichtungen wie Farbe, Epoxidharz, Asphalt usw.

Zulässige Beschichtungsdicke

Maximale Beschichtungsdicke ≤5 mm; bei Verwendung einer großen Spulenprüfung können Beschichtungen bis zu 10 mm Dicke geprüft werden

Scan-Geschwindigkeit

Maximale Scan-Geschwindigkeit ≤ 60 mm/s, minimale Scan-Geschwindigkeit sollte > 5 mm/s betragen

Kann Prüfungen bei Temperaturen bis zu 500°C durchführen, wenn mit einer Hochtemperatursonde gekoppelt

Geräteanforderungen

Display

7-Zoll-Multi-Touch-Display mit Hintergrundbeleuchtung

Auflösung

High-Definition-Display, Auflösung 1280*800

RAM

4 GB, erweiterbar auf 8 GB

Speicher

32 GB interner Speicher, erweiterbar auf bis zu 128 GB

Betriebssystem

Android OS (basiert auf Linux-Kernel)

Schnittstellen

1*USB3.0/USB2.0 HOST-Anschluss, 1*Type-C-Anschluss (nur zum Aufladen)

Netzwerkschnittstelle

Unterstützt Wi-Fi-Verbindung; erweiterbar zur Unterstützung eines 4G-Dongles

Ladeschnittstelle

Type-C-Anschluss, integriert mit FCP-Ein-/Ausgangs-Schnellladeprotokoll, AFC-Ein-/Ausgangs-Schnellladeprotokoll, DRP Try. SRC-Protokoll, PD3.1-Ein-/Ausgangs-Schnellladeprotokoll, QC2.0/QC3.0/QC3.0+ Ausgangs-Schnellladeprotokoll

Maximale Lade-/Entladeleistung: 45W
