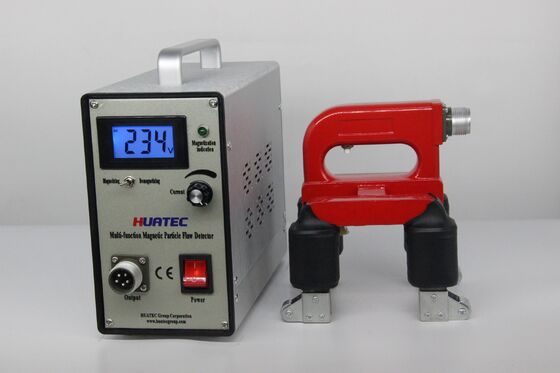

HCDX-D Komposit-Magnetpartikel-Fehlerdetektor, rotierendes Magnetfeld, Standard-D-Sonden-Schweißriss-ZfP-Prüfgerät
Einführung:
Der HCDX-D-Komposit-Magnetpulver-Fehlerdetektor verfügt über einen silikongesteuerten kontaktlosen Schalter mit geringem Rauschen, starker Magnetkraft, langer Lebensdauer und einfacher Bedienung, geeignet für den Einsatz vor Ort und im Labor. Das Instrument verfügt über eine kombinierte Konfiguration, und Benutzer können die Sonde je nach Bedarf frei wählen. Die Sonden vom Typ A, D, E und O können je nach Benutzeranforderungen konfiguriert werden. Insbesondere handelt es sich bei der Sonde vom Typ E um eine Kreuzjochsonde, die ein rotierendes Magnetfeld erzeugen kann, um eine umfassende Prüfung einer Vielzahl von geraden Nähten, Rundschweißnähten, Stumpfschweißnähten, geometrischen Ebenenformen und gekrümmten Oberflächen durchzuführen.
Alle optionalen Sondenparameter:
|
D-Typ-Sonde
|
Hubkraft: AC≥5 kg Gleichstrom≥18Kg (keine Gelenke)
Stangenabstand: 50–200 mm (einstellbar).
Betriebsstrom:≥8A
Arbeitsspannung: AC=38V, DC=9V
Gewicht: 2,5 kg
|
|
ＡTyp Sonde
|
Hubkraft: AC≥4,5 kg Gleichstrom≥18 kg
Stangenabstand: 20–160 mm (einstellbar).
Arbeitsspannung: AC=38V, DC=9V
Gewicht: 2,0 kg
|
|
ＯTyp Sonde
|
Zentrale magnetische Intensität: 180Oe
Arbeitsspannung: AC=38V
Innendurchmesser: 150 mm
Gewicht: 2,5 kg
|
|
ＥTyp Sonde
|
Hubkraft:≥12 kg
Abstand: 110 mm
Betriebsstrom:≥7A
Inspektionsgeschwindigkeit: 6 m/min
Arbeitsspannung: 38 V links, 2
Gewicht: 3,0 kg
|
Anwendung:
Wird hauptsächlich zur Erkennung von oberflächlichen und oberflächennahen Rissen ferromagnetischer Werkstücke verwendet.
Kesseldruckbehälter, Stahlkonstruktionen, Schmiedeteile, Gussteile, Schweißteile, bearbeitete Teile usw.
Die Einführung in die Standardsonden für das Modell HCDX-D:

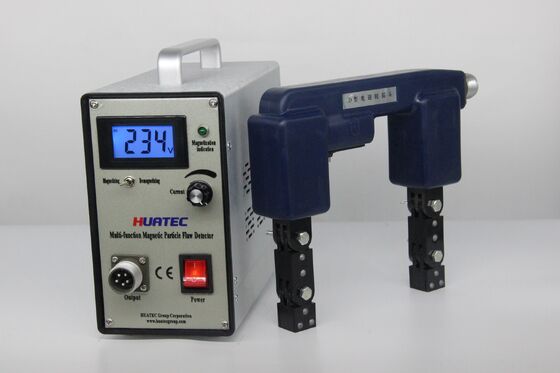

Typ-D-Sonde (elektromagnetische Jochsonde): Ausgestattet mit beweglichen Gelenken, kann die Oberfläche des Werkstücks magnetisieren und erkennen.
Technische Parameter:
Stromversorgung: Wechselstrom 220 V ± 10 % 50 Hz 5 A
Ausgang: AC 38V 10A
Sonden vom Typ ADEO sind optional und erhältlich
Inspektionsgeschwindigkeit:≥6 m/min
Temperaturanstieg der Sonde:≤60℃
Arbeitstakt: Es wird empfohlen, über einen längeren Zeitraum im Dauerbetrieb zu arbeiten: Magnetisierungszeit≤3 Sekunden, Lückenzeit≥5 Sekunden
Gewicht: ca. 6,5 kg (Hauptgerät)
Standardlieferung:
Host HCDX-D 1
Jochsonde Typ D 1
Die Stromleitung 1
Die Sondenlinie 1
Standardexemplar 1
Bedienungsanleitung 1
Zertifikat 1
Optionales Zubehör:
Typ-A-Sonde
O die Sonde
E-Sonde
Eigengewicht
Testexemplar
UV-Licht
