TG-200 Hochpräzision durch Beschichtung Ultraschallwandstärke Messgerät Optional Gusseisen Hochtemperaturproben Erdöl Schiffbau Inspektionsgeräte

TG-200 Hochpräzises Ultraschall-Wanddickenmessgerät mit durchgehender Beschichtung, optionale Gusseisen-Hochtemperatursonden, Erdöl-Schiffbau-Inspektionsausrüstung

Anwendungsbereich

Dieses Dickenmessgerät verfügt über mehrere Echomodi (IE, EE), mit denen die Dicke des Produkts über eine bestimmte Beschichtungsdicke hinweg gemessen werden kann. Dieses Instrument kann mit einer Ultraschall-Dickenmesssonde mit schmalem Impuls ausgestattet werden, die im EE-Modus die Beschichtungsschicht und die Rostschicht durchdringen und die Dicke des Werkstückkörpers zwischen 3 und 20 mm genau messen kann. Die Genauigkeit der Dickenmessung kann 5 μm erreichen. Es kann auch mit gewöhnlichen Dickenmesssonden ausgestattet werden, deren Erfassungsbereich 0,60 mm bis 500 mm erreichen kann. Dieses Instrument kann verschiedene Platten und verschiedene verarbeitete Teile genau messen und kann in großem Umfang in den Bereichen Erdöl, Chemie, Metallurgie, Schiffbau, Luftfahrt, Luft- und Raumfahrt und anderen Bereichen eingesetzt werden.

Technische Parameter

Grundprinzipien

Das Prinzip der Ultraschalldickenmessung ähnelt dem der optischen Wellenmessung. Der von der Sonde ausgesendete Ultraschallimpuls erreicht das Messobjekt und breitet sich im Objekt aus. Wenn es die Materialgrenzfläche erreicht, wird es zur Sonde zurückreflektiert. Die Dicke des gemessenen Materials wird durch genaue Messung der Zeit der Ultraschallausbreitung im Material bestimmt.

Gerätefunktionen

• Drei Messmodi, PE IE und Test, werden verwendet, um die Dicke genau zu messen;Im IE-Modus kann das Messgerät die Dicke durch die Beschichtung hindurch messen.
• Es werden ein hochpräziser Timing-Chip und ein V-Pfad-Kalibrierungsmodell mit großem Messbereich und hoher Messgenauigkeit übernommen.
• Die Messinformationen können vollständig gespeichert werden, einschließlich Dickenmesswert, gemessener Schallgeschwindigkeit und Zeitinformationen.
• Für die Stromversorgung werden zwei Nr. 5-Alkalibatterien verwendet.
• die Anzeigeauflösung beträgt 0,01 mm und die Fehlergrenze liegt bei 0,4 % H (H ist die Dicke des Werkstücks);
• Der Kontrast der Flüssigkristallanzeige ist einstellbar und verfügt über eine LED-Hintergrundbeleuchtung, die in verschiedenen Lichtumgebungen verwendet werden kann.

Hauptfunktionsparameter

• es verfügt über eine Nullkalibrierung, die den Systemfehler automatisch korrigieren kann;
• Wenn die Dicke bekannt ist, kann die Schallgeschwindigkeit zurückgemessen werden, um die Messgenauigkeit zu verbessern.
• Es verfügt über die Funktion zur Eingabeaufforderung für den Kopplungszustand, um den Messzustand intuitiv zu erfassen.
• Es verfügt über eine Leistungsanzeigefunktion, mit der die verbleibende Batterieleistung in Echtzeit angezeigt werden kann.

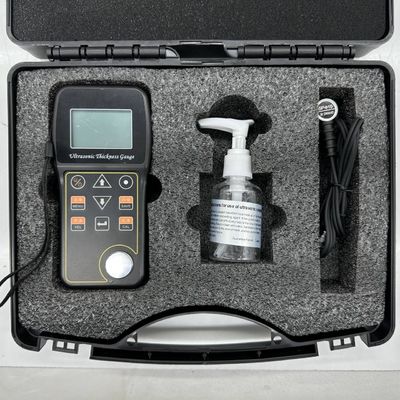

Standardlieferung:

Haupteinheit 1 Stck

Basistyp Sonde 5M 10mm

Koppelung

Tragetasche

Handbuch

Kalibrierzertifikat

PC-Software

Optionales Zubehör:

Verschiedene Sonden

Koppelmittel für hohe Temperaturen

Stufenkeilblock
