HCDX-IISC Tragbare Magnetpulver-Inspektionsmaschine, kontaktloser Schalter, einstellbarer Magnetisierungsstrom, Kesselschweißrissdetektor

HCDX-IISC Tragbare Magnetpulver-Inspektionsmaschine, kontaktloser Schalter, einstellbarer Magnetisierungsstrom, Kesselschweißrissdetektor

Einführung:

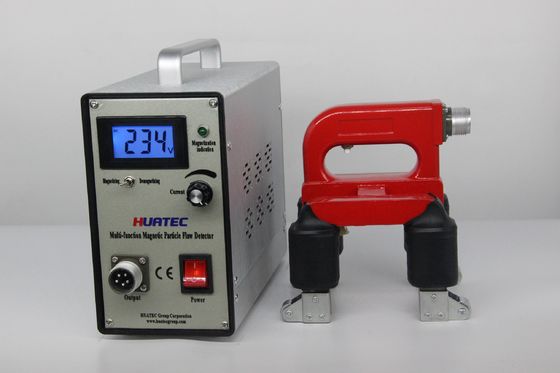

Der HCDX-IISC-Komposit-Magnetpulver-Fehlerdetektor verfügt über einen silikongesteuerten kontaktlosen Schalter mit geringem Rauschen, starker Magnetkraft, langer Lebensdauer und einfacher Bedienung, geeignet für den Einsatz vor Ort und im Labor. Das Instrument verfügt über eine kombinierte Konfiguration, und Benutzer können die Sonde je nach Bedarf frei wählen. Die Sonden vom Typ A, D, E und O können je nach Benutzeranforderungen konfiguriert werden.

Die HCDX-IISC-Serie verfügt über eine Entmagnetisierungsfunktion und einen einstellbaren Strom.

Dieser Magnetpartikel-Fehlerdetektor übernimmt eine 8-Bit-MCU als Steuerung (mit phasengesteuertem Schaltkreis), und die kontinuierliche Regelung des Magnetisierungsstroms kann durch die präzise Erfassung des AC-Nulldurchgangssignals und des Signals der Stromregelung realisiert werden. Außerdem ist es mit der Entmagnetisierungsfunktion ausgestattet; Die Entmagnetisierungsfunktion kann nach Auswahl des Entmagnetisierungsmodus und Drücken der Auslösetaste eingeschaltet werden. Darüber hinaus kann das MCU-Programm lebenslange kostenlose Upgrades genießen und die Sonden vom Typ A, D, E und O können entsprechend den Benutzeranforderungen konfiguriert werden.

Alle optionalen Sondenparameter:

Anwendung:

Wird hauptsächlich zur Erkennung von oberflächlichen und oberflächennahen Rissen ferromagnetischer Werkstücke verwendet.

Kesseldruckbehälter, Stahlkonstruktionen, Schmiedeteile, Gussteile, Schweißteile, bearbeitete Teile usw.

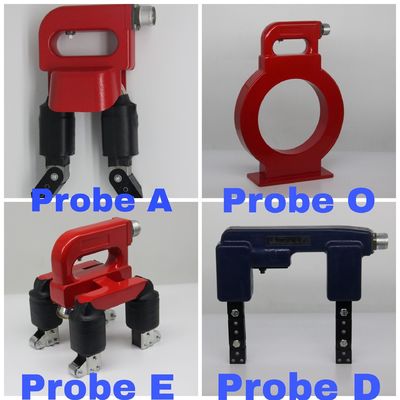

Die Einführung in die Standardsonden für das Modell HCDX-IISC:

Typ-D-Sonde (elektromagnetische Jochsonde): Ausgestattet mit beweglichen Gelenken, kann die Oberfläche des Werkstücks magnetisieren und erkennen.

Typ-A-Sonde (Hufeisensonde): geeignet für alle Arten von Kehlnähten, große Werkstücke innerhalb und außerhalb der Ecken der lokalen Magnetisierungsprüfung, ausgestattet mit Arbeitslichtern.

Sonde vom Typ O (Ringspule): Sie eignet sich für die Erkennung von Rissen in Umfangsrichtung des Werkstücks und reagiert sehr empfindlich auf Risse, die durch Ermüdung des Werkstücks verursacht werden. Darüber hinaus kann das Werkstück durch eine weit entfernte Methode entmagnetisiert werden.

Typ-E-Sonde (rotierende Magnetfeldsonde): Führen Sie eine umfassende Fehlererkennung für alle Arten von geraden Schweißnähten, Rundschweißnähten, Stumpfschweißnähten sowie ebenen und gekrümmten Oberflächen mit großen geometrischen Formen durch. Die Sonde ist mit einer Rolle ausgestattet, was die Bedienung erleichtert und die Geschwindigkeit erhöht. Zur einfachen Beobachtung ist die Sonde mit Arbeitsleuchten ausgestattet.

Technische Parameter:

Stromversorgung: Wechselstrom 220 V ± 10 % 50 Hz 5 A

Ausgang: AC 38V 10A

Sonden vom Typ ADEO sind optional und erhältlich

Inspektionsgeschwindigkeit: ≥6 m/min

Temperaturanstieg der Sonde: ≤60℃

Arbeitstakt: Es wird empfohlen, über einen längeren Zeitraum im Dauerbetrieb zu arbeiten: Magnetisierungszeit ≤3 Sekunden, Lückenzeit ≥5 Sekunden

Gewicht: ca. 6,5 kg (Hauptgerät)

Controller-Größe: 95 x 45 x 75 mm (L x B x H).

Maße der Tragetasche: 170 x 140 x 70 mm (L x B x H).

Standardlieferung:

Hosten Sie HCDX-IISC 1

Jochsonde Typ D 1

Typ-A-Sonde    1

Typ-E-Sonde    1

Sonde vom Typ O    1

Die Stromleitung   1

Die Sondenlinie   1

Standardexemplar 1

Bedienungsanleitung  1

Zertifikat       1

Optionales Zubehör:

Typ-A-Sonde

O die Sonde

E-Sonde

D-Sonde

Eigengewicht

Testexemplar

UV-Licht
