XXG-2005 Mini-Frequenzumwandler, tragbarer Röntgenstrahlfehlerdetektor für NDT-Schweißprüfung
Funktionsmerkmale:
Der von unserer Firma HUATEC Group Corporation hergestellte Röntgenfehlerdetektor der Serie XXG,Die XXG/XXQ-Techniken werden in der Regel mit einerSeriencontroller haben eine neuartige Struktur, eine hervorragende Leistung undEs basiert auf einem Mikrocomputer-Steuerungssystem und einer modularen Struktur., wodurch die integrierte Maschine bessere Stabilität und Zuverlässigkeit erhält.Die Maschine bietet auch die Funktion des Alterns, die ihre Lebensdauer verlängern.Die Produkte wurden in den letzten Jahren weit verbreitet. für zerstörungsfreie Prüfungen in der Raumfahrtindustrie, der Schweißtechnikindustrie,Schiffbauindustrie, Kesselrohrindustrie, petrochemische Maschinenbauindustrie, Flugzeugherstellung, Wartungsindustrie, Automobilindustrie, Verteidigungsindustrie usw.
Haupttechnische Parameter
|
TYPE
Artikel 1 Buchstabe a
|
XXG2005
|
|
Maximale Durchdringungsdicke Stahl (A3)
|
30 mm
|
|
Brennweite
|
600 mm
|
|
Zeit der Exposition
|
Fünf Minuten.
|
|
Filmart
|
Agfa D7
|
Doppelbleifolien Intensivierungsbildschirm
|
0.03
|
|
Entsorgung im Dunkelraum
|
20 ± 2°C
|
|
Entwicklung
|
Fünf Minuten.
|
|
Schwarz
|
1.5
|
|
Eingabe
|
Spannung (V)
|
220V ± 10% 50 bis 60 Hz
|
|
Kapazität (KVA)
|
2.0
|
|
Ausgabe
|
Rohrspannung (KVP)
|
100 bis 200 KV
|
|
Rohrstrom (mA)
|
5
|
|
Stabilität
|
± 1%
|
|
Röntgenaufnahmen
Schlauch
|
Schwerpunkt mm2
|
1.5 mal 1.5
|
|
Strahlungswinkel
|
40 ± 5°
|
|
Empfindlichkeit
|
k≤1,8%
|
|
Betriebsmodus
|
Intermittierender Betrieb,RDie Zeit von der Adiation bis zur Abkühlung beträgt 1:1
|
|
Röntgenaufnahmen
Steuerung
|
Abmessung
|
270 × 270 × 140
|
|
Gewicht
|
7.5 kg
|
|
Schaltkreisstruktur
|
Steuerung durch Mikrocomputer, Modulstruktur, Sprachfunk
|
|

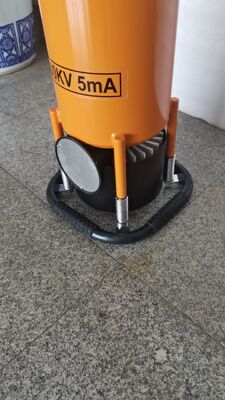

Röntgenaufnahmen
Generator
|
Kühlung
|
Kraftluftkühlung
|
|
Isolierung
|
SF6 Gasisolierung
|
|
Arbeitsdruck
|
0.35Mpa-0.45Mpa
|
|
Abmessung
|
230 × 230 × 540
|
|
Gewicht (kg)
|
15 kg
|
|
Betriebstemperatur
|
- 10°C- +40°C
|
Eigenschaften:
◆Leichtgewichtsgenerator 15 kg, Steuerung 7,5 kg.
◆Einführung von Mikrocomputersteuerung undModularstruktur mit starkerStörungshemmung undhohe Automatisierungundzuverlässige Leistung.
◆Die Einstellung der Parameter, der Arbeitsablauf und die Fehleranzeige werden auf dem LED-Bildschirm angezeigt.
◆Der unabhängige Alterungsschlüssel ist für Alterung der MaschineKomfortabel.
◆RDie Zeit von der Adiation bis zur Abkühlung beträgt 1:1.
◆Die Steuerung kann automatisch den Typ des Röntgengenerators erkennen.
◆Das wasser- und staubdichte Farbbildschirm und die digitale Tastatur werden eingeführt, damit die Belichtungsparameter schnell und genau ausgewählt werden.
◆Sicherstellung der Sicherheit bei der Verwendung des Geräts, es ist mit Überspannung, unter Spannung,
Überstrom-, Unterstrom- und Übertemperaturschutzvorrichtung.
◆Ein einzigartigesSicherheitsschloss istentworfendie den Bediener vor Strahlenschäden schützen.
◆Ein breiteres Spektrum von KV-Werten zu übernehmen und das schwierige Problem des kurzen radiographischen Bereichs zu lösen.
◆Funktion zur Verzögerung der Belichtung ------ tDie Verzögerungszeit kann auf weniger als 10 Minuten eingestellt werden, um den Bediener vor dem Arbeitsplatz zu schützen.
◆Passt mit verschiedenen Generatoren und funktioniert zuverlässig.
◆Anzahl der Expositionen, die angesammelt werden können.
(Nachdem die Einheit fertig ist, aber vorSie können die Taste "A" (Verzögerungsschlüssel) dreimal drücken, um die Anzahl der Belichtungen zu überprüfen, undIch brauche keinen Schlüssel, um zurückzukehren.)
◆With den Ausgang der Warnleuchte undmit einer Breite von mehr als 20 mm,Tür-Maschine-Verriegelung.
(Tür-Maschine-Verriegelung: wenn sich die Haustür öffnet, schaltet das Gerät die Hochspannung automatisch ab, um den Bediener zu schützen)

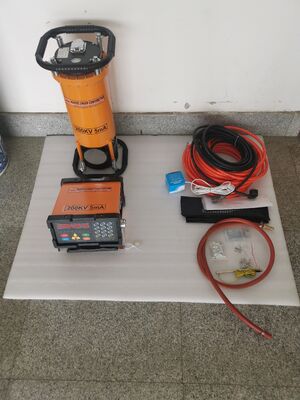

Standardlieferung
|
Röntgengeräte aus Keramik
|
1 Stück
|
|
|
Generator
|
1 Satz
|
|
|
Hochspannungskabelverbindungen
|
1 Stück
|
25 Meter
|
|
Steuerung
|
1 Satz
|
|
|
Stromkabel
|
1 Stück
|
10 Meter
|
|
Erdungskabel
|
1 Stück
|
5 Meter
|
|
Zubehör
|
1 Satz
|
|
|
(einschließlich: Alarmlampe, 1 Stück; Bleibrief, 1 Karton; Filmdunkelkassetten, 5 Stück; Verstärkungsbildschirm, 5 Stück; Drahtpenetrometer (IQI), 1 Satz; Sicherung, 1 Stück)
|
Zusatzzubehör:
Prüfplattform, IQI/Draht-Penetrameter, Bleibuchstaben/Zahlen, Bleiband, Kassette, Bleibildschirm, persönliches Dosimeter, Filmschauer, Densitometer, Filmbildner, Dunkelraumlicht, RT-Kalibrierblock usw..
