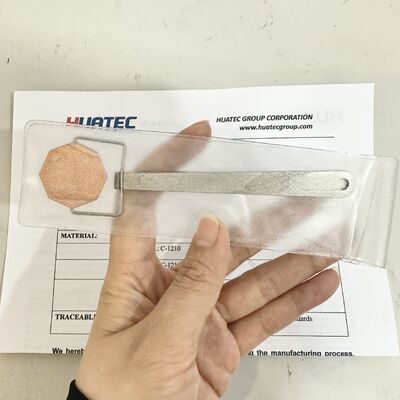

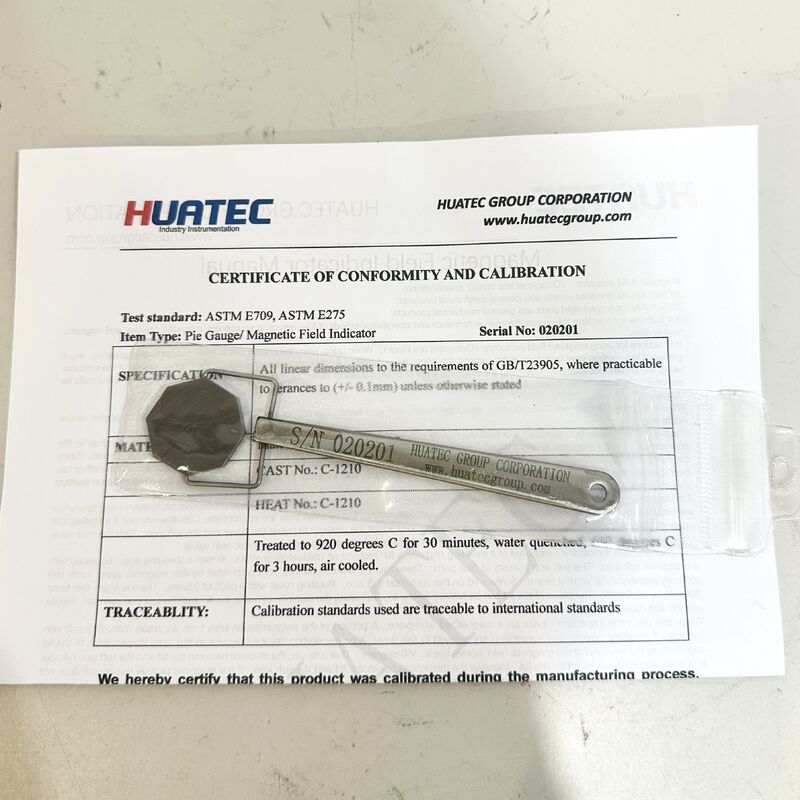

Tortenmessgerät ASTM Feldindikator Magnetischer Tortenindikator ASTME709 MPI-Prüfung

Zusammenfassung:

Der Magnetfeldindikator basiert auf Chinas Standard „Magnetpartikelinspektion von Stahldruckbehältern“ und „Magnetpartikelinspektion von Druckbehälterschmiedeteilen“. Die American Material Test Society Standard ASTME709 Magnetpulver-Inspektionsmethode und die ASTMA275 Magnetpulver-Inspektionsmethode für Stahlschmiedestücke und die JB3965-85, die JB4730-94, die Abbildung 11-9 Standardkonstruktionsherstellung. Daher eignet es sich nicht nur für Druckbehälter, sondern auch für allgemeine mechanische Produkte. Es ist ein gutes Werkzeug für die Magnetpulverprüfung. Es kann die umfassende Leistung der Fehlererkennungsausrüstung und der Magnetpulversuspension überprüfen und prüfen, ob die Betriebsmethode geeignet ist. Wir können damit leicht die Intensität und Richtung des Magnetfelds im magnetisierten Bereich widerspiegeln.

Verwendung

1. Bei Verwendung des Magnetfeldindikators Typ 1 wird der Griff mit der Hand ergriffen, die Kupferoberfläche zeigt nach oben und die achtzeilige Oberfläche wird am Werkstück befestigt. Der Griff wird mit der Hand mit dem 2-Typ-Magnetfeldindikator erfasst, so dass jede Seite des Magnetfeldindikators am Werkstück befestigt werden kann.

2. Kontinuierliche Methode mit 1 Typ und 2 Magnetfeldindikatoren. Wenn beim Aufsprühen von magnetischem Pulver oder magnetischer Suspension auf der Oberfläche des magnetischen Indikators klare magnetische Markierungslinien erscheinen, zeigt dies an, dass der magnetische Effekt erzeugt wurde. Wenn der magnetische Indikator keine magnetischen Markierungen oder keine magnetischen Markierungen in der erforderlichen Richtung erzeugt, sollte die Einstellung der Magnetisierungsmethode geändert werden.

3. Der 3. Typ des Magnetfeldindikators ist eine Nachahmung Westdeutschlands. Es kann nicht nur die Fehlererkennungsausrüstung prüfen, sondern auch die umfassende Leistung und die ordnungsgemäße Funktionsweise der Magnetpartikelsuspension prüfen. Es kann bequem verwendet werden, um die Intensität und Richtung des Magnetfelds im magnetisierten Bereich zu reflektieren. Der Abstand zwischen der Abdeckung und dem Weicheisen kann eingestellt werden, und der Grenzwert der Einbettungstiefe des oberflächennahen Defekts kann bei einem bestimmten Magnetfeldwert beobachtet und beobachtet werden.

4. Der Magnetfeldindikator besteht aus einem flachen, nicht remanenten magnetischen Abschirmring in einem solchen Abschirmring. Es ist mit einem zylindrischen Weicheisen ausgestattet, das aus 4 Teilen besteht. Diese 4 Teile sind durch nicht magnetisierte Lücken voneinander getrennt und bilden zwei vertikale Verbindungen sowie einen Deckel auf dem zylindrischen Weicheisen. Die Teilung des Drehdeckels beträgt 0,5 mm, mit 1, 2, 3, 4 Buchstaben pro Drehung um 90 Grad. Auf der Abdeckung ist eine dünne Messingplatte angebracht. Die Deckelebene lässt sich verstellen, um den Abstand zwischen Deckel und Weicheisenzylinder anzupassen.

5. Wenn Sie das Gerät an einem magnetisierten Werkstück prüfen, verläuft ein Teil der magnetischen Kraftlinie durch die Säule des Weicheisens. Wenn das Magnetpulver und die Magnetsuspension dispergiert werden, entsteht entsprechend der Richtung des Magnetfeldes ein entsprechender Spalt im Riss in der Abdeckung. Drehen Sie den Deckel um 360 Grad, d. h. der Deckel ist 0,5 mm vom Weicheisenzylinder entfernt, drehen Sie den Deckel weiter und vergrößern Sie den Abstand zwischen Deckel und Weicheisen. Wenn die Magnetpartikelanzeige nicht verschwindet. Um die Richtung des Magnetfeldes zu bestimmen, kann der Magnetfeldanzeiger langsam gedreht werden, bis die Darstellung des Risses den deutlichsten Grad erreicht und das Magnetfeld in dieser Position in vertikaler Richtung verläuft.
