Nicht-Rohr 19mm 38mm 75mm Schweißnaht ASME Standard 1018 Stahl UT Kalibrierungsprüfkörper

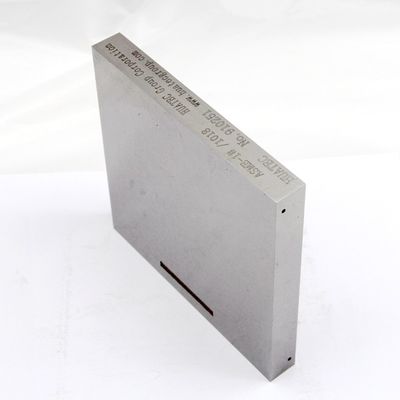

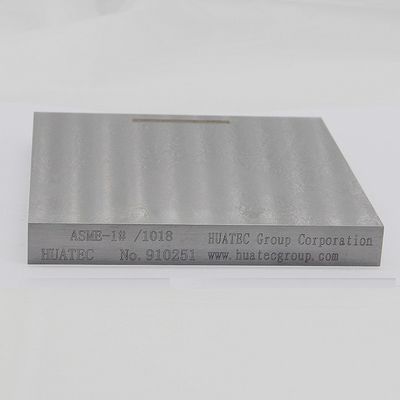

Kalibrierungsprüfblock für Schweißnähte nach ASME-Standard aus 1018er Stahl, nichtrohrförmig, 19 mm, 38 mm, 75 mm

Standard: ASME BPVC-V-2015

Die Größe und Form von ASME-Prüfblöcken für nichtrohrförmige Schweißnähte sind in der folgenden Tabelle dargestellt, wenn sie inspiziert werden
Für die Inspektion von Materialien mit einem Oberflächendurchmesser größer als 500 mm können Prüfblöcke mit der gleichen Krümmung wie das Werkstück oder Standardprüfblöcke mit einem Durchmesser von 500 mm oder weniger verwendet werden
Während der oberen Inspektion sollte der Kurvenprüfblock, d. h. der Prüfblock für Rohrnaht, verwendet werden.

1. Der Abstand zwischen jedem Schlitz und jedem Ende des Prüfblocks oder anderen Schlitzen beträgt nicht weniger als T oder 25 mm, falls größer.
2. Die Mindestlänge L des Prüfblocks beträgt 200 mm oder 8T, falls größer.
3. Wenn der Innendurchmesser 100 mm oder weniger beträgt, beträgt der Mindestradius 270°. Wenn der Innendurchmesser größer als 100 mm ist, beträgt die Mindestbogenlänge 200 mm oder 3T, wobei der größere Wert gilt
4. Die Tiefe jedes Tanks beträgt 11 % T ≥ h ≥ 8 % T, Breite ≤ 6 mm, Länge ≥ 225 mm
