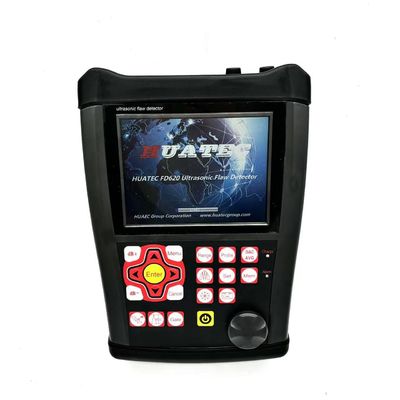

FD620 tragbarer Ultraschallfehlerdetektor IP65 mit DAC AVG Farb-B-Scan & Mobile APP-Bericht
★Sonde Kalibrierung, Kurvenbildung und andere Vorgänge werden durch das Dialogfeld in den gesamten Prozess angefordert, keine Notwendigkeit, das Handbuch zu lesen
★ Alle Tools enthalten, was Sie brauchen: DAC, AVG, Farbe Bscan, AWS, etc.
★Puls Wiederholungsfrequenz: 30-3000Hz, präzise Anpassung, Hochgeschwindigkeitsscan, nie fehlende Erkennung
★ hohes Signal-Rausch-Verhältnis, klares und stabiles Echo, geräuschdichtes Design, perfekt für harte Arbeitsbedingungen
★ 10-stellige AD, hohe Geschwindigkeit Probenahme führt zu einem besseren Echo-Diagramm mit allen Details.
★ Kristallklares echtfarbiges Display. Hilfreiche Benutzeroberfläche erleichtert den Betrieb.
★ Hochgeschwindigkeits-Echtzeit-Fehlererkennung Videoaufnahme.
★ Blaue Zahnverbindung, die mobile APP erzeugt Fehler-Erkennung Bericht vor Ort und realisiert Druck
★ IP65 Standard. Legierung + Siliciumgel Gehäuse, wasser- und staubfeste, solide und dauerhaft. Dämpfungsunterstützung macht es in jedem Winkel stehen.
★ Die Batterie hält bei einer Ladung 15 Stunden. Jede Batterie verfügt über eine eigene Ladesteuerung, so dass sie mit zwei Batterien rund um die Uhr arbeiten kann.
Spezifikationen
| Reichweite |
0-25000 mm bei Stahlgeschwindigkeit
|
| Materialgeschwindigkeit |
100 ‰ 20 000 m/s
|
| Wiederholungsfrequenz des Puls |
30 bis 3000 Hz
|
| Dynamischer Bereich |
≥ 38 dB
|
| Linearität |
Horizontale: +/- 0,2% FSW,
Vertikal: 2,5% FSH, Verstärkergenauigkeit +/- 1 dB
|
| Macht zur Lösung von Problemen |
> 40 dB (5P14)
|
| Empfindlichkeit bleibt zurück |
> 62 dB
|
| Ablehnen (Auslöschen) |
0 bis 80% Vollbildschirmhöhe
|
| Großes Gedächtnis |
1000 A-Graph, 500 Unabhängigkeitssetups, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten
|
| Prüfmodi |
Impulsecho, Dual-Element und Thru-Transmission
|
| Sondenarten |
Einfach gerade, ein Winkel, doppelt gerade, doppelt winkel, durch, kriechend, Oberfläche
|
| Geräte für die Überwachung von Toren |
Zwei unabhängige Tore, die über den gesamten Streckenbereich gesteuert werden können
|
| Einheiten |
Zoll oder Millimeter
|
| Energiebedarf |
Wechselstromkanäle 100-240 VAC, 50-60 Hz
|
| Anzeige Verzögerung |
-20 bis 3400 μs
|
| Verzögerung der Sonde/Nullverschiebung |
0 bis 99,99 μs
|
| Macht |
Innerer wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh
15 Stunden Nennbetriebszeit je nach Bildschirmhelligkeit
4 Stunden typische Ladezeit
|
| H×W×D(mm) |
260 × 175 × 60 (mm)
|
| Betriebstemperatur |
-10 °C bis 50 °C
|
| Speichertemperatur |
-30°C bis 50°C
|
| Impulsenenergie |
200V, 300V, 400V, 500V wählbar
|
| Berichtigung |
Positive Halbwelle, negative Halbwelle, volle Welle, HF-System
|
| Bandbreite (Verstärkerbandpass) |
0.2 bis 20 MHz
|
| Geräte für die Überwachung von Toren |
Zwei unabhängige Tore, die über den gesamten Streckenbereich gesteuert werden können
|
| Empfindlichkeit |
120 dB max bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB
|
| Anschlüsse von Wandlern |
BNC oder LEMO
|
Funktionen
Automatische Anzeige der genauen Fehlerposition ((Tiefe d,Niveau p,Entfernung s,Amplitude,sz dB,ф).
Fehlergröße: Automatische Fehlergröße mittels AVG/AVG oder DAC, schnelle Meldung von Fehlerannahme oder -ablehnung.
Automatisierte Kalibrierung des Wandlers Nullpunkt, Winkel, Vorderkante und Materialgeschwindigkeit.
Bequem zu machen und zu verwenden DAC und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden.
Wenn man die Speicherplatte anschließt, bekommt das Gerät unbegrenzten Speicher.
Automatisierte Erstellung von Videos des Testprozesses und Wiedergabe; U Disk verwenden, die Länge des Videos ist unbegrenzt.
Farb-B-Scan.
Die Einheit verfügt über 13 eingebaute internationale Normen.
Verbindung mit einem mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.1.
Kurve Oberflächenkorrekturfunktion.
Funktion zur Messung der Risshöhe.
Vergrößerungsgatter:Verbreitung des Gatterangebots über die gesamte Bildschirmbreite.
Auto-Gewinnfunktion.
Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei einer Aktualisierungsrate von 60 Hz und Umschlag der Anzeige des A-Scans.
Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.
Scan Freeze: Das Display Freeze speichert Wellenform und Schallwegdaten.
Alarm: Piep und LED.
Echtzeituhr.
Füllen Sie das Echo.
Ergreifen Sie das Ziel.
Echofarbe innerhalb des Tores.

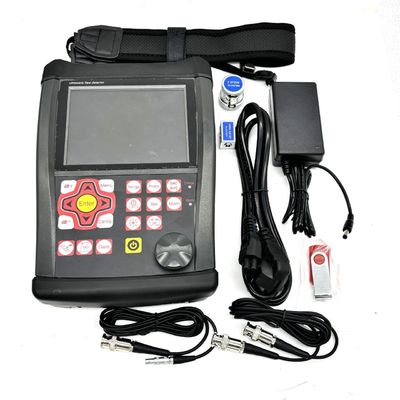

Standardpaket
Tragbarer Ultraschallfehlerdetektor FD620 1
Strahlwandler (4 MHz, Φ10) 1
Winkelstrahlwandler (4 MHz, 8 mm × 9 mm, 60°) 1
Anschlusskabel für den Wandler (BNC-LEMO 00 oder optionales LEMO 01-LEMO 00) 1
Wiederaufladbare Li-Ionen-Batterien, 8 Ampere 1 Stunde
Stromversorgung/Ladegerät 1
Betriebsanleitung in englischer Sprache 1
App Software 1
Gürtel 1
