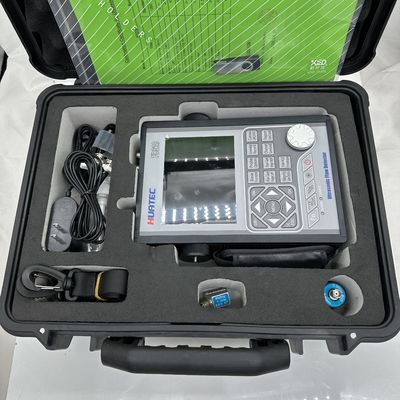

FD219 Industrieller B-Scan & Videoaufzeichnung Ultraschall-Fehlerdetektor für Schweißnaht- & Schmiedeprüfung ZfP

FD219 Industrieller B-Scan & Videoaufzeichnungs-Ultraschall-Fehlerdetektor für Schweiß- und Schmiedeprüfungen nach ZfP

Einleitung

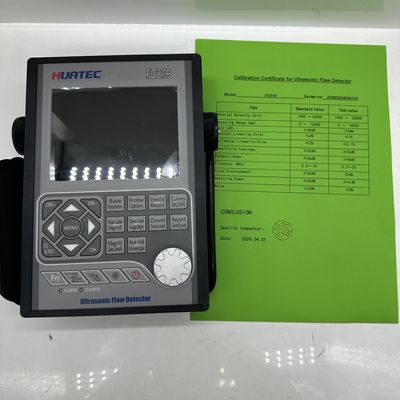

Dieser HUATEC FD219 Fehlerdetektor ist ein tragbarer industrieller digitaler Ultraschall-Fehlerdetektor, der verschiedene Defekte (Risse, Einschlüsse, Poren usw.) im Werkstück schnell, bequem, zerstörungsfrei und genau erkennen, lokalisieren, bewerten und diagnostizieren kann. Er kann sowohl im Labor als auch auf der Baustelle eingesetzt werden. Dieses Instrument kann in der Fertigung, der Eisen- und Stahlmetallurgie, der Metallverarbeitung, der chemischen Industrie und anderen Bereichen, die eine Defekterkennung und Qualitätskontrolle erfordern, weit verbreitet sein. Es wird auch häufig bei der Online-Sicherheitsinspektion und Lebensdauerbewertung in den Bereichen Luft- und Raumfahrt, Eisenbahnverkehr, Kessel und Druckbehälter usw. eingesetzt.

Das Instrument kann weit verbreitet zur Lokalisierung und Größenbestimmung von versteckten Rissen, Hohlräumen, Trennungen und ähnlichen Diskontinuitäten in Schweißnähten, Schmiedestücken, Brammen, Achsen, Wellen, Tanks und Druckbehältern, Turbinen und Strukturbauteilen eingesetzt werden.

Merkmale

Die Kernhardware ist mit ARM+FPGA konzipiert, und die Software verwendet ein hochzuverlässiges Multitasking-Betriebssystem, das die Funktion, Portabilität, Haltbarkeit und Zuverlässigkeit des Instruments erheblich verbessert.

Dieses Instrument verwendet ein Master-Slave-Menü und ist mit Verknüpfungstasten und einem digitalen Drehknopf ausgestattet. Das Instrument ist leicht und tragbar und kann mit einer Hand gehalten werden.

lDisplay

Vollständig digitales, mehrfarbiges, hochauflösendes (640x480 Pixel) TFT-LCD-Display. Die Wellenformanzeige ist feiner und benutzerfreundlicher.

4 Betriebsschnittstellenstile können je nach Umgebung ausgewählt werden.

Das LCD mit schneller 60-Hz-Aktualisierung. Kann subtile Wellenformänderungen anzeigen.

Die LCD-Helligkeit kann frei eingestellt werden.

lForm

Das Ganzmetallgehäuse aus Aluminium ist robust und langlebig, und die elektromagnetische Abschirmleistung ist sehr gut.

360-Grad-Drehgelenk-Dämpfungsbügel und Gummihülle sind einfach zu bedienen.

Gehärtete Glasscheibe, extrem hart, verschleißfest und kratzfest

lScreenshot und PDF-Fehlerbericht

Echtzeit-Screenshots aller Seiten und Fehlerberichte, die als BMP-Bilder auf einen USB-Stick gespeichert werden können, wobei die Bilder als Farb- oder Graustufenbilder eingestellt werden können.

Exportieren Sie den Fehlerbericht als PDF-Datei und speichern Sie ihn auf einem USB-Stick zur einfachen Archivierung und zum Drucken.

Alle Inhalte der PDF-Datei können nach Benutzerwunsch angepasst werden.

BMP-Bilder und PDF-Dateien können auf einem Computer oder Mobiltelefon angezeigt werden.

lBereich

Bis zu 15000 mm in Stahl; Bereich wählbar in festen Schritten oder kontinuierlich variabel. Geeignet für den Einsatz an großen Werkstücken und für hochauflösende Messungen.

lSender

Impulsenergie wählbar zwischen 100V, 200V, 250V, 300V, 350V, 400V und 500V.

Impulsbreite einstellbar von 0,1 µs bis 0,5 µs zur Anpassung an Prüfköpfe mit unterschiedlicher Frequenz.

Impulswiederholfrequenz einstellbar von 20 Hz bis 2 KHz.

Dämpfung wählbar zwischen 50Ω, 150Ω, 250Ω und 500Ω für optimale Prüfkopf-Leistung

Prüfkopf-Auswahl: Einkristall-Prüfkopf, Doppelkristall-Prüfkopf, spezieller Winkelprüfkopf, Durchstrahlungsprüfkopf, Kletterprüfkopf.

lEmpfänger

Abtastung: 16-Bit-AD-Wandler mit einer Abtastgeschwindigkeit von 320 MHz

Gleichrichtung: Positive Halbwelle, Negative Halbwelle, Vollwelle und RF

Analoge Bandbreite: 0,2 MHz bis 20 MHz mit wählbaren Frequenzbereichen (automatisch vom Gerät eingestellt) zur Anpassung an den Prüfkopf für optimale Leistung.

Verstärkung: 0 dB bis 110 dB einstellbar in wählbaren Schritten von 0,1 dB, 2 dB, 6 dB.

lGates

Zwei vollständig unabhängige Gates bieten eine Reihe von Messoptionen für Signalhöhe oder -distanz mittels Peak-Triggerung.

Der Echo-zu-Echo-Modus ermöglicht eine genaue Gate-Positionierung für extrem nahe beieinander liegende Signale.

Gate-Start: Variabel über den gesamten angezeigten Bereich

Gate-Breite: Variabel von Gate-Start bis zum Ende des angezeigten Bereichs

Gate-Höhe: Variabel von 0 bis 99 % der Vollbildhöhe

Alarme: Schwellenwert positiv/negativ mit LED-Blitz.

lSpeicher

Das Gerät verfügt über einen integrierten Speicher mit großer Kapazität, und Daten und Dateien gehen bei Stromausfall des Geräts nicht verloren.

Speicherung von 500 Kanal-Dateien zur Speicherung von Kalibrierungseinstellungen und Prüfkopfparametern.

Speicherung von 1000 Wellenbericht-Dateien zur Speicherung von A-Scan-Wellen und Einstellungen.

Alle Dateien können gespeichert, abgerufen und gelöscht werden.

Die Kanaleinstellungen und Berichtsdateien können über einen Speicherstick exportiert werden, und die Informationen können auch unbegrenzt über USB-Speicher gespeichert werden.

lVideorekorder

Der Videorekorder ist in vielen Situationen nützlich und sehr praktisch für diejenigen, die die Prüfvorgänge später analysieren möchten.

Das Gerät kann den Prüfvorgang aufzeichnen und als Videodatei speichern, die über das Gerät oder eine spezielle Software wiedergegeben werden kann. Es unterstützt bis zu 10 Videodateien, und jede Videodatei kann bis zu 5 Minuten lang sein.

Wenn Sie die Videodatei auf dem Speicherstick speichern, sind die Anzahl und Dauer der Videodatei nicht begrenzt.

Die Aufzeichnung und Wiedergabe des Prüfvorgangs bietet große Bequemlichkeit für zukünftige Studien und Analysen der Fehlererkennung.

Die Videowiedergabe unterstützt Pause-, Vorlauf-, Rücklauf- und Stoppfunktionen.

Funktionen

• Automatische Kalibrierung: Automatisierte Kalibrierung von Prüfkopf-Nullpunktverschiebung, Prüfkopf-Winkel (K-Wert) und Materialgeschwindigkeit.
• Fehlerlokalisierung: Live-Anzeige von Schallweg, Projektion (Oberflächenabstand), Tiefe, Amplitude,
• Fehlergrößenbestimmung: Automatische Fehlergrößenbestimmung mittels AVG oder DAC, beschleunigt die Meldung von Fehlerannahme oder -ablehnung.
• Digitalanzeige und Triggerfunktion: Dicke/Tiefe kann als Digitalanzeige angezeigt werden, wenn ein normaler Prüfkopf verwendet wird, und Oberflächenabstand und Tiefe werden direkt angezeigt, wenn ein Winkelprüfkopf verwendet wird.
• DAC/AVG: Die Kurve wird automatisch generiert, und die Abtastpunkte können kompensiert und korrigiert werden. Die Kurve schwimmt automatisch mit der Verstärkung, dehnt sich automatisch mit der Prüfentfernung aus und bewegt sich automatisch mit der Verzögerungszeit. Sie kann die AVG-Kurve jeder Apertur anzeigen.
• AWS D1.1. Die Wahl dieses Standards kann manuelle Berechnungen reduzieren und die Prüfeffizienz verbessern.
• Funktion zur Korrektur gekrümmter Oberflächen.
• Funktion zur Messung der Risshöhe.
• Gate-Vergrößerung: Dehnung des Gate-Bereichs über die gesamte Bildschirmbreite.
• Videoaufnahme und -wiedergabe.
• Auto-Gain-Funktion
• Hüllkurve: Gleichzeitige Anzeige des Live-A-Scans mit 60-Hz-Aktualisierungsrate und der Hüllkurve der A-Scan-Anzeige
• Peak Hold: Vergleichen Sie eingefrorene Peak-Wellenformen mit Live-A-Scans, um Testergebnisse leicht zu interpretieren.
• Peak-Markierung: Erfassen und Markieren des Peaks in Echtzeit
• Echo-Kodierung: Anzeige von 1-9 Echo-Anzeigebereichen in verschiedenen Farben zur Analyse der Fehlerposition.
• A-Scan-Freeze: Die Anzeige-Freeze hält die Wellenform und die Prüfentfernungsdaten fest.
• B-Scan-Anzeigefunktion. Intuitiv die Fehlerform des Werkstücks anzeigen und das Prüfergebnis ist intuitiver.

Echtzeituhr

Die Uhr des Geräts läuft ständig und verfolgt die Zeit.

Kommunikation

Zwei Hochgeschwindigkeits-USB2.0-Anschlüsse. Zwei USB-Modi können ausgewählt werden: U-DISK und U-BRIDGE. Im U-DISK-Modus können Kanal-Konfigurationsdateien, Fehlerbericht-Dateien, Screenshot-Bilder und aufgenommene Filme auf U-DISK gespeichert werden. Im U-BRIDGE-Modus tauscht das Gerät Daten mit der DataPro-Software aus.

Akku

Integrierter Lithium-Ionen-Akku mit großer Kapazität und hoher Leistung.

Die kontinuierliche Arbeitszeit beträgt mehr als 12 Stunden. Typische Ladezeit 4-6 Stunden.

Drehknopf

Bedienungsanpassungen können einfach und schnell mit dem Drehknopf vorgenommen werden.

Software-Upgrade

Die Software kann einfach über U-DISK aktualisiert werden. Das Upgrade beschädigt das Gerät nicht.

Spezifikationen

• Messbereich: 0 bis 15000 mm, bei Stahlgeschwindigkeit
• Impulswiederholfrequenz von 20 Hz bis 2000 Hz
• Materialgeschwindigkeit: 1000 bis 20000 m/s
• Impulswiederholfrequenz von 20 Hz bis 2000 Hz
• Dynamikbereich: mehr als 40 dB
• Systemlinearität: Horizontal: +/-0,2 % FSW,
• Vertikal: 0,25 % FSH, Verstärkergenauigkeit +/-1 dB.
• Auflösungsvermögen: mehr als 40 dB
• Empfindlichkeitsreserve: mehr als 50 dB (200 mm tiefes Ø2 Flachbodenloch)
• Unterdrückung (Sperrung): 0 bis 80 % der Vollbildhöhe
• Rauschen: weniger als 10 %
• Gate-Monitore: Zwei unabhängige Gates, steuerbar über den gesamten Sweep-Bereich
• Verstärkung: maximal 110 dB in wählbarer Auflösung 0,1, 1,0, 2,0, 6,0 dB.
• Bandbreite (Verstärker-Bandpass): 0,2 bis 20 MHz
• Impulsverschiebung: mehr als 32 dB
• Anzeigeverzögerung: -20 bis 3400 µs
• Prüfkopfverzögerung/Nullpunktverschiebung: 0 bis 99,99 µs
• Prüfmodi: Impuls-Echo, Doppelelement und Durchstrahlungsprüfung
• Sender: Einstellbarer Wellen-Sender
• Impulsenergie: 100V, 200V, 250V, 300V, 500V wählbar
• Gleichrichtung: Positive Halbwelle, negative Halbwelle, Vollwelle, RF
• Einheiten: Zoll oder Millimeter
• Anschlüsse für Wandler: BNC oder LEMO
• Stromversorgung: Netzstrom 100-240 VAC, 50-60 Hz
• Betriebstemperatur: -10℃ bis 50℃, Lagertemperatur: -30℃ bis 50℃
