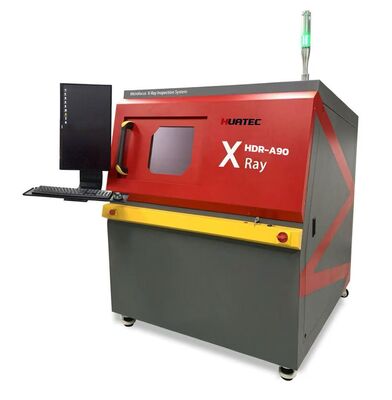

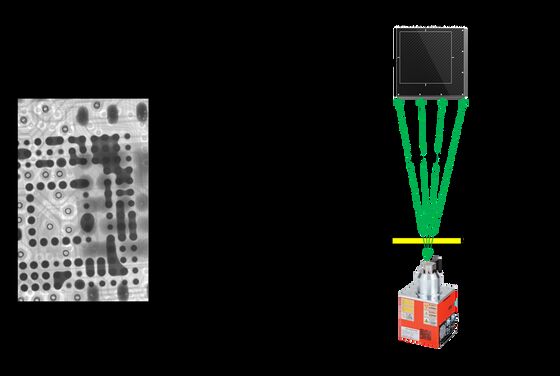

HDR-A90 Mikrofokus-Röntgeninspektionssystem 90kV Industrieller ZfP-Defektfinder

Röntgenquelle

Typ

Geschlossen, Mikrofokuss

Maximalspannung des Rohrs

90 kV

Maximaler Rohrstrom

200 μA

Größe des Brennpunktes

5 μm

Funktion

Automatisches Vorwärmen

Flachbildmelder

Wirkungsfläche

130 mm*130 mm

Pixelgröße

85 μm

Entschließung

1536*1536

Bildrate

20 Bilder pro Sekunde

Neigungswinkel

60°

Tabelle

Größe

530 mm*530 mm

Nachweisbare Fläche

500 mm*500 mm

Maximale Belastung

10 kg

Ausrüstung

Vergrößerung

Geometrie 200X

System 1500X

Inspektionsgeschwindigkeit

Maximal 3,0 s/Punkt

Abmessungen

Der Wert der Verbrennungsmenge ist zu messen, sofern der Wert der Verbrennungsmenge nicht überschritten ist.

Gewicht

1200 kg

Stromversorgung

AC110-220V 50/60 Hz

Maximalleistung

1500 W

PC für die Industrie

I5 CPU, 8 GB RAM, 500 GB SSD

Bildschirm

24 ′′ HDMI-LCD

Sicherheit

Strahlungsleckage

Keine Leckage, internationale Norm: ≤ 1μSv/h

Beobachtungsfenster aus Bleiglas

Durchsichtige Bleiglasfenster schützen vor Strahlung, um den inneren Status zu beobachten.

Fenster- und Hintertürsicherheitsverriegelung

Wenn die Benutzer das Fenster oder die Hintertür öffnen, schaltet sich das Röntgenrohr sofort ab.

Elektromagnetischer Sicherheitsschalter

Wenn das Röntgenlicht eingeschaltet ist, kann das Beobachtungsfenster nicht mehr geöffnet werden.

Notfallstopp

Nach der Betriebsposition drücken, um auszuschalten

Schutz der Rohre

Der Benutzer kann die Software nicht verlassen, wenn er das Röntgengerät nicht schließt.

Funktionsmodul

Betrieb

Tastatur und Maus können alle Operationen beenden

Röntgenröhre

Kontrolle

Mit der Maus, um auf die X-Taste zu klicken, kann der Röntgenlicht eingeschaltet oder ausgeschaltet werden.oder Typ zu regeln.

Statusleiste

Anzeigt den Verriegelungsstatus, den Vorwärmstatus und den Röntgenstatus, indem er abwechselnd rot und grün blinkt.

Anpassung der Bildwirkung

Die Helligkeit, der Kontrast und die Bildverstärkung können frei angepasst werden, um ein zufriedenstellendes Ergebnis zu erzielen.

Liste der Produkte

Benutzer können die Prüfparameter wie Z-Achsenposition, Helligkeit, Kontrast und Verstärkung speichern und die Parameter bei der Prüfung desselben Produkts direkt aufrufen,zur Verbesserung der Effizienz der Inspektionen.

Navigation

Fenster

Nachdem die Kamera ein Foto vom Tisch gemacht hat, klicken Sie irgendwo auf dem Foto, der Tisch bewegt sich an den Ort, an dem Sie klicken und auf dem Bildschirm angezeigt werden.

Status der Bewegungsachse

Anzeigen von Echtzeitkoordinaten.

Inspektionsergebnis

Die Messergebnisse (Leerstand, Entfernung, Fläche usw., von den Benutzern festgelegt) werden in der richtigen Reihenfolge angezeigt.

Geschwindigkeitsregelung

Die Bewegungsgeschwindigkeit jeder Achse kann auf langsam, normal und schnell eingestellt werden.

Leerstandsquote

Messung

Automatische Berechnung

Die Software findet und misst automatisch den Rand der Lötkugel im Rechteck, das Pad und die inneren Hohlräume,und kann die Daten der Leerlänge erhalten, die Fläche der Lötkugel, der Umfang, die größte Leerlänge, die Länge und Breite und zeigt NG oder OK mit Rot und Grün an.

Anpassung der Parameter

Benutzer können die Graustufengrenze, Pixel, Kontrast, Größenfilterung und andere Parameter anpassen, um genaue Ergebnisse der automatischen Berechnung zu erhalten.

Leerstellen hinzufügen

manuell

Benutzer können ein Polygon oder eine freie Figur zeichnen und es als Leere in die Leere-Rate berechnen.

Speichern

Parameter

Benutzer können Parameter wie Graustufenschwelle, Pixel, Kontrast, Größenfilterung und andere Parameter speichern und die Parameter direkt aufrufen, wenn sie dasselbe Produkt erkennen,zur Verbesserung der Detektionsleistung.

Andere Messfunktionen

Entfernung

Klicken Sie auf die Punkte A und B, um sie als Basislinie festzulegen, und klicken Sie dann auf den Punkt C, um den vertikalen Abstand vom Punkt C zur Basislinie zu messen.

Entfernungsrate

Es wird hauptsächlich zur Messung der Lötgeschwindigkeit des Durchlöchers verwendet.Der vertikale Abstand vom Punkt D bis zur Ausgangslinie wird durch den vertikalen Abstand des Punktes C geteilt., um das Prozentsatzverhältnis des vertikalen Abstands von D zu C zu erhalten.

Winkel

Klicken Sie auf die Punkte A und B, um sie als Basis zu setzen, und klicken Sie dann auf den Punkt C, um den Winkel zwischen den BA- und BC-Strahlen zu messen.

Radius

Es wird hauptsächlich verwendet, um runde Komponenten wie Lötkugeln zu messen.

Umfang

Es wird hauptsächlich verwendet, um quadratische Komponenten zu messen, zwei Punkte zu klicken, um ein Quadrat zu bestimmen, Länge, Breite und Fläche zu messen.

Automatische Kontrolle

Manuelle Einstellung

Die Benutzer können beliebige Positionen auf dem Tisch als Inspektionspunkte festlegen, die Software wird automatisch inspizieren und das Bild speichern.

Array

Für die regelmäßigen Kontrollpunkte müssen die Benutzer nur zwei der Kontrollpunkte und die Anzahl der Zeilen und Spalten festlegen, die Software überprüft automatisch jeden Punkt und speichert Bilder.

Automatisch

Identifizierung

Für Kontrollstellen mit offensichtlichen Merkmalen erkennt die Software automatisch die Positionen, nimmt Messungen vor und speichert das Bild.
