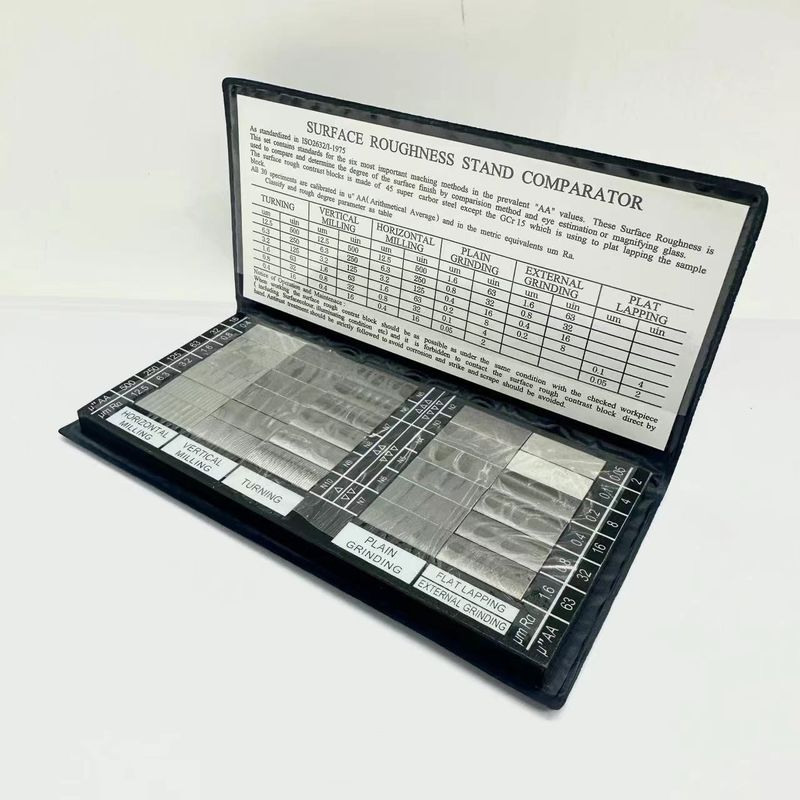

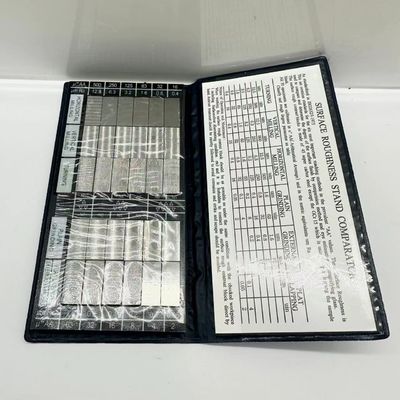

Stahl-Rauheitsvergleichs-Musterblock Drehbank Fräsen Schleifen Standard-Prüfkörper
I. Verwendung: Der Oberflächenrauheitsvergleichs-Musterblock ist ein Messwerkzeug, das
zur Überprüfung der Oberflächenrauheit von mechanischen Teilen nach der Bearbeitung durch Vergleichsmethode verwendet wird. Durch visuellen Vergleich mit dem bearbeiteten Teil oder unter Verwendung einer Lupe kann die Oberflächenrauheitsklasse bestimmt werden.
|
Wie standardisiert in ISO2632/I-1985 Dieses Set enthält Standards für die sechs wichtigsten Bearbeitungsverfahren in den gängigen "AA"-Werten. Diese Oberflächenrauheit wird verwendet, um den Grad der Oberflächenbearbeitung durch Vergleichsmethode und Augenschätzung oder Lupe zu vergleichen und zu bestimmen. Die Oberflächenrauheits-Kontrastblöcke bestehen aus 45 Super-Carbor-Stahl, außer dem GCr15, das zum Flachläppen des Musterblocks verwendet wird. Alle 30 Prüfkörper sind in u kalibriert＂AA (arithmetischer Mittelwert) und in den metrischen Äquivalenten um Ra. Klassifizierung und Rauheitsgradparameter gemäß Tabelle.
|
Hinweis zu Betrieb und Wartung: Bei der Arbeit sollte der Oberflächenrauheits-Kontrollblock so weit wie möglich unter den gleichen Bedingungen wie das geprüfte Werkstück (einschließlich Oberflächenfarbe, Beleuchtungsbedingungen usw.) sein und es ist verboten, den Oberflächenrauheits-Kontrollblock direkt mit der Hand zu berühren. Rostschutzbehandlung sollte streng befolgt werden, um Korrosion zu vermeiden, und Schläge und Kratzer sollten vermieden werden.
|
|
|
um
|
uin
|
um
|
uin
|
um
|
uin
|
|
um
|
uin
|
um
|
uin
|
|
|
12,5
|
500
|
12,5
|
500
|
12,5
|
500
|
1,6
|
63
|
1,6
|
63
|
|
|
6,3
|
250
|
6,3
|
250
|
6,3
|
250
|
0,8
|
32
|
0,8
|
32
|
|
|
3,2
|
125
|
3,2
|
125
|
3,2
|
125
|
0,4
|
16
|
0,4
|
16
|
|
|
1,6
|
63
|
1,6
|
63
|
1,6
|
63
|
0,2
|
8
|
0,2
|
8
|
|
|
0,8
|
32
|
0,8
|
32
|
0,8
|
32
|
0,1
|
4
|
0,1
|
4
|
|
|
0,4
|
16
|
0,4
|
16
|
0,4
|
16
|
0,05
|
2
|
0,05
|
2
|
|
|
HORIZONTAL FRÄSEN
|
VERTIKAL FRÄSEN
|
DREHEN
|
EBENES SCHLEIFEN
|
AUSSEN SCHLEIFEN
|
|
|
FLACHLÄPPEN
|
|
|
II. Materialien und Spezifikationen:
Materialien: Mit Ausnahme der Schleifmusterblöcke, die aus GCr15-Material gefertigt sind, bestehen alle anderen Musterblöcke aus 45 hochwertigem Kohlenstoff-Strukturstahl.
Spezifikationen: Es gibt insgesamt drei Arten.
1. Sieben Gruppen von Musterblöcken (Drehbank, Drehmaschine, Planfräsen, Flachfräsen, Planschleifen, Außen schleifen und Schleifen)
2. Sechs Gruppen von Musterblöcken (Drehbank, Drehmaschine, Planfräsen, Flachfräsen, Planschleifen, Außen schleifen)
3. Einzelne Gruppe von Musterblöcken (Drehbank-Musterblock, Hobelmaschine-Musterblock, Planfräs-Musterblock, Flach-Eisen-Musterblock, Planschleif-Musterblock, Außen schleif-Musterblock, Schleif-Musterblock, Bohrmaschinen-Musterblock)
III. Klassifizierung und Rauheitsparameter sind wie folgt in der Tabelle:
Herstellungsverfahren Drehbank Hobelmaschine Endfräsen Flachfräsen Polieren Außen schleifen Schleifen Bohrmaschine
IV. Vorsichtsmaßnahmen bei Gebrauch und Wartung:
Bei der Verwendung des Vergleichsmusterblocks sollte dieser unter den gleichen Bedingungen wie das zu prüfende Teil platziert werden (einschließlich Oberflächenfarbe, Lichtverhältnisse usw.). Berühren Sie den Vergleichsmusterblock nicht direkt mit den Händen. Implementieren Sie strenge Rostschutzmaßnahmen, um Rost zu verhindern, und vermeiden Sie Kratzer.
| Dieses Set enthält Standards der sechs wichtigsten Bearbeitungsverfahren in den gängigen "AA"-Werten. Diese Oberflächenrauheit wird verwendet, um den Grad der Oberflächenbearbeitung durch Vergleichsmethode und Augenschätzung oder Lupe zu vergleichen und zu bestimmen. Die Oberflächenrauheits-Kontrastblöcke bestehen aus 45 Super-Carbor-Stahl, außer dem GCr15, das zum Flachläppen des Musterblocks verwendet wird. Alle 30 Prüfkörper sind in u''AA (arithmetischer Mittelwert) und in den metrischen Äquivalenten um Ra kalibriert. |
