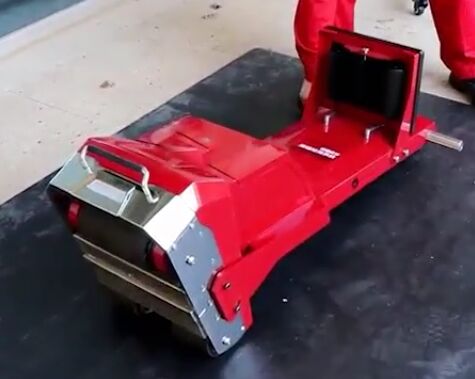

HMFL-M900 Magnetfluxleckage Detektor Trolley für vertikalen Speicher Tank Boden

2.1 Systemhost-Leistungsindikatoren:

2.1.1 Host-Display 12,1-Zoll industrielles kapazitives Touchscreen-All-in-One-Gerät, CPU Intel Core I7, 8 GB DDR3-Speicher, 128 GB Solid-State-Laufwerk, ultradünnes Magnesium-Aluminium-Gehäuse-Design, lüfterloses Kühlsystem, keine beweglichen Teile, Datenaustausch und Signalübertragung über USB-Schnittstelle;

2.1.2 Es verfügt über die Funktion der Echtzeit-Anzeige des Batteriestands;

2.1.3 Daten können gespeichert und wiedergegeben werden;

2.1.4 Akkulaufzeit: Ein 12V 33Ah Akku kann einen Dauerbetrieb von 10 Stunden gewährleisten.

2.2. Leistungsindikatoren der Anregungsdetektionseinheit:

2.2.1 Funktionsprinzip: Integrierte zerstörungsfreie Prüfung mit Magnetstreufluss, Erfassung und Verarbeitung von Magnetstreuflusssignalen und intelligente Datenanalyse;

2.2.2 Magnetisierungsmethode: Neodym-Eisen-Bor-Permanentmagnet-Magnetisierung;

Das Instrument verfügt über 96 Signaleingangskanäle.

★ 2.2.4 Abtastbreite 300 mm;

★ 2.2.5 Prüfdicke: 6-20 mm,

2.2.6 Kann 6 mm nicht-ferromagnetische Materialien durchdringen;

2.2.7 Die Anregungsdetektionskanaleinheit verwendet Tunnelmagnetoresistenz (TMR)-Technologie zur Erfassung von Leckmagnetfeldsignalen. Im Vergleich zu Hall-Sensoren haben TMR-Magnetsensoren eine 5-6-mal höhere Empfindlichkeit, eine ausgezeichnete thermische Stabilität und ein hohes Signal-Rausch-Verhältnis;

2.2.8 Der Abstand zwischen den Magnet-Sensor-Arrays beträgt 10 mm, und der Wegaufnehmer erfasst Daten alle 1,5 mm Bewegung;

★ 2.2.9 Nachweisempfindlichkeit: 20% Wanddickenreduzierung (Dicke: 6-16 mm)

40% Wanddickenreduzierung (Dicke 16,5-20 mm);

★ 2.2.10 hat die Fähigkeit, einzelne Defekte schnell zu lokalisieren, mit einer Positionierungsgenauigkeit von ≤ 5 mm;

★ 2.2.11 hat die Fähigkeit, Korrosionsdefekte an der oberen und unteren Oberfläche zu unterscheiden und kann die Verteilung des Ortes und der Größe von Korrosion an der oberen und unteren Oberfläche der Tankbodenplatte bestimmen.

2.3 Leistungsindikatoren der Antriebseinheit

2.3.1 Antriebsmodus: 200W DC bürstenloser Motor zum Antrieb, oder kann frei auf manuellen Antrieb umgeschaltet werden;

2.3.2 Das Motorantriebssystem verfügt über eine Geschwindigkeitsregulierungsfunktion, die die Geschwindigkeit an die Bedürfnisse jedes Bedieners anpassen kann, wodurch die Arbeitsbelastung der Bediener reduziert wird;

2.3.3 Prüfgeschwindigkeit: Die Geschwindigkeit kann von 0 bis 0,6 m/s eingestellt werden.

2.4 Leistungsindikatoren der Systemsoftware (Datenerfassungssoftware, Datenanalysesoftware und grafische Verarbeitungssoftware):

2.4.1 Das Softwaresystem wird in reinem Chinesisch angezeigt und kann die gesamte Tankbodenplatte schnell und umfassend prüfen, beurteilen, ob Korrosion vorhanden ist, und den Korrosionsgrad bestimmen. Es kann Echtzeit-Datenerfassung, -anzeige, -analyse, -speicherung und -wiedergabe sowie Datenbearbeitung erreichen. Es kann automatisch Tankbodenkarten, Gesamtansichten des Tanks, Einzelplattenansichten zeichnen, Ringplatten hinzufügen und in Echtzeit mit Defektschwellenwerten und kontinuierlichen Prüfmodi anzeigen und analysieren;

★ 2.4.2 Unabhängige PC-Datenverarbeitungssoftware, die in der Lage ist, Fehlbedienungen während der Prüfaufgaben zu bewältigen, Prüfdaten effizient zu verarbeiten und an verschiedene Modelle von Büro-Desktop-Computern und Laptops anpassbar ist;

2.4.3 Führen Sie die Datenerfassungssoftware und die Analysesoftware auf der PC-Plattform unter der Windows-Plattform aus. Die Systemberichtsoftware kann die Prüfergebnisse der gesamten Tankbodenplatte grafisch anzeigen, den Korrosionsbereich lokalisieren und verschiedene Farben zur Unterscheidung der Korrosionsschwere verwenden;

2.4.4 Ausgestattet mit robusten und langlebigen, berührungsempfindlichen industriellen Computern für eine einfache Bedienung in rauen Umgebungen von Lagertanks. Die Systemdatenerfassungssoftware kann nicht nur alle Leckmagnetfeldsignale erfassen, sondern auch den genauen Ort von Defekten und den Schweregrad der Korrosion in Echtzeit anzeigen;

2.4.5 Automatische Erstellung eines Prüfberichts für die gesamte Tankbodenplatte, Design und Hinzufügung einer Patching-Funktion, mit der Fähigkeit, Defekte zwischen dem gesamten Tank und der Einzelplatte zu zählen und den gesamten Tank und die Einzelplatte zu vergleichen;

★ 2.4.6 Mehrsprachige Einstellungen für die Betriebssoftware, optional (vereinfacht, traditionell, Englisch).

2.5 Funktionsindikatoren:

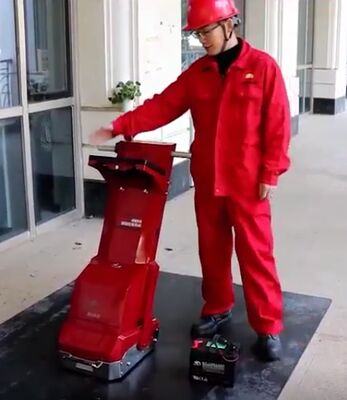

★ 2.5.1 Der Instrumentengriff verfügt über eine Klappfunktion, die den Schwimmwagendach-Stützstab beim Prüfen von Schwimmwagendachtanks nach dem Zusammenklappen vermeiden kann, wodurch Prüfblindstellen reduziert werden;

★ 2.5.2 Neue LED-Front- und Rückrichtungsfokussierungsbeleuchtungsfunktion, die die Vorwärts- und Rückwärtsrichtung beleuchten und die Bodenplatte bei unzureichender Beleuchtung im Tank gut sichtbar machen kann;

2.5.3 Das Instrument verfügt über eine Funkenlöschtechnologie, die Unfälle durch elektrische Funken beim Batteriewechsel verhindern kann;

2.5.4 Die Annahme einer einzigartigen hydraulischen Stangenstützmethode kann die Arbeitsbelastung bei Inspektionsarbeiten im Lagertank erheblich reduzieren.

2.5.5 Annahme des neuesten Hardware-Schaltkreis-Steuerungssystems der Generation, Modularisierung und Isolierung jedes Schaltungsteils, Verbesserung der Produktstabilität und Reduzierung des Risikos von manuellen Fehlbedienungen während des Gerätebetriebs.

2.6 Weitere Leistungsindikatoren:

2.6.1 Instrumentengewicht: nicht mehr als 65 kg;

2.6.2 Verpackungsbox: Erfüllt die IATA-Standards für den internationalen Lufttransport.
