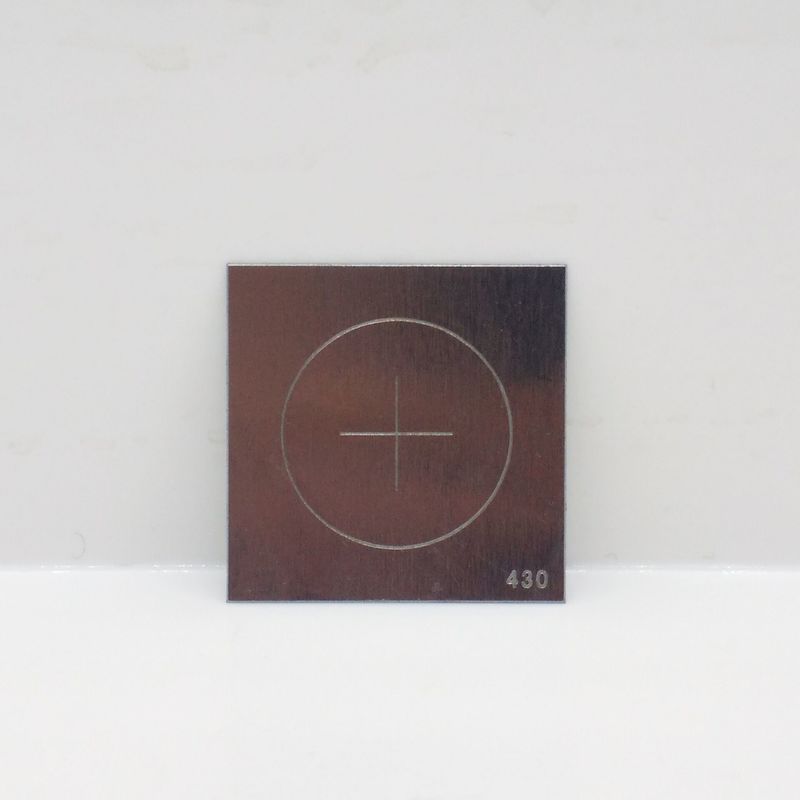

CX-430 MPI Kunstfehlerprüfstück mit Kreis- und Kreuzfehlern

Prüfgegenstände

Zustand, Methode und Anforderungen der Prüfung

Farbe

Metalloberfläche zeigt helles Silber, kein Rost. Keine Kratzer, keine Korrosion und so weiter

Ebenheit

Legen Sie das Prüfblech auf eine blanke Platte, vollständig parallel. Keine Falten. Keine Grate. Die Oberflächenrauheit RA beträgt 0,8 µm

Größe des Eisenblechs und der Schnittnut

Die Seitenlänge des mit Milscale geprüften Prüfblechs beträgt 0,75 Zoll x 0,75 Zoll. Die durchschnittliche Dicke des Prüfblechs CX-430 beträgt 0,004 Zoll. Das künstliche Fehlersymbol "o" und das Symbol "+" werden mit einem Präzisionsmikroskop in der Mitte des Prüfblechs geprüft. Der Durchmesser des Symbols vier "o" beträgt 0,507 Zoll, das Symbol "+" beträgt 0,25 Zoll.

Die Dicke des Prüfblechs CX-430 beträgt 0,004 Zoll. Die Nutentiefe beträgt 0,0012 Zoll, die

Nutbreite beträgt 0,007 Zoll.

Qualität

Die physikalischen und chemischen Tests zeigen, dass das Metall aus 1005 Stahl Park elektromagnetischem Rein-Eisenblech besteht.

Das Analyseergebnis der Rohmaterialien entspricht der Regel von GB6985,
