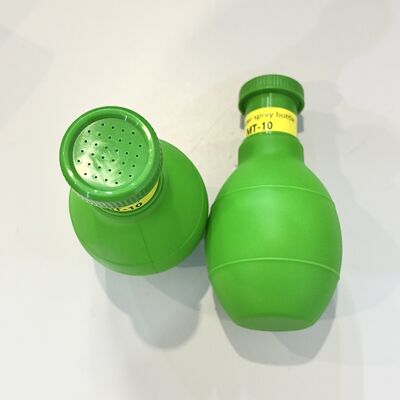

Gummibolle-Trocknpulver-Applikator für die Prüfung magnetischer Partikel

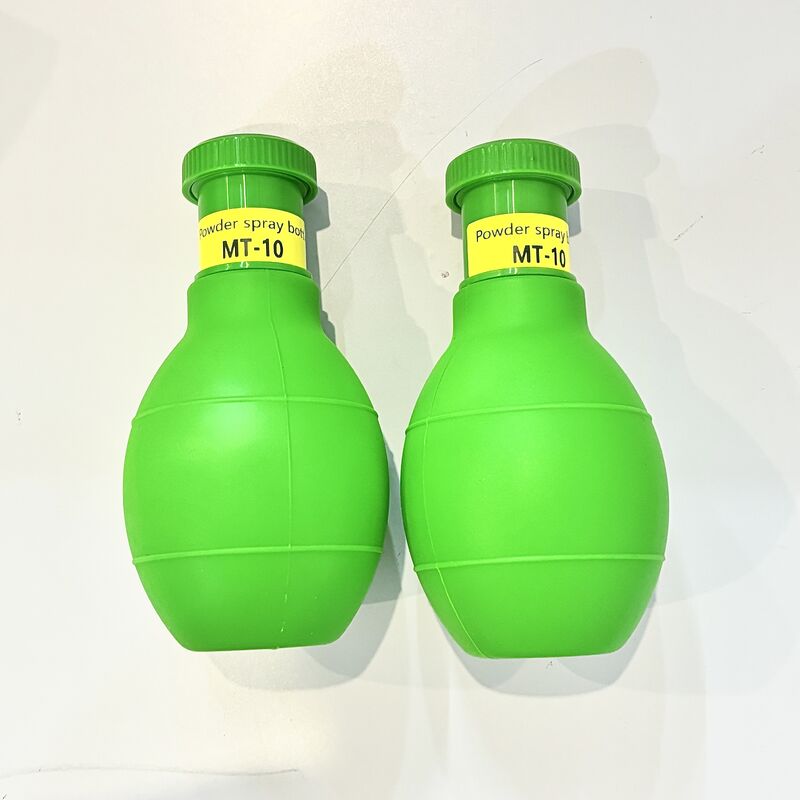

Gummi-Ball-Trockenpulver-Applikator für die Magnetpulverprüfung

Der Gummi-Ball-Trockenpulver-Applikator (Bulb Dry Powder Applicator) ist ein einfaches manuelles Pulversprühwerkzeug, das auf dem physikalischen Prinzip des Luftdruckunterschieds basiert. Er wird häufig in der zerstörungsfreien Prüfung (ZfP), im medizinischen Bereich, in der Schädlingsbekämpfung und in anderen Bereichen eingesetzt. Die Kernfunktion besteht darin, durch Zusammendrücken des Gummiballs einen Luftstrom zu erzeugen, der dann das Trockenpulver ausbläst und die Zieloberfläche gleichmäßig bedeckt.

I. Kernstruktur (Beispiel: ZfP-Magnetpulversprühball)
- **Gummiball (Bulb)**: Hochelastisches Gummimaterial, das die Energiequelle für das Gerät liefert. Kompression erzeugt Luftstrom, und beim Loslassen zieht er sich automatisch in die Luftkammer zurück.
- **Pulverbehälter/Rohrkörper**: Innenraum zum Laden von trockenem Magnetpulver, Pulver und anderen Pulvermaterialien.
- **Sprühkopf/Düse**: Vorderes Ende mit mehreren Löchern (z. B. 32 kleine Löcher mit φ0,9 mm), die den Luftstrom zerstreuen und ein gleichmäßiges Pulversprühen gewährleisten, um Verstopfungen zu vermeiden.
- **Rückschlagventil/Belüftungsstruktur**: Einige Modelle verfügen über ein eingebautes Rückschlagventil, das sicherstellt, dass Luft nur in eine Richtung strömen kann, um ein Zurückfließen von Pulver zu verhindern und eine stabile Pulverabgabe bei jeder Kompression zu gewährleisten.

II. Detaillierter Arbeitsmechanismus (4-Schritte-Zyklus)

III. Prinzip und Merkmale
- **Rein mechanisch, keine Stromversorgung**: Völlig abhängig von Gummielastizität und Druckunterschied, die Struktur ist einfach, mit geringer Ausfallrate und extrem niedrigen Kosten.
- **Hohe Steuerbarkeit**: Die Druckkraft kann die Pulverabgabe und den Sprühabstand steuern. Leichtes Drücken ergibt eine kleine Menge, starkes Drücken ergibt eine große Menge, geeignet für präzises lokales Sprühen.
- **Breite Anwendbarkeit**: Geeignet für trockene feine Pulver (Magnetpulver, medizinisches Pulver usw.) und wird häufig für die Trockenpulveranwendung in der ZfP (zerstörungsfreie Prüfung) zur Magnetpulverinspektion verwendet.
- **Einfache Wartung**: Keine komplexen Komponenten. Bei Verstopfung einfach die Düse reinigen und sie kann wiederholt verwendet werden.

IV. Anpassung an ZfP-Szenarien
Bei der Magnetpulverprüfung erzeugen Defekte nach der Magnetisierung des Werkstücks ein **Streufeld**; durch gleichmäßiges Aufsprühen von trockenem Magnetpulver mit diesem Werkzeug wird das Pulver vom Streufeld angezogen und gesammelt, wodurch Oberflächen-/nahezu oberflächliche Defekte wie Risse und Poren deutlich sichtbar werden, und die Inspektion kann mit Hilfe von Schwarzlicht-/Weißlichtbeobachtung abgeschlossen werden.
