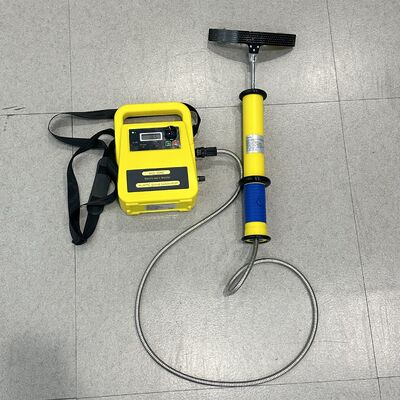

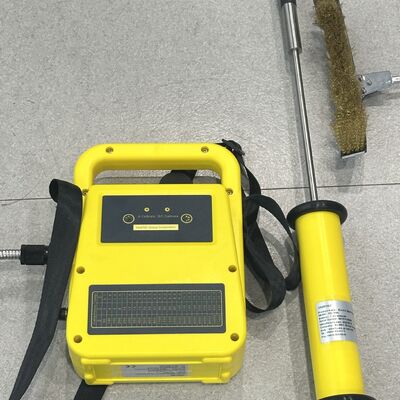

HD-106A/B/C Serie AC/DC Elektrischer Funkenprüfer mit intelligenter Frequenzumwandlung und tragbarem ABS-Gehäuse für die Beschichtungsinspektion

HD-106A/B/C Serie AC/DC Elektroschlag-Detektor

Allgemeine Einführung:

Der intelligente Frequenzumwandlungs-Elektroschlag-Pinhol-Detektor der HUATEC HD-106A/B/C Serie AC&DC 110-230V mit Drehknopf verwendet eine intelligente Frequenzumwandlungs-Hochspannungsdetektionstechnologie, die weit verbreitet ist, um Nadelstiche, Risse und andere Schäden und Defekte in nichtleitenden Beschichtungen auf leitfähigen Substraten (wie Metall) zu erkennen. Er prüft die Qualität von isolierenden und korrosionsschützenden Beschichtungen auf der Oberfläche von Lagertanks, Ventilen und Rohrleitungen. Tragbare Größe, robustes ABS-Gehäuse, das Erscheinungsbild des Instruments ist schön, stabile und zuverlässige Leistung, kann weit verbreitet in Korrosionsschutztechnik, Kunststoff-luftdichte Gelenkdetektion, Betonbeschichtung Luftdichtheitstest, Petrochemie-Pipeline-Korrosionsinspektion, Emaille-Produktionsindustrie eingesetzt werden, ist ein unverzichtbares Werkzeug zur Prüfung der Qualität von metalloberflächenisolierenden Korrosionsschutzbeschichtungen.

Hauptmerkmale:

Der spezielle Metallschlauch schützt das Verbindungskabel zwischen dem Hauptgerät und dem Hochspannungsgenerator;

Militärqualität vergoldeter Stecker zur Gewährleistung der Zuverlässigkeit der Verbindung;

Einzigartiges Design, ABS-Gehäuse, schön, langlebig;

Leichte Folientastatur, einfach zu bedienen;

AC/DC-Netzteil kann schnell und automatisch umgeschaltet werden, AC/DC Dual-Use;

Großkapazitäts-Lithium-Ionen-Akku, energiesparend und umweltfreundlich;

Unabhängiger Hochdruckknopf, maximaler Schutz der Sicherheit des Prüfpersonals, in Übereinstimmung mit internationalen Sicherheitsstandards;

Intelligente Frequenzumwandlungs-Hochspannungsdetektionstechnologie ist für feuchte Umgebungen geeignet, der Prüfprozess erzeugt keine statische Elektrizität;

Kann durch taufeuchte oder schlammige und leicht leitfähige Oberflächen geprüft werden;

Kann verschiedene Arbeitsprüfköpfe (Hochdruckpistole) automatisch identifizieren, Selbstkalibrierung;

Digitalanzeige der Batteriespannung und der Ausgangs-Hochspannung;

Bei Erkennung von Nadelstichen und anderen Defekten akustisch-optischer Alarm;

Die Ausgangs-Hochspannung kann genau eingestellt werden, und die Anzeigegenauigkeit ist hoch.

Mit Überlastschutzfunktion;

Technische Parameter:

Prüfspannung: 0,5KV-7KV (HD-106A) 6KV-35KV (HD-106B) 0,5-36KV (HD-106C)

Beschichtungsdicke: 0,03mm-1,7mm (HD-106A) 1,4mm-11,3mm (HD-106B) 0,03mm-11,3mm (HD-106C)

Auflösung: ±100V

Betriebstemperatur: -20℃ ~ +50℃

Arbeitsfeuchtigkeit: Kondensation von Tau auf der Oberfläche vermeiden (siehe DIN55670)

Alarmsignal: 86 Dezibel. Frequenz 1500Hz. 1 Sekunde für jeden Nadelstichalarm

Spannungsanzeige: LCD-Anzeige, 3 Ziffern

Stromversorgung: 12V Lithium-Ionen-Akku (geringes Gewicht, energiesparend und umweltfreundlich)

Arbeitszeit: P7 Hochspannungsgenerator (16 Stunden, Modell HD-106A) P35 Hochspannungsgenerator (12 Stunden, HD-106B), P7&P35 Hochspannungsgenerator für HD-106C

Stromversorgungsmodus: Wechselstrom/Gleichstrom Dual-Use

Ladegerät: 110V bis 230V 50/60Hz automatische Umwandlung

Hauptgerät Gewicht: 1,2 kg

Host-Größe: 180mm×235mm×80mm

Funktionsprinzip:

Der Hohlraumdetektor basiert auf einer Vielzahl von leitfähigen isolierenden Beschichtungen auf der Substratoberfläche, um eine bestimmte Menge an Pulsdruck hinzuzufügen, wie z. B. Korrosionsschutzschicht, dünnes Metall oder Nadelstichleckage. Wenn der Puls mit Hochspannung beaufschlagt wird, wird der Luftspalt durchbrochen und eine Funkenentladung erzeugt. Gleichzeitig wird ein Impulssignal an die Alarm schaltung gesendet, der Alarm ertönt und leuchtet, um das Ziel der Qualitätsprüfung der Korrosionsschutzschicht zu erreichen.Standardlieferung:

Haupteinheit, Hochspannungsgenerator, 2 Meter Prüfkabel, Massekabel, Prüfbürste, Akku, Ladegerät, Tragegurt, Instrumentenkoffer, HUATEC Kalibrierungszertifikat, Bedienungsanleitung

Optionales Zubehör:

Lichtbogenbürste

Flachbürste

Kreisfederbürste

Rohrinnenflächenbürste

Batterie
