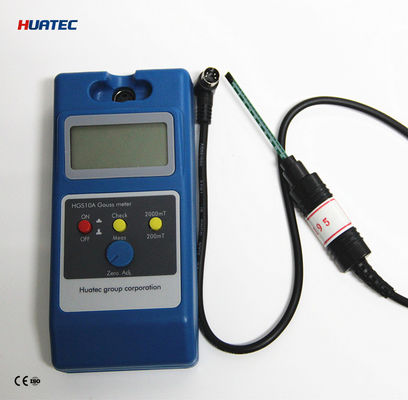

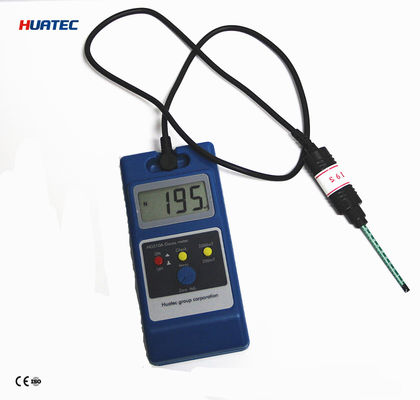

HGS-10A tragbares digitales Tesla-Meter Gauss-Meter für die Prüfung von Magnetfeld

HGS-10A Tragbares digitales Teslameter Gaussmeter zur Messung von Magnetfeldern

Zusammenfassung

HGS-10A tragbares digitales Teslameter, das zur Messung der magnetischen Induktionsstärke verschiedener Magnetfelder wie Gleichstrommagnetfelder, Wechselstrommagnetfelder, Strahlungsmagnetfelder, Remanenzmagnetfelder, Erdmagnetfelder usw. verwendet werden kann. Das Instrument ist tragbar (150 mm x 70 mm x 30 mm), hat einen großen Messbereich, eine bequeme Bedienung, ein klares LCD-Display und die fortschrittlichsten Touch-Tasten in China, was seine Lebensdauer und seinen Komfort erheblich verbessert. Die Stromversorgung erfolgt über sechs 1,5-V-Trockenbatterien, die über 100 Stunden ununterbrochen arbeiten können, und kann auch über das Netzteil verwendet werden, klein und tragbar. Perfekte Qualitätssicherung, hochwertiger Kundendienst, ist Ihre ideale Wahl für die Arbeit.

Als eines der am weitesten verbreiteten Messinstrumente im Bereich der Magnetfeldmessung ist das Teslameter ein Spezialinstrument zur Messung der magnetischen Induktionsstärke von Magneten.

Das tragbare digitale Teslameter HGS-10A kann zur Messung der magnetischen Induktionsstärke verschiedener Magnetfelder verwendet werden, wie z. B. Gleichstrommagnetfelder, Lautsprecher, Magnetscheider, Arbeitsmagnetfelder von Permanentmagnet-Eisenentfernern, Streumagnetfelder, Entmagnetisierung und Restmagnetfelder nach der Teilebearbeitung. Das Instrument ist tragbar, hat einen großen Messbereich, eine einfache Bedienung und ein klares LCD-Display.

Arbeitsbereich:

1. Oberflächenmagnetfeldverteilung von Permanentmagnetmaterialien (d. h. was wir normalerweise als Meter-Magnetismus bezeichnen);

2. Spaltmagnetfeld in magnetischen Kreissystemen;

3. Magnetfeld, das durch ein Magnetfeld erzeugt wird, das durch einen Permanentmagneten oder einen Gleichstrom erzeugt wird, der auf ferromagnetische Materialien einwirkt;

Haupttechnische Indikatoren

Funktionsprinzip:

Diese Instrumentenserie basiert auf dem Hall-Effekt-Prinzip, das vom Sensor, d. h. dem Hall-Sensor, verwendet wird. Es gibt zwei Arten von Sensoren, transversale und axiale, die vom Benutzer je nach Bedarf ausgewählt oder kombiniert werden können. Die Schaltung verwendet einen Verstärker mit geringem Drift, ein Hochstabilitätsnetzteil und eine 31/2 LCD-Anzeige.

(I) Hall-Effekt-Prinzip

Wenn ein Metall- oder Halbleiterplättchen in ein Magnetfeld gebracht wird, entsteht eine elektromotorische Kraft (EMK) in Richtung senkrecht zu Strom und Magnetfeld, ein physikalisches Phänomen, das als Hall-Effekt bekannt ist. Das Hall-Effekt-Prinzip ist im Wesentlichen die Bewegung der festen Ladungsträger im Material in einem zusätzlichen Magnetfeld (B), das senkrecht zum Festkörpermaterial steht. Aufgrund der Lorentz-Kraft (FB) und der Ablenkung in der Flugbahn kommt es auf beiden Seiten des Materials (3.4) zu einer Ansammlung von elektrischer Ladung in vertikaler Richtung zur Stromrichtung, die ein elektrisches Feld und ein Magnetfeld erzeugt. Schließlich werden die Ladungsträger durch die Lorentz-Kraft und die elektrische Abstoßung ausgeglichen (FB = Fe), und auf beiden Seiten wird eine stabile elektrische Potenzialdifferenz, die Hall-Spannung (VH), aufgebaut. Die Grundgleichung lautet:

Vh = KhIhB

Dabei:

Ih: Arbeitsstrom

B: Flussdichte

Kh: Elementempfindlichkeit

Vh: Hall-Spannung

(Ⅱ)Verwendung des Sensors

Beispiel für einen transversalen Sensor

Die Richtung der magnetischen Kraftlinien des gemessenen Magnetfeldes ist senkrecht zum Hall-Element an der Vorderseite des Sensors (wie in der Abbildung rechts gezeigt).

2. Das Diagramm und die Beschreibung des vom Handheld-Sensor gemessenen Magnetfeldes sind in der Abbildung rechts dargestellt. Verwenden Sie die Position von 2,3 mm am Ende des Hall-Elements an der Vorderseite des Sensors (die gegenüberliegende Seite der Skala, und die Kupferprobe ist die gegenüberliegende Seite, die durch einen kleinen Kreis markiert ist), um die Oberfläche des gemessenen Magneten oder die Position des gemessenen räumlichen Magnetfeldes vorsichtig zu berühren.

3. Unsachgemäße Handhabung des Handheld-Sensors, die die Spitze des Sensors auf die Oberfläche des Messobjekts drückt (wie in der Abbildung rechts gezeigt), kann den Sensor leicht beschädigen.

Packliste

1. HGS-10A Digitales Teslameter

2. Externes Netzteil

3. Hall-Sensor

4. Nr. 5 Trockenbatterien 6 Stück

5. Eine Bedienungsanleitung

6. Ein Zertifikat für Produktqualifikation
