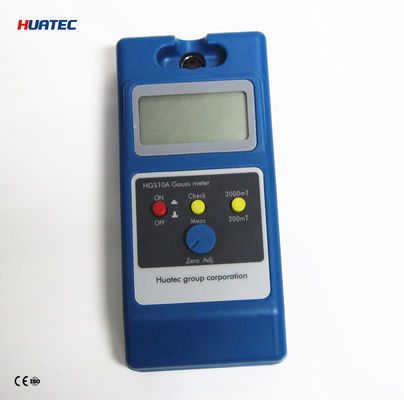

HGS-10A Breitbereichs-Digital-Teslameter mit LCD-Display für Gleichstrommagnetfeldmessungen
Zusammenfassung
HGS-10Ein tragbarer digitaler Tesla-Score, die zur Messung der magnetischen Induktionsstärke verschiedener Magnetfelder verwendet werden kann, wie z. B. stetiges Magnetfeld, Wechselstrommagnetfeld, Strahlungsmagnetfeld, Remanenzmagnetfeld,Erdmagnetfeld, etc. Das Gerät kann herumgetragen werden (150mm × 70mm × 30mm), mit breiter Reichweite, bequemer Bedienung, klarem LCD-Display und der fortschrittlichsten Touch-Taste in China,die Lebensdauer und den Komfort erheblich verbessernDie Stromversorgung besteht aus sechs Trockenbatterien Nr. 5, die über 100 Stunden kontinuierlich arbeiten können, und kann auch bei einer kleinen und tragbaren Netzversorgung verwendet werden.Perfekte Qualitätssicherung, qualitativ hochwertigen Kundendienst, ist Ihre ideale Wahl für die Arbeit.
Als eines der am weitesten verbreiteten Messgeräte im Bereich der magnetischen Messung ist das Teslemeter ein spezielles Instrument zur Messung der magnetischen Induktionsintensität von Magneten.
HGS-10A tragbares digitales Tesla-Meter kann zur Messung der magnetischen Induktionsintensität verschiedener Arten von Magnetfeldern verwendet werden, wie z. B. Gleichspannmagnetfeld, Lautsprecher, Magnetseparator,Betriebsmagnetfeld eines Dauermagneten-EisenentfernersDas Gerät ist tragbar, verfügt über eine große Reichweite, eine einfache Bedienung und ein klares LCD-Display.
Arbeitsbereich:
1. Oberflächenmagnetische Feldverteilung von Permanentmagneten (das heißt, wir nennen normalerweise Metermagnetismus);
2. Magnetfeldlücke in der Magnetkreisstruktur;
3. Magnetfeld, das durch Magnetfeld erzeugt wird, das durch einen Dauermagneten oder Gleichstrom erzeugt wird, der auf Ferromagnetmaterialien absorbierende Geräte wirkt;
Haupttechnische Indikatoren
| Reichweite |
0~200mT Millitesla ~2000mT Millitesla |
| Grundfehler |
±2% ±3 Wörter (unter 1000mT Millitesla)
±5% ±3 Wörter (1000mT oder mehr)
|
| Diskriminierung |
0.1millittesla, 1mT millittesla
|
| Anzeigemodus |
3 1/2 LCD-Display. Positive und negative Anzeige bei der Messung. Positiv repräsentiert N-Pol und negativ repräsentiert S-Pol |
| Anzeigeeinheit |
mT Millitesla |
| Gemessenes Magnetfeld |
Gleichstrommagnetfeld (statisches Magnetfeld) |
| Umgebungstemperatur |
5°C~ 40°C
|
| Relative Luftfeuchtigkeit |
20% bis 80% (keine Kondensation)
|
| Stromversorgung |
sechs Batterien Nr. 5, externe Spannungsregler-Stromversorgung
|
| Außengröße |
150 mm × 70 mm × 30 mm,
Gewicht: 450 g
|
Arbeitsprinzip:
Diese Reihe von Geräten basiert auf dem Prinzip des Hall-Effekts des Sensors, nämlich des Hall-Sensors.die von den Benutzern entsprechend ihren Bedürfnissen ausgewählt oder abgestimmt werden könnenDer Schaltkreis hat einen niedrigen Driftverstärker, eine hohe Stabilität der Stromversorgung und ein 31/2 LCD-Display.
(I) Grundsatz des Hall-Effekts
Die Platzierung einer Metall- oder Halbleiterwafer in ein Magnetfeld erzeugt eine elektromotorische Kraft (EMF) in der Richtung, die senkrecht zum Strom und dem Magnetfeld ist.ein physisches Phänomen, das als Hall-Effekt bekannt ist. Hall-Effekt-Prinzip ist die Essenz des Materials des festen Trägers in zusätzlichem Magnetfeld (B) senkrecht zum festen Material in der Bewegung,durch die Wirkung der Lorentz-Kraft (FB) und Verschiebung in der Flugbahn, und das Material auf beiden Seiten von (3.4) zur Erzeugung einer elektrischen Ladungsauflagerung in vertikaler Richtung der Stromrichtung des elektrischen und des magnetischen Feldes,und schließlich machen die Träger durch die Lorentz-Kraft und elektrische Abstoßung Balance (FB = Fe) und auf den beiden Seiten eine stabile elektrische Potenzialdifferenz ist die Hallspannung (VH)Die Grundgleichung lautet:
Die Vh = KhIhB
Dazu gehören:
Ih: Betriebsstrom
B: Flussdichte
Kh: Empfindlichkeit gegenüber Elementen
Vh: Hallenelektrizität
(Ⅱ)Verwendungsmethode des Sensors
Nehmen wir zum Beispiel seitliche Sensoren.
Die Richtung der Magnetkraftlinie des gemessenen Magnetfeldes ist senkrecht zum Hallenelement an der Vorderseite des Sensors (wie in der Abbildung rechts dargestellt).
2Das Diagramm und die Beschreibung des vom Handsensor gemessenen Magnetfeldes sind in der Abbildung rechts dargestellt.3 mm am Ende des Hallenelements am vorderen Ende des Sensors (die gegenüberliegende Seite der Skala), und die Kupfersonde ist die gegenüberliegende Seite, die durch einen kleinen Kreis gekennzeichnet ist), um sanft die Oberfläche des gemessenen Magneten oder die Position des gemessenen räumlichen Magnetfeldes zu berühren.
3. Eine unsachgemäße Handsensormethode zwingt die Oberseite des Sensors zur Oberfläche des Messobjekts (wie in der Abbildung rechts gezeigt) und kann den Sensor leicht beschädigen.

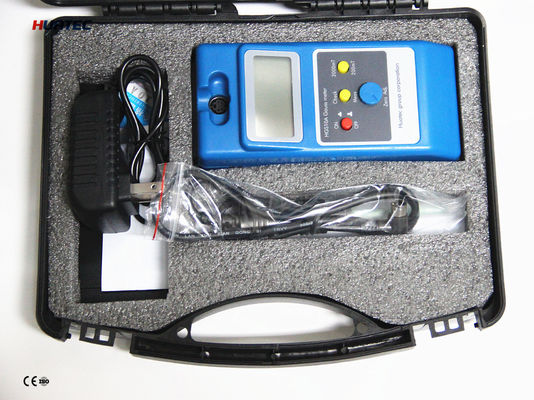

Verpackungsliste
1. HGS-10A Digitale Tesla-Meter
2. Außenstromversorgung
3. Hallensensor
4Nr. 5 Trockene Batterien 6 Stück
5Anleitung zur Verwendung
6. ein Zertifikat der Produktqualifikation
