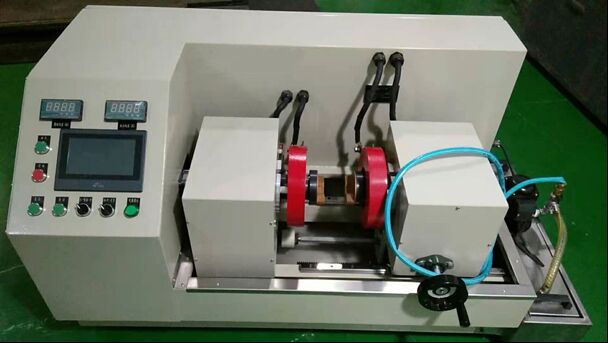

HMP-500NX Wechselstrom-Magnetisierungstrainingsfehlerdetektor mit magnetischem Aufhängungssystem

HMP-500NX AC Magnetisierungsprüfgerät mit Magnetschwebesystem

1. Beschreibung der Ausrüstungskomponenten

1.1. Schaltschrank (1)

  Unabhängiger Schaltschrank, alle elektrischen Ausführungskomponenten sind in diesem Schaltschrank installiert, und der Schaltschrank ist mit einer Luftfilter- und zirkulierenden Wärmeableitungsvorrichtung ausgestattet. Geschweißt aus hochwertigem Stahl;

Eine 220V 50Hz Sprühpumpe mit wasserdichter Abdeckung und eine Stromversorgung für die Schwarzlichtlampe sind auf der Rückseite installiert;

Leistungsschalter, Schütze, Steuerkomponenten, Transformatoren, Gleichrichter, Trigger, Energie usw. sind alle in diesem Schrank installiert;

1.2. Bedienfeld (2)

Die Vorderseite des Bedienfelds ist mit einem Touchscreen zur Einstellung und Anzeige ausgestattet, mit einem AC-Digitalamperemeter und einem Not-Aus-Schalter.

Schalter und Funktionseinstellungen sind alle in diesem Bereich untergebracht.

1.3. Elektrodenspannkasten (3)

Der feste Elektrodenspannkasten ist aus 10mm hochwertiger Stahlplatte geschweißt, und die vordere und hintere Tür sind abnehmbar.

1.4. Elektrodenschubkasten (5)

Der Elektrodenschubkasten kann in jeder Position gestoppt werden, dient zur Einstellung des Klemmabstands und verfügt über eine Parkbremsfunktion;

1.5. Magnetschwebesystem zum Rühren und Sprühen (6)

Die Ausrüstung ist mit einem separaten Magnetschwebetank mit V-förmiger Struktur am Boden und einer Rührsprüh-Elektropumpe im oberen Teil ausgestattet. Dieser Teil ist mit einem Schlauch mit dem Sumpftank verbunden, und eine manuelle Spritzpistole ist an der Vorderseite des Sumpftanks installiert.

Das System hat eine starke Rührfunktion, die V-förmige Struktur sorgt dafür, dass das magnetische Pulver nicht leicht ausfällt, und der Sprühdruck ist einstellbar;

Die Kapazität beträgt 20L;

1.7. Magnetisierungs- und Entmagnetisierungsstromversorgungssystem:

Die Ausrüstung verwendet die AC-Magnetisierungsmethode, die aus zwei unabhängigen Magnetisierungsstromversorgungen besteht. Die beiden Haupttransformatoren liefern jeweils den Magnetisierungsstrom. Die steuerbare Modulwandlertechnologie wird zur Steuerung des Stroms des Stromkreises verwendet, und die isolierte Spannung wird an die Elektroden und Spulen gesendet. Die Größe ist stufenlos einstellbar und die entsprechende Instrumentenanzeige ist eingestellt. Der Strom kann voreingestellt werden, und es wird ein Alarm ausgelöst, wenn der voreingestellte Strom unzureichend ist oder überschritten wird, um Fehlmessungen und übersehene Messungen zu verhindern und sicherzustellen, dass das Werkstück die angegebene Magnetisierungsintensität erhält. AC mit Phasensteuerungsfunktion bei Stromausfall zur Aufrechterhaltung eines stabilen Restmagnetismus, der für die Restmagnetismusprüfung verwendet werden kann.

Mit AC-Dämpfungsmethode Entmagnetisierungsfunktion.

Material des Strompfads: alle Rotkupferstäbe oder Kupferkabel.

1.8. Elektrische Steuerung:

1) Das elektrische Steuerungssystem wird von einer OMRON SPS gesteuert, einschließlich steuerbarer Module und deren Schutzvorrichtungen, Stromregelungs-Triggergeräte, Amperemeter, Bedientasten und Kontrollleuchten, Zylinder, Triples, Magnetventile, Druckregelventile, Luftschalter, Zwischenrelais, Steuergeräte wie AC-Schütze. Hauptstromkreis-Leistungsschalter mit Überlastschutz.

2) Mann-Maschine-Schnittstellen-Steuerungssystem:

Der Computer (Mann-Maschine-Schnittstellensystem) steuert den Magnetisierungsstrom, die Magnetisierungszeit, die Magnetisierung usw., was die Erkennungsgenauigkeit erheblich verbessert und den schrittweisen Betrieb von Magnetisierung, Voreinstellung des Magnetisierungsstroms und Verfolgung automatisch abschließen kann.

Das programmierbare Touchscreen-Display kommuniziert über einen Adapter mit der programmierbaren SPS-Steuerung, um die wichtigsten Parameter des Systems direkt anzuzeigen. Und Einstellung der Berechtigungspassworts, und die Parameter können innerhalb der Berechtigung angepasst werden. Bildschirmdesign: Startseite - Firmenname. Jede Berührung kann zum Hauptbildschirm wechseln - "Hauptmenü", "Arbeitsseite", "Alarmprotokoll", "Vorsichtsmaßnahmen", "Stromwellenform", Berühren Sie jede Funktionstaste, um automatisch zum entsprechenden Bildschirm zu wechseln, und die Prozessparameter verschiedener typischer Werkstücke können gespeichert werden.

Der Magnetisierungsstrom kann voreingestellt werden, und der automatische Nachführkreis wird über das programmierbare Touchscreen-Display-System gebildet, und der Fehler zwischen dem voreingestellten Wert und dem tatsächlichen durchlaufenden Stromwert beträgt *Hub: 0-200mm3%.

Das System verfügt über eine Selbstdiagnosefunktion für Fehler. Überstrom, Unterstrom, abnormaler Luftdruck, übermäßige Temperaturerhöhung des Hauptstromkreises, akustische und optische Alarme und automatisches Stoppen der Arbeit.

3) Die Gerätehülle ist zuverlässig geerdet, und der Isolationswiderstand der gesamten Maschine beträgt *Entmagnetisierungseffekt: Ultra-Niederfrequenz-DC-Kommutierungsdämpfungsentmagnetisierung, Remanenz 2MΩ.

4) Die Ausrüstung verfügt über vollständige Sicherheitsfunktionen, Verriegelungs- und Alarmfunktionen.

5) Das elektrische Schaltbild, das Verdrahtungsdiagramm und der tatsächliche Stromkreis der Ausrüstung müssen vollständig übereinstimmen.

6) Der SPS-Kontakt ist mit einem Zwischenrelais ausgestattet, um den Kontakt zu schützen.

7) Die Verdrahtung jeder elektrischen Komponente muss mit einer Drahtnummer gekennzeichnet sein, und die Verdrahtung zwischen jeder Komponente ist mit einer Drahtschlitzplatine versehen.

2. Zubehör

Umfang 0-500A stufenlos einstellbar, mit Phasensteuerung bei Stromausfall

Längs 0-1000A (1000A*6T=6000AT) stufenlos einstellbar, mit Phasensteuerung bei Stromausfall

  *Steuerungsmethode: Voreinstellung und automatische Kompensation

  *Kompensations-Aktualisierungsrate: 0,02S/Zeit

*Temporäre Lastrate:

≥

25%, geeignet für kontinuierliche 7*24H Arbeit*Entmagnetisierungseffekt: Ultra-Niederfrequenz-DC-Kommutierungsdämpfungsentmagnetisierung, Remanenz ≤

0,2MT, einstellbare Entmagnetisierungsfrequenz*Magnetisierungsmethode: Umfangsmagnetisierung und Längsmagnetisierung, Umfang- und Längsverbundmagnetisierung*Wöchentliche Längsstromfehlerquote:

≤±

3%*Hub: 0-200mm*Spuleninnendurchmesser: 100mm

*Stromversorgung: AC380V±10% 50HZ 40KVA (momentan 5S), dreiphasiges Fünf-Leiter-System.

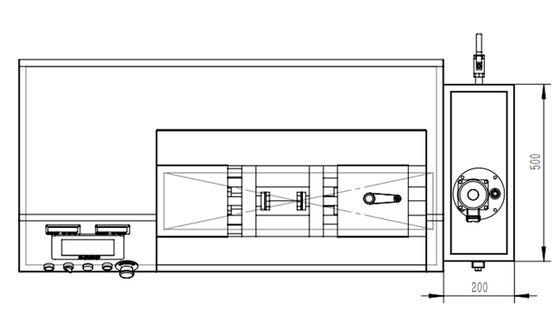

*Abmessungen: Länge 1400*Breite 600*Höhe 750

*Empfindlichkeit: A-Typ (QQI) Empfindlichkeitsprüfkörper (30/100) voller Kreis und Kreuz können klar angezeigt werden.

*Der Luftfahrtindustriestandard der Volksrepublik China HB/Z72-1998 "Magnetpulverprüfung"

*Erfüllt den JB/T8290-2011 Standard für "Magnetpulver-Fehlerdetektor" des Ministeriums für Maschinenbau und den Branchenstandard HB/Z72-98.
