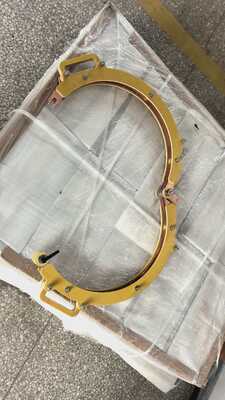

HCDX-C400S Handschließung Kreislauf Spirale Offene-Schließende 2000A 16 Zoll für die magnetische Partikelprüfung

HCDX-C400S Handschließung Kreislauf Spirale Offene-Schließende 2000A 16 Zoll für die magnetische Partikelprüfung

1. Sicherheitsvorkehrungen

1.1 Elektrische Sicherheit: Der maximale Betriebsstrom dieser Spule beträgt 2000 A. Vor dem Betriebes ist notwendig sicherzustellen, dass der Stromkreis den elektrischen Sicherheitsnormen entspricht und zuverlässig geerdet istDie Verwendung in feuchten, brennbaren oder explosionsgefährdeten Umgebungen ist verboten, um das Explosionsrisiko zu vermeiden.

1.2 Erforderliche Standby-Lastquote: Die Standby-Lastquote der Spule beträgt 20%, was bedeutet, dass die Einschaltzeit alle 10 Minuten 2 Minuten nicht überschreiten darf.Es ist strengstens verboten, über die Standby-Lastrate hinaus zu verwenden, um Überhitzung und Verbrennung der Spule zu vermeiden.

1.3 Mechanischer Betrieb: Bei der Bedienung des manuellen Sperrmechanismus sollte die Kraft gleichmäßig ausgeübt werden, um ein heftiges Ziehen zu vermeiden, das zur Verformung der Spule oder zum Ausfall des Sperrmechanismus führen kann.beim Öffnen oder Schließen der Spule, ist zu bestätigen, dass das Werkstück vollständig in Position gebracht ist, um Verletzungen oder Beschädigungen des Werkstücks zu verhindern.

1.4 Inspektionsumgebung: Bei der Inspektion von magnetischen Partikeln sind Schutzhandschuhe und Schutzbrillen zu tragen, um den Kontakt von Magnetpulver mit der Haut oder das Eintreten in die Augen zu vermeiden.Der Arbeitsbereich sollte gut belüftet bleiben und das verstreute Magnetpulver unverzüglich gereinigt werden..

1.5 Notfallbehandlung: Bei Überhitzung, Rauchemissionen oder abnormalen Geräuschen der Spule sollte die Stromversorgung sofort abgeschaltet werden.Der Fehler sollte untersucht werden.Es ist strengstens verboten, es in defektem Zustand weiter zu verwenden.

2. Produktübersicht

2.1 Anwendung des Produkts

Diese manuell verriegelnde, kreisförmige Öffnungs- und Schließspule ist speziell für die Inspektion magnetischer Partikel ausgelegt.Falten und andere Defekte an der Oberfläche und nahe der Oberfläche des WerkstücksEs eignet sich für die zerstörungsfreie Prüfung kreisförmiger Werkstücke wie Wellen und Scheiben.

2.2 Technische Parameter

2.3 Strukturelle Zusammenstellung

Es besteht hauptsächlich aus vier Teilen: dem kreisförmigen Spulenkörper, der manuellen Sperrvorrichtung, den Stromanschlussgeräten und dem Isoliergriff.Der Spulenkörper ist um die leitfähigen Kupferstangen mit einem hochfesten Dämmstoff umhüllt, um eine stabile Stromleitung und eine zuverlässige Isolierung zu gewährleistenDas manuelle Sperrgerät ermöglicht das Öffnen und Sperren der Spule durch eine Snap-Fit-Struktur. Die Stromanschlussterminals sind aus Kupfer, was den Kontaktwiderstand reduziert.Der Isoliergriff erleichtert dem Bediener die sichere Bedienung des Spulenöffnens und Schließens.

3. Einsatzschritte

3.1 Vorbereitungen vor dem Start

3.1.1 Überprüfen Sie das Erscheinungsbild der Spule: Bestätigen Sie, dass die Isolationsschicht der Spule unbeschädigt ist, die Sperrvorrichtung nicht verformt ist und die Verbindungstermine nicht oxidiert sind.Wenn Anomalien festgestellt werden, müssen vor der Anwendung repariert werden.

3.1.2 Anschließen der Stromversorgung: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 Vorbereitung des Werkstücks: Reinigung von Ölflecken, Rost und Verunreinigungen auf der zu untersuchenden Oberfläche des Werkstücks.Sicherstellung einer flachen und trockenen Oberfläche des Werkstücks, um die Wirkung der magnetischen Partikelhaftung zu vermeiden.

3.2 Öffnen und Verriegeln der Spule

3.2.1 Entriegelung: Greifen Sie an den isolierten Griff und ziehen Sie den Verriegelungsverschluss nach oben, um die Spule in die offene Position zu bringen.

3.2.2 Anbringung des Werkstücks: Das zu überprüfende Werkstück wird stetig in die Mitte der Spirale gelegt, wobei sichergestellt wird, dass die Achse des Werkstücks mit der Mitte der Spirale zusammenfällt.Vermeiden Sie eine ungleichmäßige Magnetfeldverteilung, die die Detektionsgenauigkeit beeinträchtigen kann.

3.2.3 Verriegelung: Schließen Sie die Spirale langsam und drücken Sie nach Bestätigung, dass das Werkstück nicht verlegt ist, auf die Verriegelungssperre, bis Sie einen Klick hören.Stellen Sie sicher, dass die Spirale vollständig gesperrt ist, um zu verhindern, dass die Spirale während des Inspektionsvorgangs löst..

3.3 Inspektionsvorgänge

3.3.1 Einstellung der Parameter: Anhand des Materials und der Größe des Werkstücks wird der aktuelle Wert (≤2000A) und die Energiezufuhrzeit (streng nach≤20% Nulllastgeschwindigkeit) auf der Magnetpartikelprüfmaschine.

3.3.2 Magnetpulver anwenden: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Inspektion der Energieversorgung: Stromversorgung der Inspektionsmaschine starten, die Spule so anregen, dass ein Magnetfeld erzeugt wird, die Energieversorgungszeit innerhalb des eingestellten Wertes halten,Beobachten Sie die Magnetpulveransammlung auf der Oberfläche des Werkstücks, und den Ort und die Größe des Defekts zu bestimmen.

3.3.4 Stromaus- und Demagnetisierung: Nach Abschluss der Inspektion wird zunächst die Stromversorgung der Spule abgeschaltet.dann eine Demagnetisierung am Werkstück durchführen, um Rückstandsmagnetismus zu vermeiden, der die spätere Verarbeitung oder Verwendung beeinträchtigt.

3.4 Abschaltverfahren

3.4.1 Schalten Sie die Stromversorgung der Magnetpartikelprüfmaschine aus und trennen Sie die Verbindung zwischen der Spule und der Stromquelle.

3.4.2 Entriegeln Sie die Spule, entfernen Sie das Werkstück und reinigen Sie das Magnetpulver auf der Oberfläche der Spule.

3.4.3 Schließen und sperren Sie die Spirale und legen Sie sie in einen trockenen und belüfteten Lagerraum.
