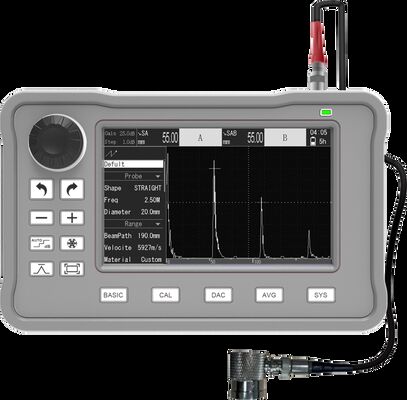

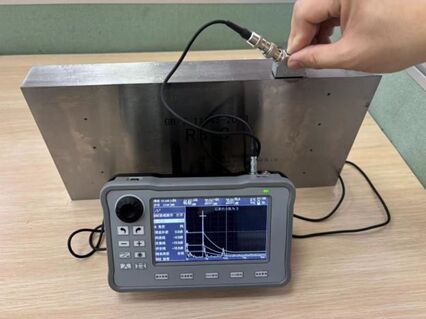

FD-500mini Tragbarer Metallfehlerdetektor mit DAC/AVG-Funktion für industrielle ZfP

Bandbreite

0.1MHz- Ich weiß.20 MHz

Gewinn

120 dB, Tempo 0,1 dB, 0,6 dB, 1 dB, 2 dB, 6 dB

Wellenfilter

Breitband, 1M, 1,25M, 2,5M, 5M, 10M, 15M, 1M-5M

Stichprobenquote

Probenahme von Hardware 100 MSPS, gleichwertige Probenahme 400 MSPS

Erkennungsmodus

Volle Welle, positive Halbwelle, negative Halbwelle, HF, Umschlag

Erfassungsbereich

10 m (Längswellen aus Kohlenstoffstahl), Geschwindigkeit 100 mm,10 mm,0.1 mm

Im Pulsmodus

Scharfer Puls, quadratische Welle, doppel quadratische Welle

Impulsspannung

25 V- Ich weiß.300 V  Schrittweise 25 V

Breite des Pulsens

0ns- Ich weiß.500ns kontinuierlich einstellbar, 5ns Tempo

Dämpfung

Stärker (100Ohm),schwach (1000Ohm) verstellbar

Wiederholung des Puls

Häufigkeit

Automatischer oder manueller Anschluss (200Hz-1KHz), manueller Anschluss (0-10KHz)

Sondenkanal

200 Gruppen, die Operationen wie Erstellen, Vorschauen, Löschen, Umbenennen, Überschreiben und Wiederherstellen unterstützen

Alarm für das Tor

Alarm für Tor A und B, verlorene Welle/ankommende Welle

Schnittstellenmodus

Unabhängiges Tor A, Tor B

Messmodus

Spitze, Vorderkante, J Vorderkante

Quantitative Art

DAC-Kurve, AVG(DGS-) Kurve

Fehlererkennung

Standards

AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345

Inhalt speichern

Ein- und mehrfache Aufzeichnung (≤500 Bilder), Screenshots, B-Scans

Hilfsfunktionen

Automatische Verstärkung, Spitzenspeicher, Einfrieren der Wellenform, Kanalverwaltung, Tor

Alarm, Gate-Erweiterung, automatisches Gate, Touch auf vollem Bildschirm, virtuelle Tastatur, Farb-Halbspannweite, schneller Screenshot

Bildschirm

High-Definition 5,0 Zoll 800×480 LCD, IPS_LCD

Sondenoberfläche

Zweigleisige LEMO

Ausgabeoberfläche

Typ-C1, MINI USB

B-Scan-Bildgebung

bis zu 700 Gruppen der A-Scan-Synthese unterstützt, wobei die höchste Auflösungφ2 mm

Datenspeicherung

8GB SD-Karte

Ladegerät

PD-Schnellladung, Standard-Schnittstelle Typ-C- Ich weiß.240 V, 50- Ich weiß.60 Hz)

Größe

183 mm×113 mm×45 mm

Gewicht

700 g, einschließlich Batterie ohne Gummistiefel

Sprache

Englisch

Einheit

Metrische, kaiserliche

Batterie

7.4V 8000mAh Lithium-Batterie, 12 Stunden Akkulaufzeit

Betriebstemperatur

- 10°C55°C

Entschließung

40 dB (Metrologische Leistungsanforderungen:≥26 dB)

Dynamischer Bereich

32 dB (Anforderungen an die metrologische Leistung:≥26 dB)

Empfindlichkeitsmarge

50 dB (Metrologische Leistungsanforderungen:≥42 dB)

Vertikale Linearität

10,8% (Metrologische Leistungsanforderungen:≤6%)

Horizontale

Linearität

00,5% (Metrologische Leistungsanforderungen:≤2%)
