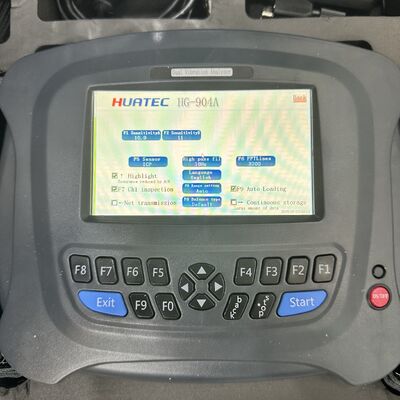

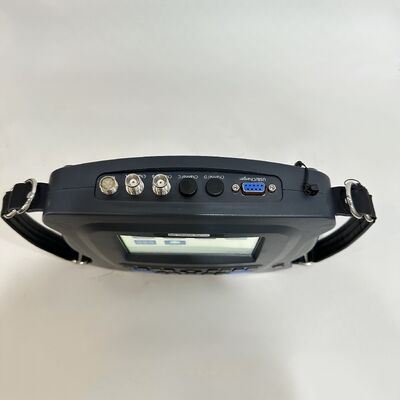

HG-904A4 4-Kanal tragbarer Vibrationsanalysator 24Bit AD Synchrone Erfassung Lagerfehlerdiagnose
Das HUATEC HG-904A4 ist ein multifunktionales 4-Kanal-Instrument mit einem vielseitigen Eingangsanschluss, der mit verschiedenen Sensortypen verbunden werden kann. Es nutzt fortschrittliche Mikroelektronik, Signalanalysen und Fehlerdiagnosetechnologien und integriert die Überwachung des Gerätezustands und die Fehlerdiagnose in einer einzigen Einheit.
Das Analysegerät verfügt über eine 4-Kanal-Vibrationsdatenerfassung, die Vibrationsmessungen vor Ort durchführen und automatisch Zehntausende von Vibrationsmerkmalen und Spektren von Messpunkten speichern kann. Es kann auch ein- bis vierkanalige Wellenformen und Spektren synchron vor Ort anzeigen. Darüber hinaus kann es als Unwuchtdetektor dienen und ein- und beidseitige dynamische Wuchtprüfungen vor Ort durchführen.
BT4 & IP54
Bitte beachten Sie:Es gibt einen großen Unterschied in der Hardwarekonfiguration zwischen Quad- und Dual-Kanal.
| Statistiken |
Hardware-Spezifikation |
| Modell |
HG-904A4 Vierkanal |
| Kanalanzahl |
Vier Vibrationskanäle, ein Drehzahlkanäle |
| Hauptfunktionen |
Ein- oder Mehrkanal-Synchrone Erfassung verschiedener Parameter, einschließlich Beschleunigung, Geschwindigkeit, Verschiebung und axialer Einhüllender |
| Genauigkeit |
±5% |
| A/D-Wandlung |
24-Bit AD-Sampling |
| LCD-Anzeige |
Unterstützt Touchscreen-Eingabe, 5-Zoll-Farbbildschirm |
| Drehzahlbereich |
120—12000 U/min |
| Temperaturbereich des Instruments |
-20—55°C |
| Temperaturbereich des Sensors |
-20°—120°C |
| Wiederaufladbare Batterie |
Wiederaufladbare Lithiumbatterie 7,2 V, 6800 mA; Ladezeit 7 Stunden, kontinuierliche Arbeitszeit 8 Stunden |
| Ladegerät |
8,V, 2A |
| Diagnosebibliothek |
Lagerdatenbank |
| Messfunktion und -bereich |
Misst gleichzeitig vier Parameterwerte und Alarmparameterspektren mit einer Empfindlichkeit von 100 mV/g |
| Beschleunigung von 0,1——199,99 m/s² |
| Geschwindigkeit von 0,1——199,99 mm/s |
| Verschiebung von 1 um——1999 um |
| Axialer Einhüllender Wert von 0,1——30 m/s² |
| Software-Analysefunktion |
Vibrationsspektrum und Zeitbereichs-Wellenformanalyse, Einhüllendenanalyse, präzise Fehlerdiagnosefunktion für Wälzlager (vier Teile) Separate Fehlerdiagnosefunktion: Die Instrumentenhardware verfügt über eine separate Fehlerdiagnosefunktion zum Sammeln anderer Parameterspektren, Cepstrum, logarithmischem Spektrum und Leistungsspektrumsdiagnose (Echtzeit-Erfassung und Echtzeit-Anzeige) |
| Speicherkapazität |
16G |
| Externe Schnittstelle |
Lade- und Kommunikations-USB 2.0 |
| Berichtausgabefunktion |
Erkennt die Ausgabe von Datenberichten |
| Frequenzbereich der Vibrationsmessung: |
2—35 KHz |
| Anschlussfähige Sensortypen: |
Piezoelektrischer Beschleunigungssensor, ICP-Sensor, Magnetoelektrischer Geschwindigkeitssensor, Wirbelstromsensor |
Hauptfunktion
Hauptfunktion:
Multifunktionale Eingangsports für verschiedene Sensoren: (piezoelektrisch, elektromagnetisch, Wirbelstrom, ICP)
-- 5-Zoll-Farbbildschirm mit chinesischer Benutzeroberfläche für klare und schöne Visualisierung
-- Riesiger Speicherplatz mit einer 16-GB-Festplatte, die automatisch Zehntausende von Vibrationsmerkmalen und Spektren von Messpunkten speichern kann
-- Vier Kanäle synchrone Erfassung mit 24-Bit AD-Sampling
-- 1600, 3200, 6400 oder 12800 Linien FFT-Spektrum
-- USB 2.0 Kommunikationsschnittstelle mit einem brandneuen chinesischen Windows-Stil Menüanzeige für einfachere Bedienung
-- Analysefrequenz bis zu 35 KHZ mit 8 optionalen Stufen
-- Vollständige Hochgeschwindigkeits-Dynamikanalyse, einschließlich Amplitudenspektrum, Leistungsspektrum, logarithmischem Spektrum usw.
-- Anzeige verschiedener Zeitbereichs-Merkmalwerte, einschließlich Spitzenwert, Spitzen-Spitzenwert, Effektivwert, Spitzenfaktor, Schiefe, Kurtosis usw.
-- Mehrere Analyse- und Diagnosefunktionen: Lager-/Zahnradanalyse (Einhüllenden-Demodulationsanalyse) Fehlerdiagnose, (Klopftest) Eigenfrequenzdiagnose usw.
-- Datenspeicherung/-wiedergabe für Rotorwuchten
-- Testgewicht kann selektiv entfernt oder beibehalten und seine Qualität geschätzt werden
-- Hochpräzise Wuchtungsoperation mit schneller Wuchtung zur Messung und Anzeige von Vibrationswerten, Amplituden, Phasen
-- Erkennung und Diagnose von Lager-/Zahnradfehlern mittels Hardware-Einhüllenden-Demodulation
-- Drehzahlmessung, Geräuschmessung, Phasenmessung, Phasendiagnose
-- Manuelle Einstellung des Trigger-Schwellenwerts (groß, mittel, klein)
-- Es kann mit der EMD-Software des Anlagenmanagementsystems (einschließlich Lagerdatenbank) ausgestattet werden
Software-Übersicht:
Mit der rasanten Entwicklung des Internets der Dinge und von Big-Data-Plattformen haben wir die funktionalen Vorteile unseres bestehenden Softwaresystems integriert und die Windows.Net 3.5-5.0 Plattform, die Microsoft Visual Studio 2019 Suite und die MySQL-Datenbank übernommen. Die Kommunikation zwischen dem Softwaresystem und dem Collector verwendet eine einheitliche UDP-Architektur, und das Softwaresystem ist sowohl als Netzwerk- als auch als Standalone-Version konzipiert. Nach fast einem Jahr intensiver Arbeit haben wir die neueste Version des Enterprise Equipment Intelligent Monitoring and Diagnosis System (im Folgenden als EMD-System bezeichnet) auf den Markt gebracht. Durch die Nutzung der flexiblen Client-Softwarebedienung und der umfassenden Analysewerkzeuge können Benutzer Daten bequemer überwachen und die Ursachen von Anomalien effektiver analysieren. Die Systemsoftware ist mit Mehrkanal-Netzwerkdatensammlern, drahtlosen Überwachungssammlern und Offline-Handheld-Analysatoren kompatibel. Während der Analyse von Online-Datentrends kann der Handheld-Analysator die Datenerfassung ergänzen, um die Analyse von Anlagen vor Ort umfassender zu gestalten, wodurch Trends und Anomalien von Einheiten umfassend analysiert, die Ursachen von Anomalien genau identifiziert und die Sicherheit von Anlagen vor Ort maximiert werden.
