HCDX-IISC wechselbarer multifunktionaler magnetischer Pulverpartikelfehlerdetektor mit A/D/E/O-Sonden

HCDX-IISC wechselbarer multifunktionaler magnetischer Pulverpartikelfehlerdetektor mit A/D/E/O-Sonden

Einleitung:

Der HCDX-IISC-Verbundmagnetpulverfehlmelder verwendet einen silikongesteuerten kontaktlosen Schalter mit geringem Lärm, starker Magnetkraft, langer Lebensdauer und einfacher Bedienung.mit einer Breite von mehr als 20 mm,. Das Instrument hat eine kombinierte Konfiguration und die Benutzer können die Sonde frei nach ihren Bedürfnissen auswählen.

Die HCDX-IISC-Serie verfügt über eine Funktion der Demagnetisierung und eine Stromverstellung.

Dieser Magnetpartikelfehlerdetektor (mit der fasengesteuerten Schaltung) verwendet als Steuergerät eine 8-Bit-MCU.und die kontinuierliche Regulierung des magnetisierenden Stroms kann durch die präzise Sammlung des AC-Nullspannungskreuzungssignals und des Signals der Stromregulierung realisiert werdenAußerdem ist es mit der Funktion der Demagnetisierung ausgestattet; die Funktion der Demagnetisierung kann nach Auswahl des Demagnetisierungsmodus und Drücken der Auslösertaste eingeschaltet werden.Das Programm von MCU kann lebenslange kostenlose Upgrades genießen, und Sonden des Typs A, D, E, O können nach den Anforderungen des Benutzers konfiguriert werden.

Alle optionale Sondenparameter:

Anwendung:

Hauptsächlich zur Erkennung von Oberflächen- und nahe Oberflächen-Rissen von ferromagnetischen Werkstücken verwendet.

Druckbehälter für Kessel, Stahlkonstruktionen, Schmiedearbeiten, Gusswaren, Schweißteile, bearbeitete Teile usw.

Die Standard-Sondeinführung für das Modell HCDX-IISC:

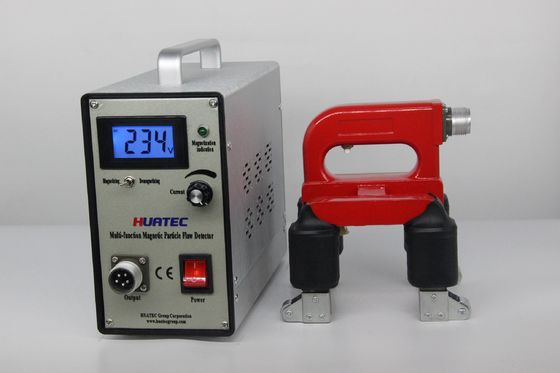

Sonde Typ D (elektromagnetische Yoke-Sonde): mit beweglichen Gelenken ausgestattet, kann das Werkstück magnetisieren und erkennen.

Probe Typ A (Pferdeschuhprobe): geeignet für alle Arten von Schweißfilets, großes Werkstück in den inneren und äußeren Ecken der lokalen Magnetisierungskontrollen, mit Arbeitslichtern ausgestattet.

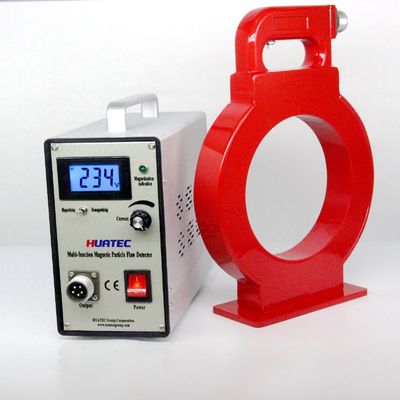

Probe des Typs O (Ring-Coil): geeignet für die Umfangs-Risserkennung des Werkstücks und sehr empfindlich gegen Risse, die durch Müdigkeit des Werkstücks entstehen.Es kann das Werkstück durch eine weit entfernte Methode entmagnetisieren..

Sonde Typ E (rotative Magnetfeldsonde): Durchführung einer umfassenden Fehlererkennung für alle Arten von geraden Schweißungen, Umfangschweißungen, Stumpfschweißungen und flachen und geschwungenen Oberflächen mit großen geometrischen Formen.Die Sonde ist mit einer Walze ausgestattetDie Sonde ist mit Arbeitslichtern für eine einfache Beobachtung ausgestattet.

Technische Parameter:

Stromversorgung: AC 220V ± 10% 50HZ 5A

Ausgang: AC 38V 10A

A.D.E.O.-Sonden sind optional erhältlich

Prüfgeschwindigkeit: ≥ 6 m/min

Temperaturanstieg der Sonde: ≤ 60°C

Arbeitsschlag: Es wird empfohlen, für eine lange Dauer des Dauerbetriebs zu arbeiten: Magnetisierungszeit ≤3 Sekunden, Intervallzeit ≥5 Sekunden

Gewicht: ca. 6,5 kg (Hauptgerät)

Größe der Steuerung: 95x45x75mm (L*W*H)

Ausstattung: 170x140x70mm (L*W*H)

Standardlieferung:

Host HCDX-IISC 1

Sonde für das Joch des Typs D 1

Sonde Typ A     1

Sonde Typ E     1

Sonde des Typs O     1

Die Stromleitung.    1

Die Sondenleitung   1

Standardmuster 1

Betriebsanleitung  1

Bescheinigung        1

Zusatzzubehör:

Sonde Typ A

O die Sonde

E-Sonde

D-Sonde

Toten Gewicht

Versuchsprobe

UV-Licht
